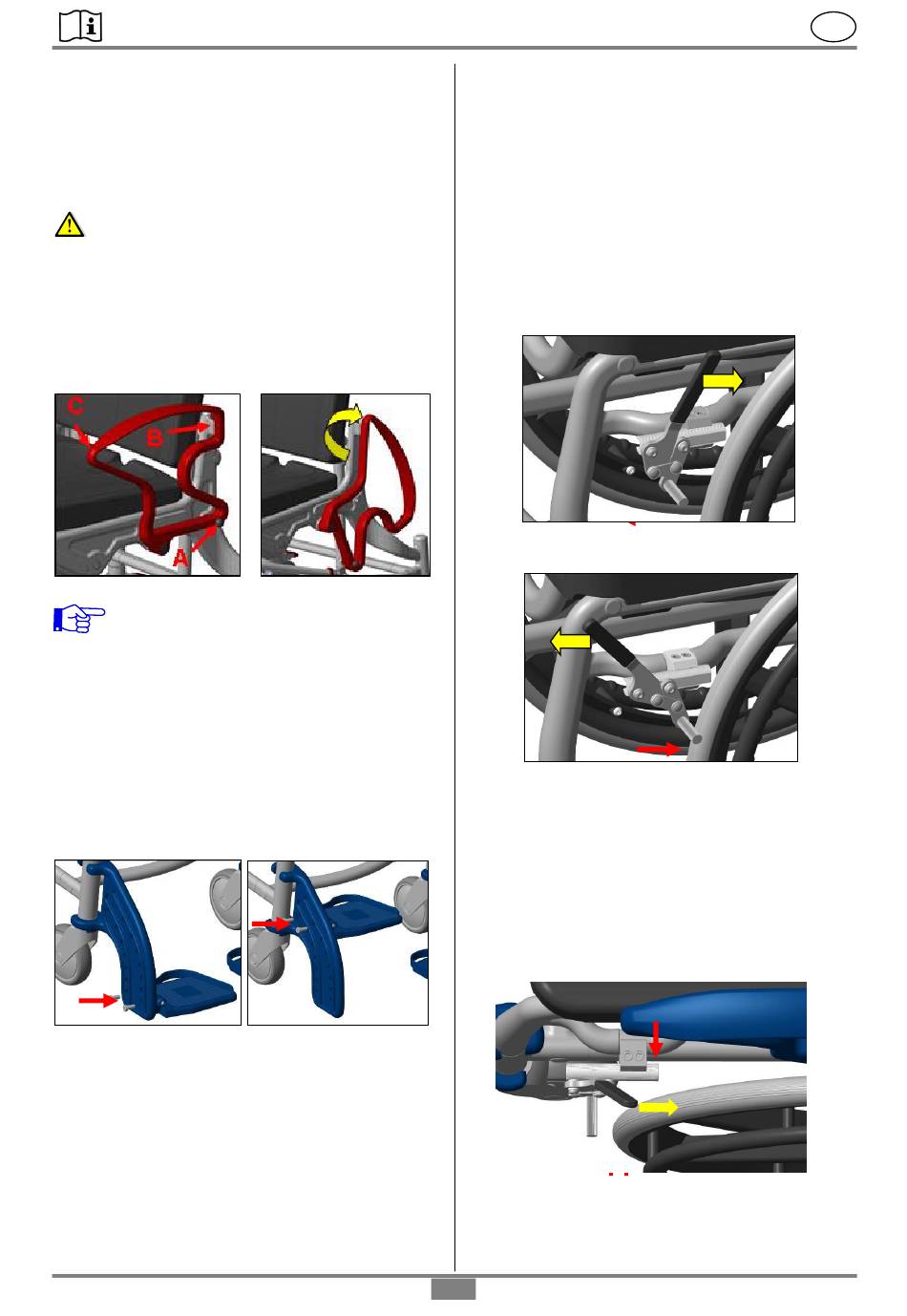

10.3 Abschwenken der Armlehnen

Durch Herausziehen der Rastbolzen (A) wird die Ar-
retierung gelöst und die Armlehnen lassen sich
nach hinten schwenken. Beim Hochklappen der
Armlehne überprüfen Sie den richtigen Sitz der Ein-
rastung an der Rückenlehne (B) und des Rastbol-
zens (A).
Vorsicht-Klemmgefahr!
Das Schwenken der Armlehnen erfolgt per beidhän-
diger Bedienung. Halten Sie hierzu während des
gesamten Schwenkvorganges Rastbolzen (A) ge-
zogen und führen die Armlehne mit der anderen
Hand an Punkt (C).
Berühren Sie hierbei nur den Außenbereich und
greifen nicht in die Armlehne hinein oder hindurch.
Führen Sie in regelmäßigen Abständen
eine Kontrolle der Verriegelung durch,
da durch eventuelle Kalkablagerungen
an der Arretierung die Gängigkeit beein-
trächtigt werden kann.
10.4 Anpassen der Fußauflagenhöhe
Die Fußauflage ist höhenverstellbar (7 fach / 10-24
mm). Schrauben Sie seitlich die Schrauben an der
Fußstütze mit einem Inbus-Schlüssel (SW 5) her-
aus. Wählen Sie die entsprechende Stufe aus und
schrauben die Fußauflage wieder fest. Achten Sie
auf einen festen Sitz der Schrauben.
Min.
10.5 Umklappen der Fußstützen
Schwenken Sie zunächst die Fußauflagen nach
oben und heben dann die Fußstütze leicht an. Die
Fußstütze lässt sich nun seitlich nach hinten um-
klappen.
10.6 Abnehmen der Fußstützen
Heben Sie die Fußstütze um ca. 100 mm an und
drehen diese um 90 Grad nach außen. Jetzt können
Sie die Fußstütze ganz nach oben schieben und
herausziehen.
REBOTEC / BA-Nr.: 01.07.132/2017-01
10.7 Abnehmen des Dusch-/ Toilettensitzes
Der Sitz kann zu Reinigungszwecken bzw. Aus-
tausch aus seiner Rasterung am Stuhlrahmen
durch Anheben abgenommen werden.

10.8 Handhabung-Toiletteneimer

Schieben Sie von der Rückseite des Stuhls den Toi-
letteneimer unter den Sitz. Zum Herausnehmen he-
ben Sie den Eimer leicht an und ziehen ihn dann
nach hinten heraus.

10.9 Bedienung Feststellbremse-Rad 24"

Die Feststellbremse am Rad 24" wird durch Ziehen
(1) des Hebels nach hinten gelöst.
Durch Drücken (2) des Hebels nach vorne wird das
Rad 24" gebremst. Den Hebel ganz durchdrücken!
Reicht die Bremswirkung nicht aus oder lässt
die Bremswirkung nach einiger Zeit der Benut-
zung nach, ist eine Nachstellung der Feststell-
bremse erforderlich (siehe: 10.10).

10.10 Einstellung Feststellbremse-Rad 24"

Drücken Sie den Bremshebel(1) ganz nach hinten.
Die Inbus-Schrauben (2) der Feststellbremse mit ei-
nem Schlüssel (SW 5) nur leicht lösen. Die Fest-
stellbremse bis
schieben und die Inbus-Schraube fest anziehen.
Max
.
Überprüfen Sie die Funktion der Feststellbremse
durch Drücken des Hebels nach vorne. Reicht die
Bremswirkung noch nicht aus; erneut nachstellen
(Abstand verkleinern bzw. vergrößern).
- 7 -
1
2
vor dem Radprofil 24"„
ca. 25 mm
2
1
25 mm
DE
