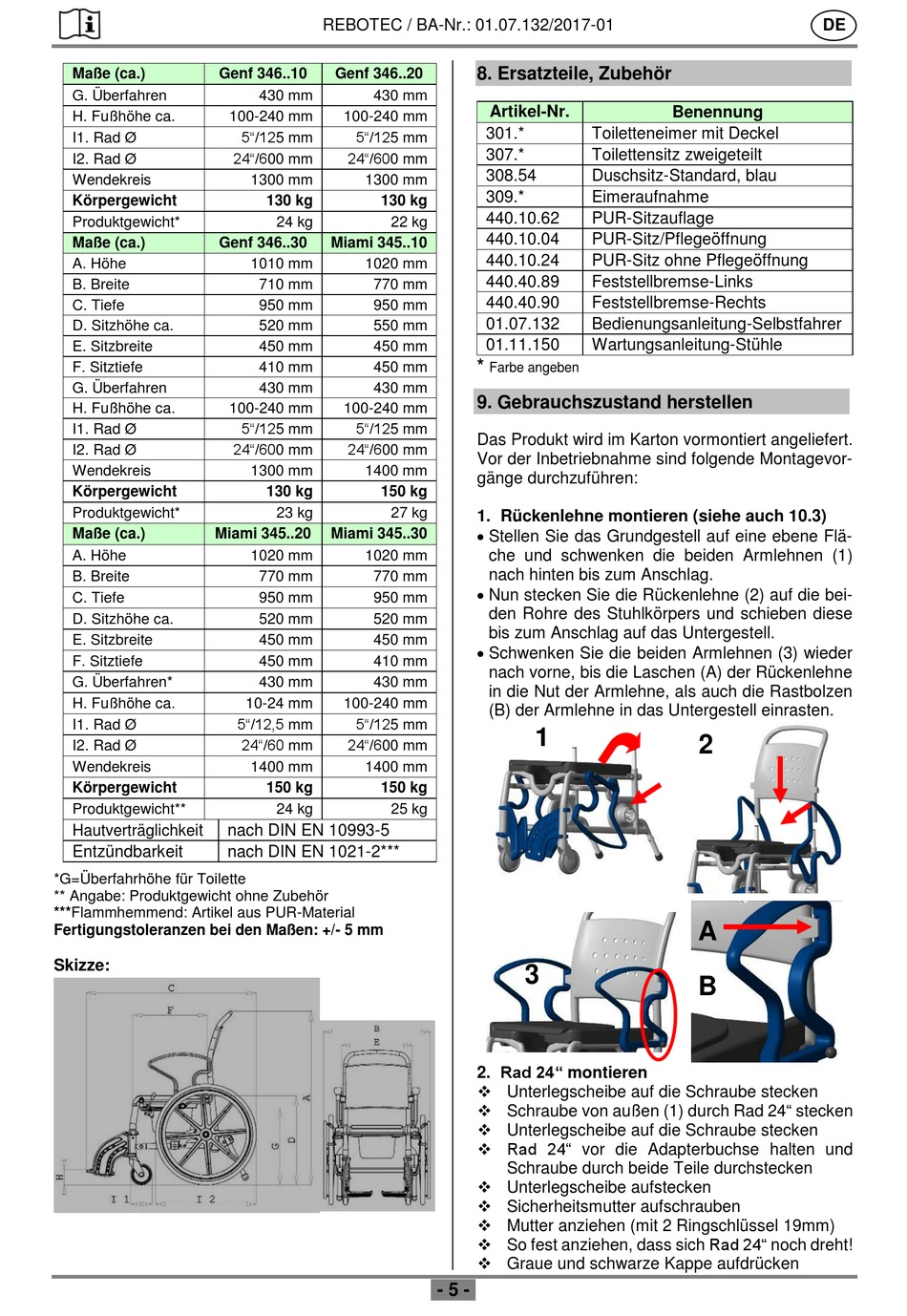

Ersatzteile, Zubehör; Gebrauchszustand Herstellen - REBOTEC Genf Bedienungsanleitung

Maße (ca.) Genf 346..10
G. Überfahren
H. Fußhöhe ca.
I1. Rad Ø
I2. Rad Ø
Wendekreis
Körpergewicht
Produktgewicht*
Maße (ca.) Genf 346..30
A. Höhe
B. Breite
C. Tiefe
D. Sitzhöhe ca.
E. Sitzbreite
F. Sitztiefe
G. Überfahren
H. Fußhöhe ca.
I1. Rad Ø
I2. Rad Ø
Wendekreis
Körpergewicht
Produktgewicht*
Maße (ca.) Miami 345..20
A. Höhe
B. Breite
C. Tiefe
D. Sitzhöhe ca.
E. Sitzbreite
F. Sitztiefe
G. Überfahren*
H. Fußhöhe ca.
I1. Rad Ø
I2. Rad Ø
Wendekreis
Körpergewicht
Produktgewicht**
t
Hautverträglichkei
Entzündbarkeit
*G=Überfahrhöhe für Toilette
** Angabe: Produktgewicht ohne Zubehör
***Flammhemmend: Artikel aus PUR-Material
Fertigungstoleranzen bei den Maßen: +/- 5 mm
Skizze:
REBOTEC / BA-Nr.: 01.07.132/2017-01
Genf 346..20
430 mm 430 mm
100-240 mm 100-240 mm
5"/125 mm 5"/125 mm
24"/600 mm 24"/600 mm
1300 mm 1300 mm
130 kg 130 kg
24 kg 22 kg
Miami 345..10
1010 mm 1020 mm
710 mm 770 mm
950 mm 950 mm
520 mm 550 mm
450 mm 450 mm
410 mm 450 mm
430 mm 430 mm
100-240 mm 100-240 mm
5"/125 mm 5"/125 mm
24"/600 mm 24"/600 mm
1300 mm 1400 mm
130 kg 150 kg
23 kg 27 kg
Miami 345..30
1020 mm 1020 mm
770 mm 770 mm
950 mm 950 mm
520 mm 520 mm
450 mm 450 mm
450 mm 410 mm
430 mm 430 mm
10-24 mm 100-240 mm
5"/12,5 mm 5"/125 mm
24"/60 mm 24"/600 mm
1400 mm 1400 mm
150 kg 150 kg
24 kg 25 kg
nach DIN EN 10993-5
nach DIN EN 1021-2***
8. Ersatzteile, Zubehör
Artikel-Nr.
301.* Toiletteneimer mit Deckel
307.* Toilettensitz zweigeteilt
308.54 Duschsitz-Standard, blau
309.* Eimeraufnahme
440.10.62 PUR-Sitzauflage
440.10.04 PUR-Sitz/Pflegeöffnung
440.10.24 PUR-Sitz ohne Pflegeöffnung
440.40.89 Feststellbremse-Links
440.40.90 Feststellbremse-Rechts
01.07.132 Bedienungsanleitung-Selbstfahrer
01.11.150 Wartungsanleitung-Stühle
*
Farbe angeben

9. Gebrauchszustand herstellen

Das Produkt wird im Karton vormontiert angeliefert.
Vor der Inbetriebnahme sind folgende Montagevor-
gänge durchzuführen:
1. Rückenlehne montieren (siehe auch 10.3)
 Stellen Sie das Grundgestell auf eine ebene Flä-
che und schwenken die beiden Armlehnen (1)
nach hinten bis zum Anschlag.
 Nun stecken Sie die Rückenlehne (2) auf die bei-
den Rohre des Stuhlkörpers und schieben diese
bis zum Anschlag auf das Untergestell.
 Schwenken Sie die beiden Armlehnen (3) wieder
nach vorne, bis die Laschen (A) der Rückenlehne
in die Nut der Armlehne, als auch die Rastbolzen
(B) der Armlehne in das Untergestell einrasten.
1
3
2. Rad 24" montieren
 Unterlegscheibe auf die Schraube stecken
 Schraube von außen (1) durch Rad 24" stecken
 Unterlegscheibe auf die Schraube stecken
 Rad 24" vor die Adapterbuchse halten und
Schraube durch beide Teile durchstecken
 Unterlegscheibe aufstecken
 Sicherheitsmutter aufschrauben
 Mutter anziehen (mit 2 Ringschlüssel 19mm)
 So fest anziehen, dass sich Rad 24" noch dreht!
 Graue und schwarze Kappe aufdrücken
- 5 -
DE
Benennung
2
A
B
