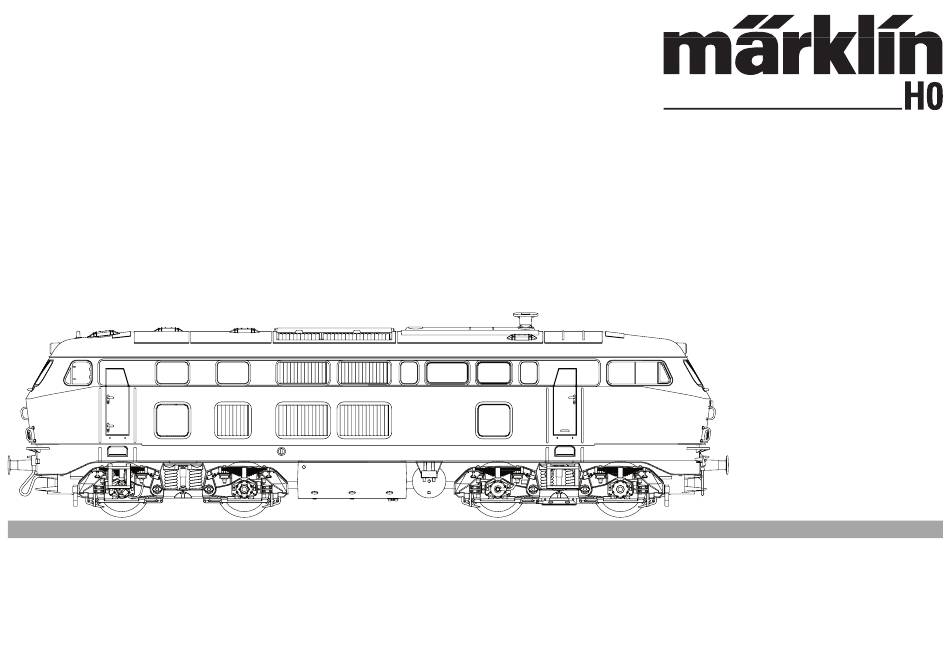

- Seite 1 Modell der BR 218 39185...
-
Seite 2: Inhaltsverzeichnis
Seite Page Inhaltsverzeichnis Sommaire Informationen zum Vorbild Informations concernant la locomotive réelle Sicherheitshinweise Remarques importantes sur la sécurité Funktionen Fonction Schaltbare Funktionen Fonctions commutables Parameter / Register Paramètre / Registre Ergänzendes Zubehör Accessoires complémentaires Wartung und Instandhaltung Entretien et maintien Ersatzteile Pièces de rechange Page... - Seite 3 Página Sida Indice de contenido Innehållsförteckning Aviso de seguridad Säkerhetsanvisningar Función Funktion Funciones posibles Kopplingsbara funktioner Parámetro / Registro Parameter / Register Accesorios complementarios Ytterligare tillbehör El mantenimiento Underhåll och reparation Recambios Reservdelar Page Side Indice del contenuto Indholdsfortegnelse Avvertenze per la sicurezza Vink om sikkerhed Funzionamento Funktion...
-
Seite 4: Informationen Zum Vorbild
Information zum Vorbild Information about the Prototype Ausgehend von der Baureihe V 160 führte die Entwicklung über Starting with the class V 160, the development of the class 218 einen Zeitraum von 15 Jahren und mehreren Varianten zum Bau regular production locomotives proceeded over a time period der Serienlokomotiven der Baureihe 218. - Seite 5 Informations concernant la locomotive réelle Informatie van het voorbeeld Après 15 ans et de nombreuses variantes, le développement De BR V 160 leidde over een periode van 15 jaar en meerdere de la série V 160 finit par aboutir à la construction en série des varianten tot de ontwikkeling en de bouw van de serielocomo- locomotives de la série 218.
-
Seite 6: Sicherheitshinweise
Sicherheitshinweise Funktion • Die Lok darf nur mit einem dafür bestimmten Betriebssystem • Mögliche Betriebssysteme: Märklin Transformer 6647, (Märklin Wechselstrom-Transformator 6647, Märklin Delta, Märklin Delta, Märklin Digital, Märklin Systems. Märklin Digital oder Märklin Systems) eingesetzt werden. • Erkennung der Betriebsart: automatisch. Nur Transformatoren verwenden, die Ihrer örtlichen •... -
Seite 7: Schaltbare Funktionen
�� �� �� �� ��� ��� Schaltbare Funktionen systems S T O P mobile station Digital/Systems Stirnbeleuchtung function/off Funktion f0 Funktion f0 Betriebsgeräusch Funktion 2 Funktion 2 Funktion f2 Funktion f2 Geräusch: Horn Funktion 3 Funktion 6 Funktion f3 Funktion f3 Funktion 4 Funktion 4 Funktion f4... -
Seite 8: Safety Warnings
Safety Warnings Function • This locomotive is to be used only with an operating system • Possible operating systems: 6646/6647 Märklin Transformer, designed for it (Märklin 6646/6647 AC transformer, Märklin Delta, Märklin Digital, Märklin Systems. Märklin Delta, Märklin Digital or Märklin Systems). •... -
Seite 9: Controllable Functions
�� �� �� �� ��� ��� Controllable Functions systems S T O P mobile station Digital/Systems Headlights function/off Function f0 Function f0 Operating sounds Function 2 Function 2 Function f2 Function f2 Sound effect: Horn Function 3 Function 6 Function f3 Function f3 Function 4 Function 4... -
Seite 10: Remarques Importantes Sur La Sécurité
Remarques importantes sur la sécurité Fonction • La locomotive ne peut être mise en service qu’avec un • Systèmes d’exploitation possibles : Märklin Transformer 6647, système d’exploitation adéquat (Märklin courant alternatif Märklin Delta, Märklin Digital, Märklin Systems. - transformateur 6647, Märklin Delta, Märklin Digital ou •... -
Seite 11: Fonctions Commutables
�� �� �� �� ��� ��� Fonctions commutables systems S T O P mobile station Digital/Systems Fanal function/off Fonction f0 Fonction f0 Bruit d’exploitation Fonction 2 Fonction 2 Fonction f2 Fonction f2 Bruitage : Trompe Fonction 3 Fonction 6 Fonction f3 Fonction f3 Fonction 4 Fonction 4... -
Seite 12: Veiligheidsvoorschriften
Veiligheidsvoorschriften Werking • De loc mag alleen met een daarvoor bestemd bedrijfssysteem • Mogelijke bedrijfssystemen: Märklin Transformer 6647, (Märklin wisselstroom transformator 6647, Märklin Delta, Märklin Delta, Märklin Digital, Märklin Systems. Märklin digitaal of Märklin Systems) gebruikt worden. • Herkenning van het bedrijfssysteem: automatisch. Alleen transformatoren gebruiken die geschikt zijn voor de •... -
Seite 13: Schakelbare Functies
�� �� �� �� ��� ��� Schakelbare functies systems S T O P mobile station Digital/Systems Frontverlichting function/off Functie f0 Functie f0 Bedrijfsgeluiden Functie 2 Functie 2 Functie f2 Functie f2 Geluid: signaalhoorn Functie 3 Functie 6 Functie f3 Functie f3 Functie 4 Functie 4 Functie f4... -
Seite 14: Aviso De Seguridad
Aviso de seguridad Función • La locomotora solamente debe funcionar en un sistema de • Sistemas operativos posibles: Märklin transformador 6647, corriente propio (Märklin corriente alterna – transformador Märklin Delta, Märklin Digital, Märklin Systems. 6647 – Märklin Delta – Märklin Digital o Märklin Systems). •... -
Seite 15: Funciones Posibles
�� �� �� �� ��� ��� Funciones posibles systems S T O P mobile station Digital/Systems Faros frontales function/off Función f0 Función f0 ruido de explotación Función 2 Función 2 Función f2 Función f2 Ruido: Bocina Función 3 Función 6 Función f3 Función f3 Función 4... -
Seite 16: Avvertenze Per La Sicurezza
Avvertenze per la sicurezza Funzionamento • Tale locomotiva deve essere impiegata soltanto con un • Possibili sistemi di funzionamento: Märklin Transformer 6647, sistema di funzionamento adeguato per questa (trasformatore Märklin Delta, Märklin Digital, Märklin Systems. per corrente alternata Märklin 6647, Märklin Delta, •... -
Seite 17: Funzioni Commutabili
�� �� �� �� ��� ��� Funzioni commutabili systems S T O P mobile station Digital/Systems Illuminazione di testa function/off Funzione f0 Funzione f0 Rumori di esercizio Funzione 2 Funzione 2 Funzione f2 Funzione f2 Rumore: tromba Funzione 3 Funzione 6 Funzione f3 Funzione f3 Funzione 4... -
Seite 18: Säkerhetsanvisningar
Säkerhetsanvisningar Funktion • Loket får endast köras med ett därtill avsett driftsystem • Möjliga driftsystem: Märklin Transformer 6647, (Märklin Växelström-transformator 6647, Märklin Delta, Märklin Delta, Märklin Digital, Märklin Systems. Märklin Digital eller Märklin Systems). • Driftsättet igenkänns automatiskt. Använd endast transformatorer som är avsedda för den •... -
Seite 19: Kopplingsbara Funktioner
�� �� �� �� ��� ��� Kopplingsbara funktioner systems S T O P mobile station Digital/Systems Frontstrålkastare function/off Funktion f0 Funktion f0 Trafikljud Funktion 2 Funktion 2 Funktion f2 Funktion f2 Ljud: Signalhorn Funktion 3 Funktion 6 Funktion f3 Funktion f3 Funktion 4 Funktion 4 Funktion f4... -
Seite 20: Vink Om Sikkerhed
Vink om sikkerhed Funktion • Lokomotivet må kun bruges med et driftssystem (Märklin vek- • Mulige driftssystemer: Märklin Transformer 6647, selstrøm-transformator 6647, Märklin Delta, Märklin Digital Märklin Delta, Märklin Digital, Märklin Systems. eller Märklin Systems), der er beregnet dertil. • Registrering af driftsarten: automatisk. Anvend kun transformatorer, der passer til den lokale net- •... -
Seite 21: Styrbare Funktioner
�� �� �� �� ��� ��� Styrbare funktioner systems S T O P mobile station Digital/Systems Frontbelysning function/off Funktion f0 Funktion f0 Driftslyd Funktion 2 Funktion 2 Funktion f2 Funktion f2 Ljud: Horn Funktion 3 Funktion 6 Funktion f3 Funktion f3 Funktion 4 Funktion 4 Funktion f4... -
Seite 22: Parameter / Register
Wert • Value • CV (Parameter) • CV (Parameter) • CV (Paramètre) • Valeur • Waarde • CV (Parameter) • CV (Parámetro) • CV (Parametro) • CV-Nr. Valor • Valore • CV (Parameter) • CV (Parameter) Värde • Værdi Adresse • Address • Adresse • Adres • 01 - 80 Código •... -
Seite 23: Ergänzendes Zubehör
Vorbild-Bremsschläuche zum Einstecken Prototypical brake hoses for installation on locomotive Attelage les boyaux de frein à fi xer Opsteekbare voorbeeld-remslangen Réplica del enganche real mangueras Gancio manichette del freno al prototipo da innestare Förebildstroget bromsslangar för montering Forbilledbremseslange til indstikning... -
Seite 24: Wartung Und Instandhaltung
Haftreifen auswechseln Changing traction tires Changer les bandages d’adhérence Antislipbanden vervangen Cambio de los aros de adherencia Sostituzione delle cerchiature di aderenza Slirskydd byts Friktionsringe udskiftes... - Seite 25 Kupplung austauschen Schleifer auswechseln Exchanging the close coupler Changing pickup shoes Remplacement de l’attelage court Changer les frotteurs Omwisselen van de kortkoppeling Slepers vervangen Enganches cortos Cambio del patín Sostituzione del gancio corto Sostituzione del pattino Utbyte av kortkoppel Släpsko byts Udskiftning af kortkoblingen Slæbesko udskiftes 2 mm...
- Seite 26 Lokomotiv-Gehäuse abnehmen Removing the locomotive body Enlever la caisse de la locomotive Locomotiefkap verwijderen Retirar la carcasa de la locomotora Smontaggio della sovrastruttura della locomotiva Tag av lokkåpan Aftag lokomotivets overdel...
- Seite 27 Schmierung nach etwa 40 Betriebsstunden Lubrication after approximately 40 hours of operation Graissage après environ 40 heures de marche Smering na ca. 40 bedrijfsuren Trix Engrase a las 40 horas de funcionamiento Lubrificazione dopo circa 40 ore di funzionamento Smörjning efter ca. 40 driftstimmar Smøring efter ca.
- Seite 28 Schmierung nach etwa 40 Betriebsstunden Lubrication after approximately 40 hours of operation Graissage après environ 40 heures de marche Smering na ca. 40 bedrijfsuren Engrase a las 40 horas de funcionamiento Lubrificazione dopo circa 40 ore di funzionamento Trix Smörjning efter ca. 40 driftstimmar Smøring efter ca.
- Seite 29 Schmierung nach etwa 40 Betriebsstunden Lubrication after approximately 40 hours of operation Graissage après environ 40 heures de marche Smering na ca. 40 bedrijfsuren Engrase a las 40 horas de funcionamiento Lubrificazione dopo circa 40 ore di funzionamento Smörjning efter ca. 40 driftstimmar Smøring efter ca.
- Seite 31 1 Aufbau 153 543 11 Beleuchtungseinheit 102 376 2 Abgashutze 101 982 12 Leiterplatte Schnittstelle 102 375 3 Fenster 113 114 13 Decoder 153 546 4 Lichtkörper 113 112 14 Linsenschraube 786 330 5 Puffer 761 860 15 Halteplatte 104 431 6 Steckteile Pufferbohle 113 120 16 Linsenschraube...
- Seite 32 This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. Gebr.
