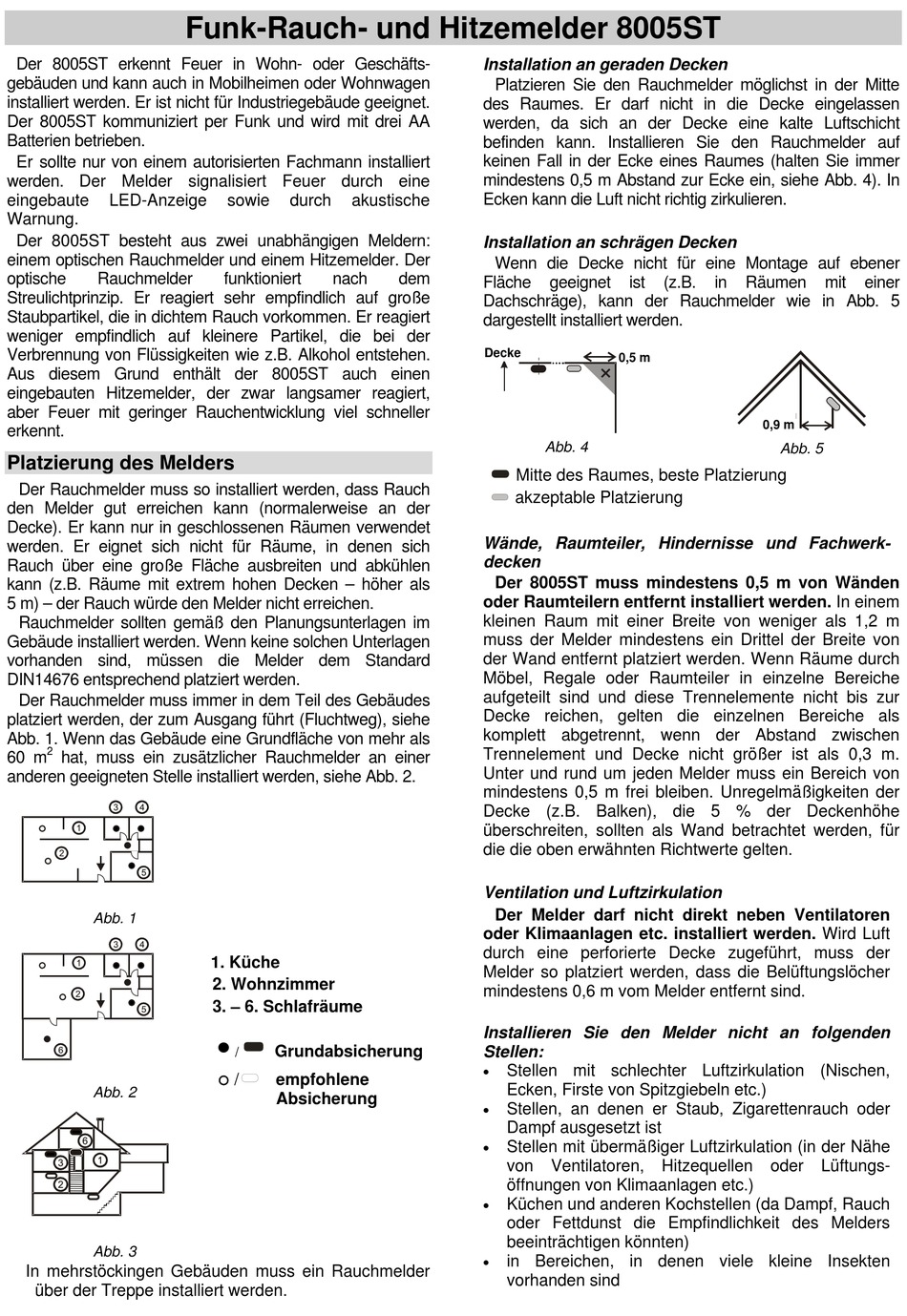

indexa 8005ST Bedienungsanleitung

Der 8005ST erkennt Feuer in Wohn- oder Geschäfts-
gebäuden und kann auch in Mobilheimen oder Wohnwagen
installiert werden. Er ist nicht für Industriegebäude geeignet.
Der 8005ST kommuniziert per Funk und wird mit drei AA
Batterien betrieben.
Er sollte nur von einem autorisierten Fachmann installiert
werden. Der Melder signalisiert Feuer durch eine
eingebaute LED-Anzeige
Warnung.
Der 8005ST besteht aus zwei unabhängigen Meldern:
einem optischen Rauchmelder und einem Hitzemelder. Der
optische Rauchmelder
Streulichtprinzip. Er reagiert sehr empfindlich auf große
Staubpartikel, die in dichtem Rauch vorkommen. Er reagiert
weniger empfindlich auf kleinere Partikel, die bei der
Verbrennung von Flüssigkeiten wie z.B. Alkohol entstehen.
Aus diesem Grund enthält der 8005ST auch einen
eingebauten Hitzemelder, der zwar langsamer reagiert,
aber Feuer mit geringer Rauchentwicklung viel schneller
erkennt.
Platzierung des Melders
Der Rauchmelder muss so installiert werden, dass Rauch
den Melder gut erreichen kann (normalerweise an der
Decke). Er kann nur in geschlossenen Räumen verwendet
werden. Er eignet sich nicht für Räume, in denen sich
Rauch über eine große Fläche ausbreiten und abkühlen
kann (z.B. Räume mit extrem hohen Decken – höher als
5 m) – der Rauch würde den Melder nicht erreichen.
Rauchmelder sollten gemäß den Planungsunterlagen im
Gebäude installiert werden. Wenn keine solchen Unterlagen
vorhanden sind, müssen die Melder dem Standard
DIN14676 entsprechend platziert werden.
Der Rauchmelder muss immer in dem Teil des Gebäudes
platziert werden, der zum Ausgang führt (Fluchtweg), siehe
Abb. 1. Wenn das Gebäude eine Grundfläche von mehr als
2
60 m hat, muss ein zusätzlicher Rauchmelder an einer
anderen geeigneten Stelle installiert werden, siehe Abb. 2.
Abb. 1
Abb. 2
Abb. 3
In mehrstöckingen Gebäuden muss ein Rauchmelder
über der Treppe installiert werden.
Funk-Rauch- und Hitzemelder 8005ST
sowie durch akustische
funktioniert nach
1. Küche
2. Wohnzimmer
3. – 6. Schlafräume

Grundabsicherung
/
/ empfohlene

Absicherung
Installation an geraden Decken
Platzieren Sie den Rauchmelder möglichst in der Mitte
des Raumes. Er darf nicht in die Decke eingelassen
werden, da sich an der Decke eine kalte Luftschicht
befinden kann. Installieren Sie den Rauchmelder auf
keinen Fall in der Ecke eines Raumes (halten Sie immer
mindestens 0,5 m Abstand zur Ecke ein, siehe Abb. 4). In
Ecken kann die Luft nicht richtig zirkulieren.
Installation an schrägen Decken
Wenn die Decke nicht für eine Montage auf ebener
dem
Fläche geeignet
Dachschräge), kann der Rauchmelder wie in Abb. 5
dargestellt installiert werden.
Decke
Abb. 4
Mitte des Raumes, beste Platzierung
akzeptable Platzierung
Wände, Raumteiler, Hindernisse und Fachwerk-
decken
Der 8005ST muss mindestens 0,5 m von Wänden
oder Raumteilern entfernt installiert werden. In einem
kleinen Raum mit einer Breite von weniger als 1,2 m
muss der Melder mindestens ein Drittel der Breite von
der Wand entfernt platziert werden. Wenn Räume durch
Möbel, Regale oder Raumteiler in einzelne Bereiche
aufgeteilt sind und diese Trennelemente nicht bis zur
Decke reichen, gelten die einzelnen Bereiche als
komplett abgetrennt, wenn der Abstand zwischen
Trennelement und Decke nicht größer ist als 0,3 m.
Unter und rund um jeden Melder muss ein Bereich von
mindestens 0,5 m frei bleiben. Unregelmäßigkeiten der
Decke (z.B. Balken), die 5 % der Deckenhöhe
überschreiten, sollten als Wand betrachtet werden, für
die die oben erwähnten Richtwerte gelten.
Ventilation und Luftzirkulation
Der Melder darf nicht direkt neben Ventilatoren
oder Klimaanlagen etc. installiert werden. Wird Luft
durch eine perforierte Decke zugeführt, muss der
Melder so platziert werden, dass die Belüftungslöcher
mindestens 0,6 m vom Melder entfernt sind.
Installieren Sie den Melder nicht an folgenden
Stellen:

Stellen mit schlechter Luftzirkulation (Nischen,
Ecken, Firste von Spitzgiebeln etc.)

Stellen, an denen er Staub, Zigarettenrauch oder
Dampf ausgesetzt ist

Stellen mit übermäßiger Luftzirkulation (in der Nähe
von Ventilatoren, Hitzequellen
öffnungen von Klimaanlagen etc.)

Küchen und anderen Kochstellen (da Dampf, Rauch
oder Fettdunst die Empfindlichkeit des Melders
beeinträchtigen könnten)

in Bereichen, in denen viele kleine Insekten
vorhanden sind
ist (z.B. in Räumen
0,5 m
0,9 m
0,9 m
Abb. 5
oder
mit einer
Lüftungs-
