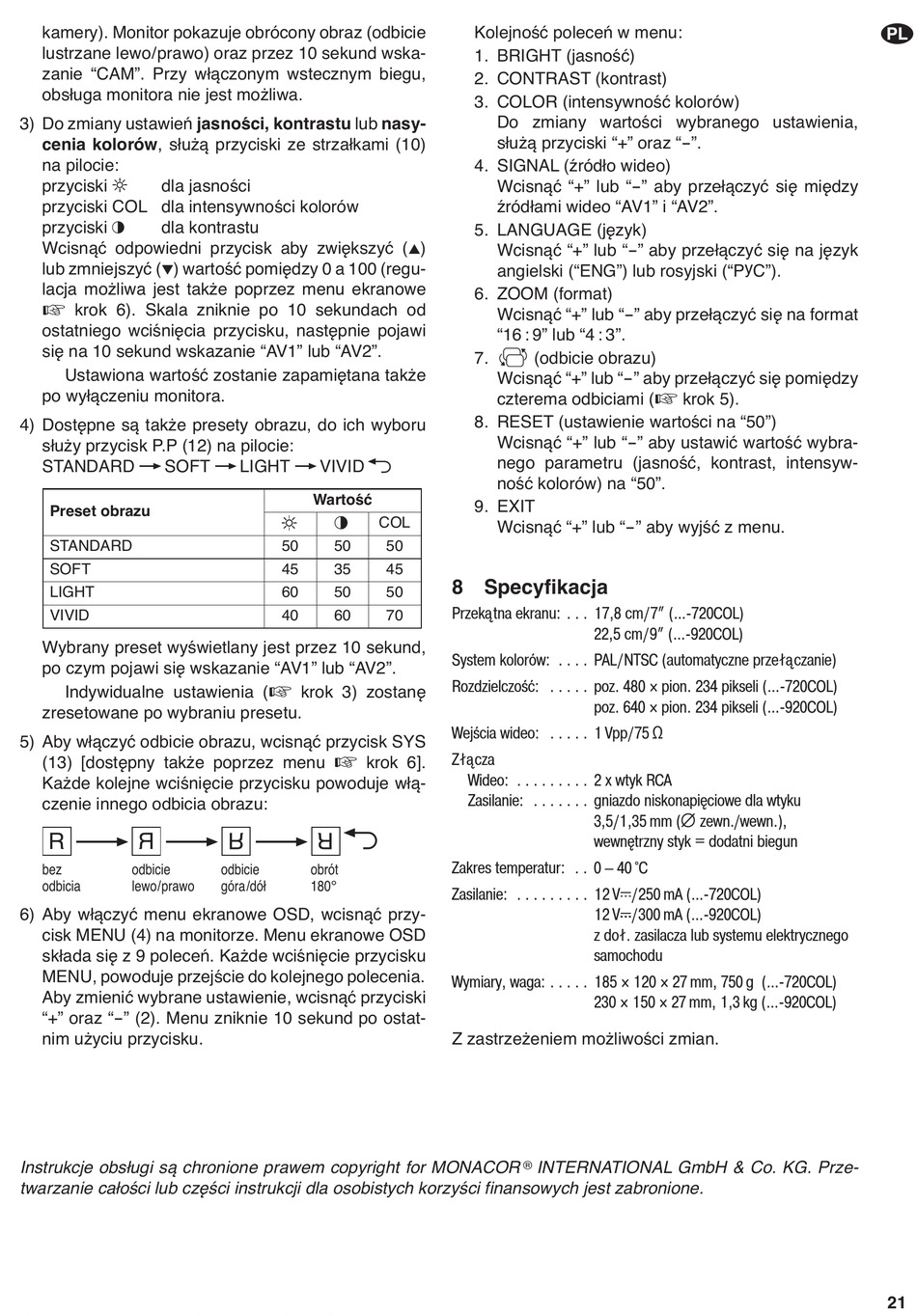

Monacor Security TVLCD-720COL Bedienungsanleitung Seite 21

kamery). Monitor pokazuje obrócony obraz (odbicie
lustrzane lewo / prawo) oraz przez 10 sekund wska-
zanie "CAM". Przy włączonym wstecznym biegu,
obsługa monitora nie jest możliwa.
3) Do zmiany ustawień jasności, kontrastu lub nasy-
cenia kolorów, służą przyciski ze strzałkami (10)
na pilocie:
przyciski dla jasności
przyciski COL dla intensywności kolorów
przyciski dla kontrastu
Wcisnąć odpowiedni przycisk aby zwiększyć (
M
lub zmniejszyć ( ) wartość pomiędzy 0 a 100 (regu-
lacja możliwa jest także poprzez menu ekranowe
krok 6). Skala zniknie po 10 sekundach od
ostatniego wciśnięcia przycisku, następnie pojawi
się na 10 sekund wskazanie "AV1" lub "AV2".
Ustawiona wartość zostanie zapamiętana także
po wyłączeniu monitora.
4) Dostępne są także presety obrazu, do ich wyboru
służy przycisk P.P (12) na pilocie:
STANDARD SOFT
Preset obrazu
STANDARD
SOFT
LIGHT
VIVID
Wybrany preset wyświetlany jest przez 10 sekund,
po czym pojawi się wskazanie "AV1" lub "AV2".
Indywidualne ustawienia (
zresetowane po wybraniu presetu.
5) Aby włączyć odbicie obrazu, wcisnąć przycisk SYS
(13) [dostępny także poprzez menu
Każde kolejne wciśnięcie przycisku powoduje włą-
czenie innego odbicia obrazu:
R R
bez odbicie
odbicia lewo / prawo
6) Aby włączyć menu ekranowe OSD, wcisnąć przy-
cisk MENU (4) na monitorze. Menu ekranowe OSD
składa się z 9 poleceń. Każde wciśnięcie przycisku
MENU, powoduje przejście do kolejnego polecenia.
Aby zmienić wybrane ustawienie, wcisnąć przyciski
"+" oraz "-" (2). Menu zniknie 10 sekund po ostat-
nim użyciu przycisku.
Instrukcje obsługi są chronione prawem copyright for MONACOR
twarzanie całości lub części instrukcji dla osobistych korzyści finansowych jest zabronione.
LIGHT VIVID
Wartość
COL
50 50 50
45 35 45
60 50 50
40 60 70
krok 3) zostanę
krok 6].
R
odbicie obrót
góra /dół 180°
Kolejność poleceń w menu:
1. BRIGHT (jasność)
2. CONTRAST (kontrast)
3. COLOR (intensywność kolorów)
Do zmiany wartości wybranego ustawienia,
służą przyciski "+" oraz "-".
4. SIGNAL (źródło wideo)
Wcisnąć "+" lub "-" aby przełączyć się między
źródłami wideo "AV1" i "AV2".
5. LANGUAGE (język)
L
)
Wcisnąć "+" lub "-" aby przełączyć się na język
angielski ("ENG") lub rosyjski ("P y C").
6. ZOOM (format)
Wcisnąć "+" lub "-" aby przełączyć się na format
"16 : 9" lub "4 : 3".
7. (odbicie obrazu)
Wcisnąć "+" lub "-" aby przełączyć się pomiędzy
czterema odbiciami (
8. RESET (ustawienie wartości na "50")
Wcisnąć "+" lub "-" aby ustawić wartość wybra-
nego parametru (jasność, kontrast, intensyw-
ność kolorów) na "50".
9. EXIT
Wcisnąć "+" lub "-" aby wyjść z menu.
8 Specyfikacja
Przekątna ekranu: . . . 17,8 cm / 7" (...-720COL)
System kolorów: . . . . PAL / NTSC (automatyczne przełączanie)
Rozdzielczość: . . . . . poz. 480 × pion. 234 pikseli (...-720COL)
Wejścia wideo: . . . . . 1 Vpp / 75 Ω
Złącza
Wideo: . . . . . . . . . 2 x wtyk RCA
Zasilanie: . . . . . . . gniazdo niskonapięciowe dla wtyku
Zakres temperatur: . . 0 – 40 °C
Zasilanie: . . . . . . . . . 12 V / 250 mA (...-720COL)
Wymiary, waga: . . . . . 185 × 120 × 27 mm, 750 g (...-720COL)
Z zastrzeżeniem możliwości zmian.
INTERNATIONAL GmbH & Co. KG. Prze-
®
krok 5).
22,5 cm / 9" (...-920COL)
poz. 640 × pion. 234 pikseli (...-920COL)
3,5 / 1,35 mm (∅ zewn./ wewn.),
wewnętrzny styk = dodatni biegun
12 V / 300 mA (...-920COL)
z doł. zasilacza lub systemu elektrycznego
samochodu
230 × 150 × 27 mm, 1,3 kg (...-920COL)
PL
21
