2) Atornille la base en el soporte mediante su tornillo
con resorte de cabeza hueca (d). Fije el tornillo de
modo que se cree una conexión estable entre la
base y el soporte.
3) Afloje el tornillo de cierre (e) por la bisagra, ajuste
la inclinación deseada para el monitor y apriete de
nuevo el tornillo.

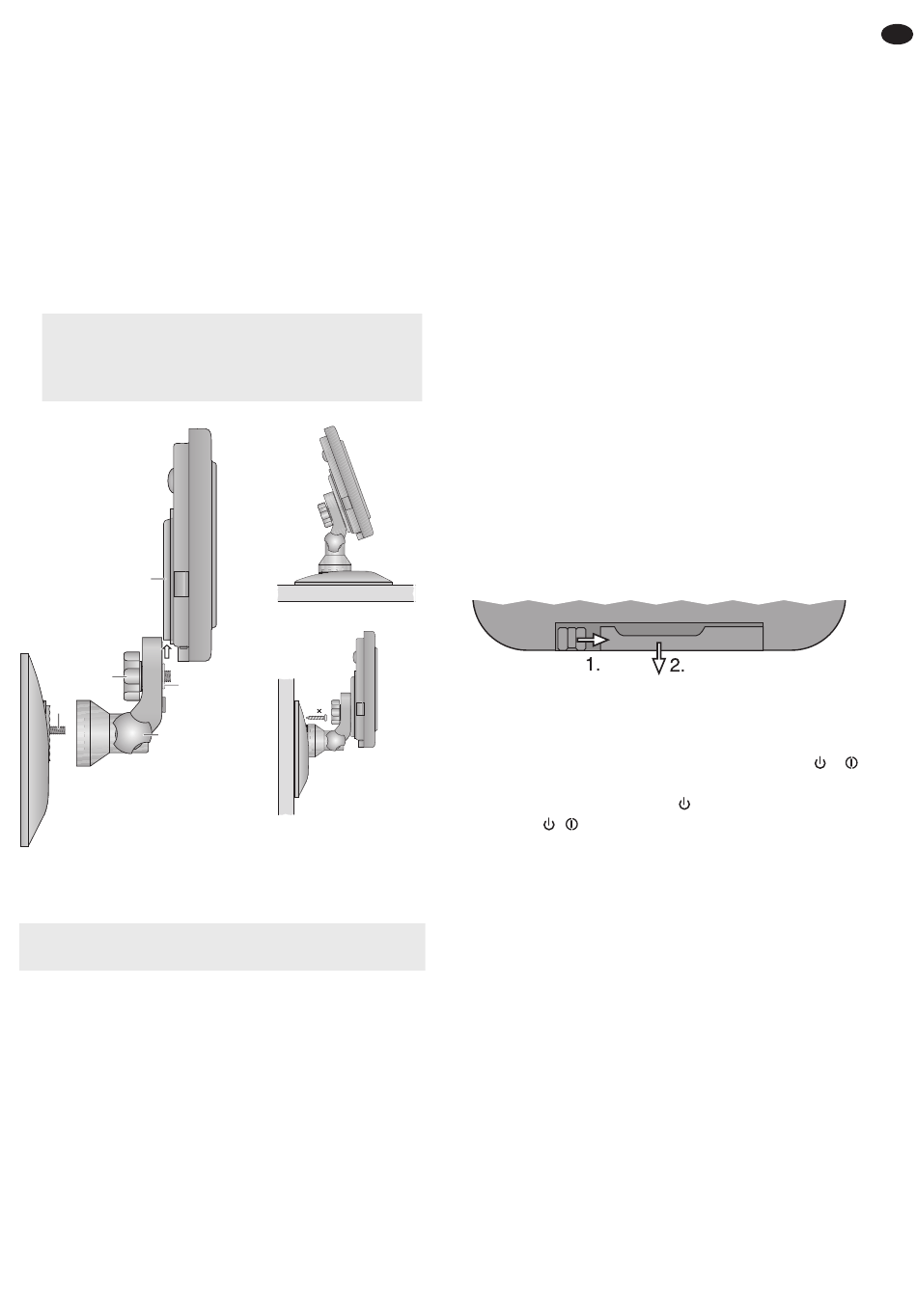

4) Para instalar el monitor verticalmente, ponga la
base en una superficie horizontal (fig. 5). Si es
necesario, fíjela con dos tornillos para obtener una
mayor estabilidad.
Para el montaje en pared, fije la base con dos
tornillos (fig. 6).
ATENCIÓN: Para la instalación en un coche,
atornille la base con fuerza en un lugar estable de
modo que no se suelte y se convierta en un pro-
yectil peligro junto con el monitor.
a
b
c
d
e

5 Conexión
Para el uso en coche, coloque el cableado de modo
que su aislamiento no se dañe.
Conecte el monitor mediante el cable de distribución
entregado a las salidas de vídeo de las fuentes de
vídeo (p. ej. cámara, lector DVD, etc.): Conecte el jack
3,5 mm a la toma AV IN (7) del monitor, conecte la
toma RCA "AV1" a la primera fuente de vídeo y la toma
RCA "AV2" a la segunda fuente de vídeo. Cuando uti-
lice la cámara de un sistema de visión trasera como
fuente de vídeo, conéctela a la toma "AV2"
tado 5.1.
Para la alimentación mediante corriente de 230 V,
conecte el alimentador entregado a la toma de ali-
mentación (6) del monitor y a un enchufe (230 V~ /
50 Hz). Para el funcionamiento en el coche, conecte la
toma de alimentación del monitor a una toma de 12 V

2
‘
apar-
del sistema eléctrico (toma de mechero) mediante el
cable de mechero entregado.
5.1 Conmutación automática a la imagen de cámara
en sistemas de visión trasera de un coche
Para utilizarse en un sistema de visión trasera de un
coche, el monitor permite la conexión de modo que
cambie automáticamente a la imagen de la cámara
(fuente de vídeo "AV2") cuando ponga el coche mar-
cha atrás. Para ello, conecte el conector del cable de
un conductor entregado a la entrada BACK (8) y la
punta pelada al cable +12 V de la luz de marcha atrás.

6 Control Remoto

El control remoto se entrega con una batería. Antes de
la primera utilización, extraiga la lámina del soporte de
la batería en la parte posterior.
Cuando utilice el control remoto, diríjalo siempre hacia
el sensor IR (1) del monitor. Si falla al funcionar o dis-
minuye el rango de funcionamiento, cambie la batería:
Apriete el seguro del soporte de la batería hacia la
derecha (flecha 1 en la fig. 7) y extraiga el soporte (fle-
cha 2). Inserte una pila botón de 3 V del tipo CR 2025
con el polo positivo hacia arriba en el soporte y empú-
jelo hacia atrás.
’
7 Funcionamiento
1) En el modo Standby, se iluminarán el botón
(3) del monitor. Para conectar el monitor, pulse
este botón o pulse el botón
El botón / deja de iluminarse. El monitor visua-
lizará la imagen de la última fuente de vídeo selec-
cionada y la indicación "AV1" para la fuente de
vídeo 1 o "AV2" para la fuente de vídeo 2 aparecerá
durante 10 segundos (si aparece "NO SIGNAL" y
"AV1" o "AV2" permanentemente, es que el monitor
no recibe ninguna señal de vídeo de la fuente de
vídeo).
Pulse el mismo botón para ajustar el monitor en
Standby de nuevo. Para una desconexión com-
pleta, desconecte el monitor de la alimentación. Si
el monitor no se va a utilizar durante un largo
periodo de tiempo, desconecte también el alimen-
tador o el cable de mechero del enchufe; tienen un
bajo consumo incluso si no están conectados al
monitor.
2) Para cambiar entre las fuentes de vídeo, pulse el
botón V1/ V2 (5) en el monitor o en el botón V1\V2
(11) del control remoto. La fuente de vídeo selec-
cionada aparecerá durante 10 s ("AV1" o "AV2").
Si el monitor forma parte de un sistema de visión
trasera de un coche y se ha conectado como
o
(9) del control remoto.
