souhaité dans le rail de guidage et en fixant la vis
de montage, fixez le support sur le rail.

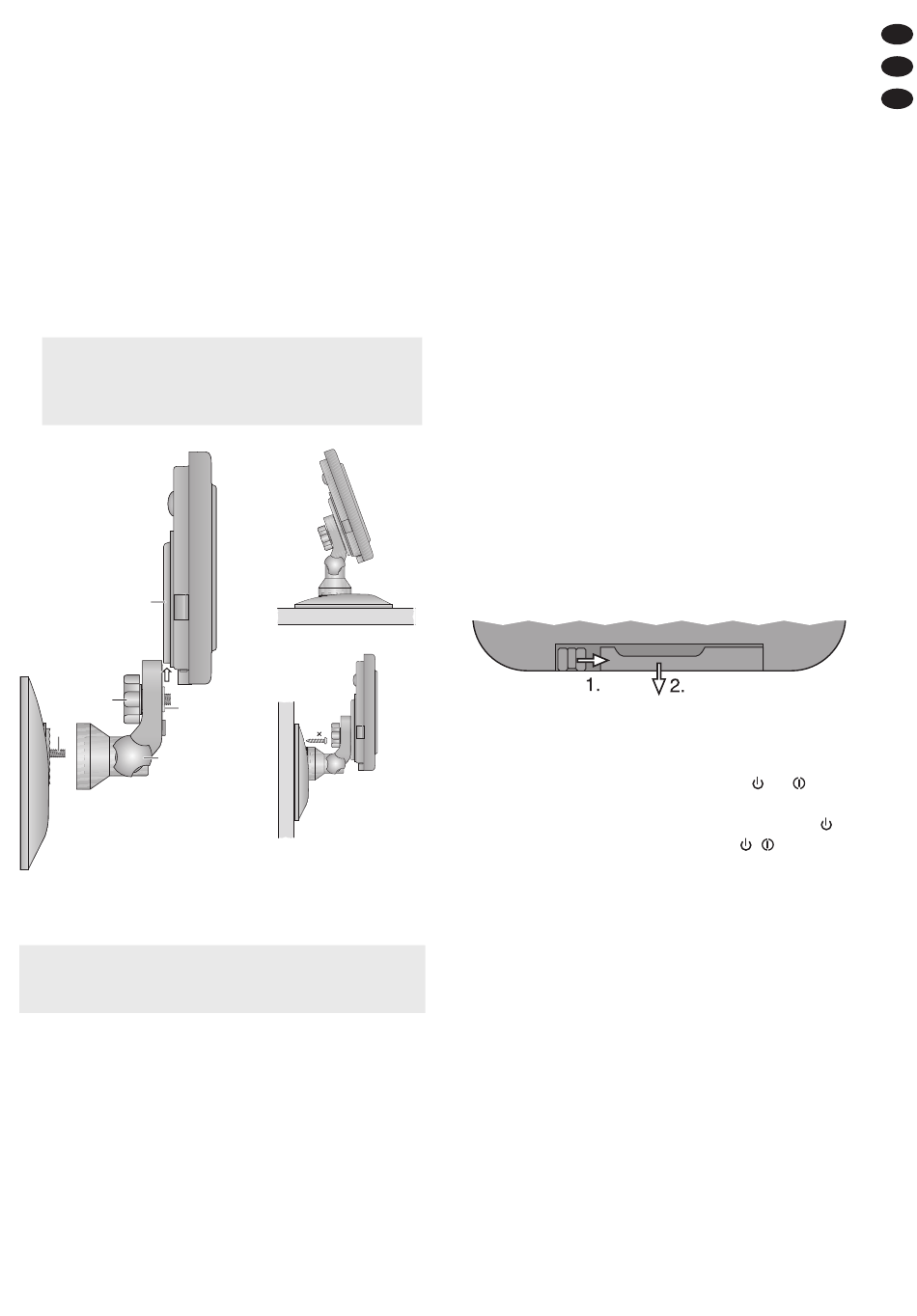

2) Vissez le socle via la vis cruciforme à ressort (d) sur
le support. Serrez la vis pour que le socle et le sup-
port soient reliés de manière stable.
3) Desserrez la vis de réglage (e) sur lʼarticulation du
support, réglez lʼinclinaison voulue du moniteur et
revissez la vis.
4) Si le moniteur doit être posé, mettez le support sur
une surface horizontale (schéma 5) et le cas
échéant, vissez avec deux vis pour une meilleure
stabilité.
Pour un montage mural, vissez le socle avec
deux vis (schéma 6).
ATTENTION : Pour un montage dans un véhi-
cule, il faut visser le socle dans une endroit stable
afin quʼil ne se desserre pas et ne se transforme,
avec le moniteur, en projectile dangereux.
a
b
c
d
e

5 Branchement
Pour une utilisation dans un véhicule, positionnez les
câbles de telle sorte que leur isolation ne puisse pas
être endommagée.
Reliez le moniteur via le cordon répartiteur livré aux
sorties vidéo des sources vidéo (par exemple caméra,
lecteur DVD etc.) : reliez la fiche jack 3,5 à la prise AV
IN (7) du moniteur, reliez la fiche RCA mâle "AV1" à la
première source vidéo et la fiche RCA mâle "AV2" à la
seconde source vidéo. Si la caméra dʼun système de
recul est utilisée comme source vidéo, reliez-la à
"AV2", chapitre 5.1.
Pour lʼalimentation via le secteur 230 V, reliez le bloc
secteur livré à la prise dʼalimentation (6) du moniteur et
lʼautre extrémité à une prise secteur 230 V~ / 50 Hz.
Pour une utilisation dans un véhicule, reliez la prise ali-

2
‘
mentation du moniteur via le cordon allume-cigare livré
à la prise 12 V du système électrique du véhicule
(allume-cigare).
5.1 Commutation automatique sur lʼimage de caméra
dans des systèmes de recul de véhicule
Pour une utilisation dans des systèmes de recul, le
moniteur peut être branché de telle sorte quʼil com-
mute automatiquement sur lʼimage de la caméra
(source vidéo "AV2") lorsque la marche arrière est
enclenchée. Pour ce faire, reliez le connecteur du cor-
don 1 conducteur livré à lʼentrée BACK (8) et lʼextré-
mité nue au câble +12 V pour le projecteur de recul.
6 Télécommande
La télécommande est livrée avec sa batterie. Avant la
première utilisation, retirez la feuille de protection sur
le support de batterie sur la face arrière.
Lorsque vous utilisez la télécommande, dirigez-la tou-
jours vers le capteur infrarouge (1) du moniteur. Si elle
ne fonctionne plus ou si la portée diminue, il faut rem-
placer la batterie : poussez vers la droite la languette
(première flèche sur le schéma 7) et retirez le support
(seconde flèche). Insérez une batterie 3 V de type CR
2025, pôle plus vers le haut dans le support et repous-
sez le support dans sa position initiale.
’
7 Utilisation
1) En mode Stand by (veille), la touche
le moniteur sʼallume. Pour allumer le moniteur,
appuyez sur cette touche ou activez la touche
sur la télécommande. La touche
éclairée. Le moniteur affiche lʼimage de la dernière
source vidéo sélectionnée ainsi que "AV1" pour la
source vidéo 1 ou "AV2" pour la source vidéo 2 pen-
dant 10 se condes. (Si "NO SIGNAL" sʼaffiche et
"AV1" ou "AV2" reste affiché en permanence, le moni-
teur ne reçoit pas de signal vidéo de la source vidéo).
Avec la même touche, vous pouvez revenir au
mode Stand by. Pour un arrêt complet, il faut
débrancher le moniteur du secteur. En cas de non
utilisation prolongée, débranchez également le bloc
secteur ou le cordon allume-cigare car ils ont une
faible consommation même sʼils ne sont pas reliés
au moniteur.
2) Pour commuter entre les sources vidéo, ap -
puyez sur la touche V1/ V2 (5) sur le moniteur ou sur
la touche V1\V2 (11) sur la télécommande. La
source vidéo sélectionnée est affichée pendant
10 se condes ("AV1" ou "AV2").
Si le moniteur est un composant dʼun système
de recul de véhicule et branché en conséquence
F
B
CH
ou (3) sur
(9)
/ nʼest plus
