9.7. Mastblock
Ventile 25,26,27 befinden sich auf dem Mastblock
Ventil (25)
(VMP) Fadenkreuz Entlastungsventil Vorlauf
Diese Ventil begrenzt das max. Drehmoment des Wickelarms Wenn der Eingangsdruck
den eingestellten Wert überschreitet, wird das Öl freigegeben, um zur Ausgangsseite des
Motors zu fließen. Es wird angeglichen,
so dass die Ziehkraft am äußersten Ende des Arms ca. 35 kg beträgt. Wenn es zu hoch
eingestellt ist, ist die Beschleunigung zu Beginn des Wickelns sehr hoch.
Ventil (26)
(VMP) Fadenkreuz Entlastungsventil Rücklauf
Dieses Ventil nimmt einen stufenweisen Stopp des Wickelarms vor, indem der Druck am
Ausgang des Motors begrenzt wird. Wenn der Druck den eingestellten Wert überschreitet,
wird das Öl freigegeben, um zur Eingangsseite
des Motors zu fließen.
Ventil (27)
(VBS) Bremsventil
Dies ist ein pilotgesteuertes (8:1 Verhältnis) Rückhalteventil. Es lässt den Wickelarm weich-
er laufen
in hügeligem Gelände und setzt den Wickelarm fest in Parkposition.
WICHTIG:
Ventile 25,26,27 wurden im Werk korrekt eingestellt. Eine falsche Einstellung dieser Ventile
kann die Maschine beschädigen. Vergewissern Sie sich immer, dass nur geschultes Per-
sonal diese Einstellungen vornimmt.
Valve 25 - (VMP)
Ventil 25 – (VMP) - Begrenzt das Antriebsmoment
Limits Wrap Arm Driving Torque
des Wickelarms
Valve 27 - (VBS)
Brake Valve
Valve 27 – (VBS) – Bremsventil
Valve 26 – (VMT) – Führt
einen stufenweisesn Stopp
des Wickelns aus
Valve 8
Reversing Valve
Valve 8 – Rücklaufventil

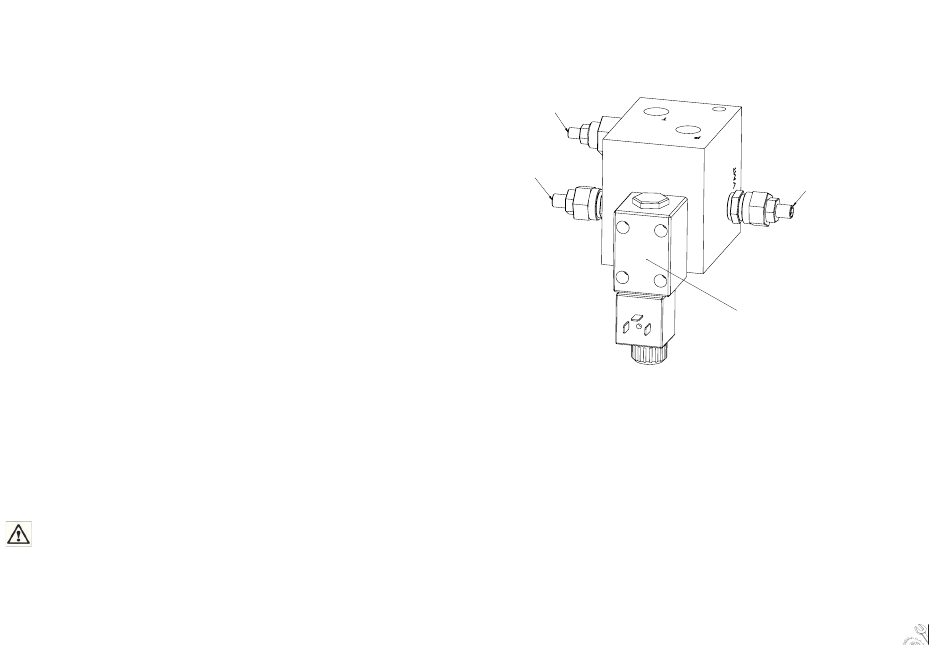

Abb. 9.6. Mastblock
9. ELECTRIK-HYDRAULIK
Valve 26 - (VMT)
Ensures Gradual Stop of Wrapping
