9.4. Electric Slip Ring
6-Wege-Elektrischer Schleifring
2 x 0V
4 x Eingänge
3 E-Stop +Arm strecken,
alle in Reihe geschaltet all.
1 Eingang, Nr. 3
3 Foliensensoren alle par-
allel verbunden.
1 Eingang, Nr. 2,5,6

9.4.1. Eingangsbuchse Verkabelung

40
Rotor Leitungsdraht
Gelb
Gelb
Rot
Rot
Weiß
Schwarz
Weiß
Blau
Schwarz
Grün Grün
Blau
Pin Wire Colour
1 Grün Folie Sensor 1
2 Rot E-Stop/Arm strecken
3 Braun Folie Sensor 2
4 Weiß Folie Sensor 3
5 VIOLET 12 volts
6 Gelb 0 volts
7 Blau 0 volts
8 Schwarz Umdrehungssensor

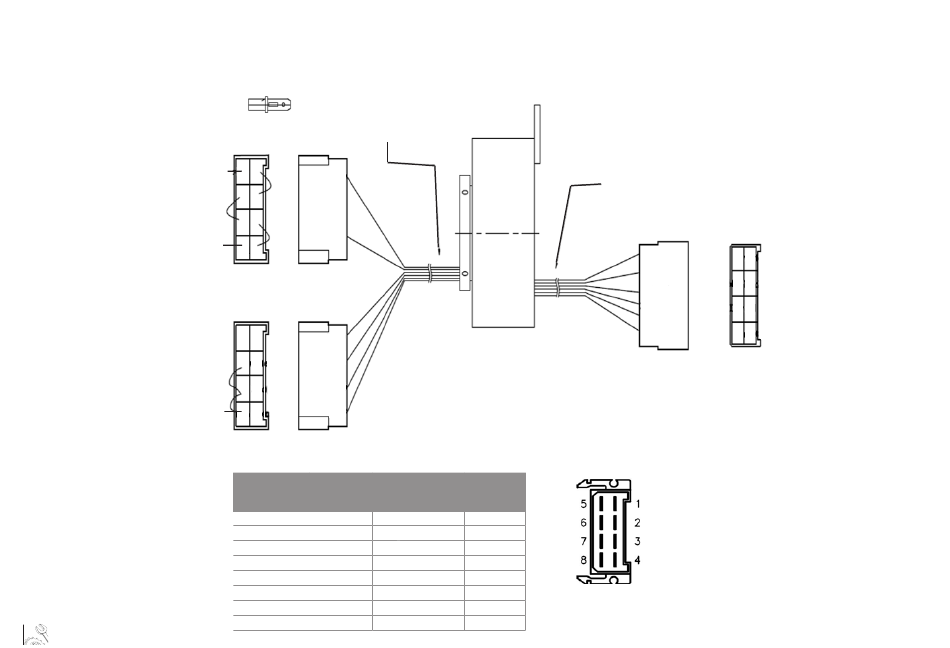

Abb. 9.2 Elektrischer Schleifring
Function Funktion-
snummer
2
3
5
6
Abb. 9.3. Anschlussbuchse
1
Stator Anschlusskabel
Weiß
Weiß
Blau
Blau
Schwarz
Schwarz
Gelb
Gelb Rot
Rot
Grün Grün
9. ELECTRIK-HYDRAULIK
HINWEIS: Wie die
Farben verbunden
außer Braun an
Anschlussbox an
Schwarz an Schlei-
fring.
