www.pulsar.pl

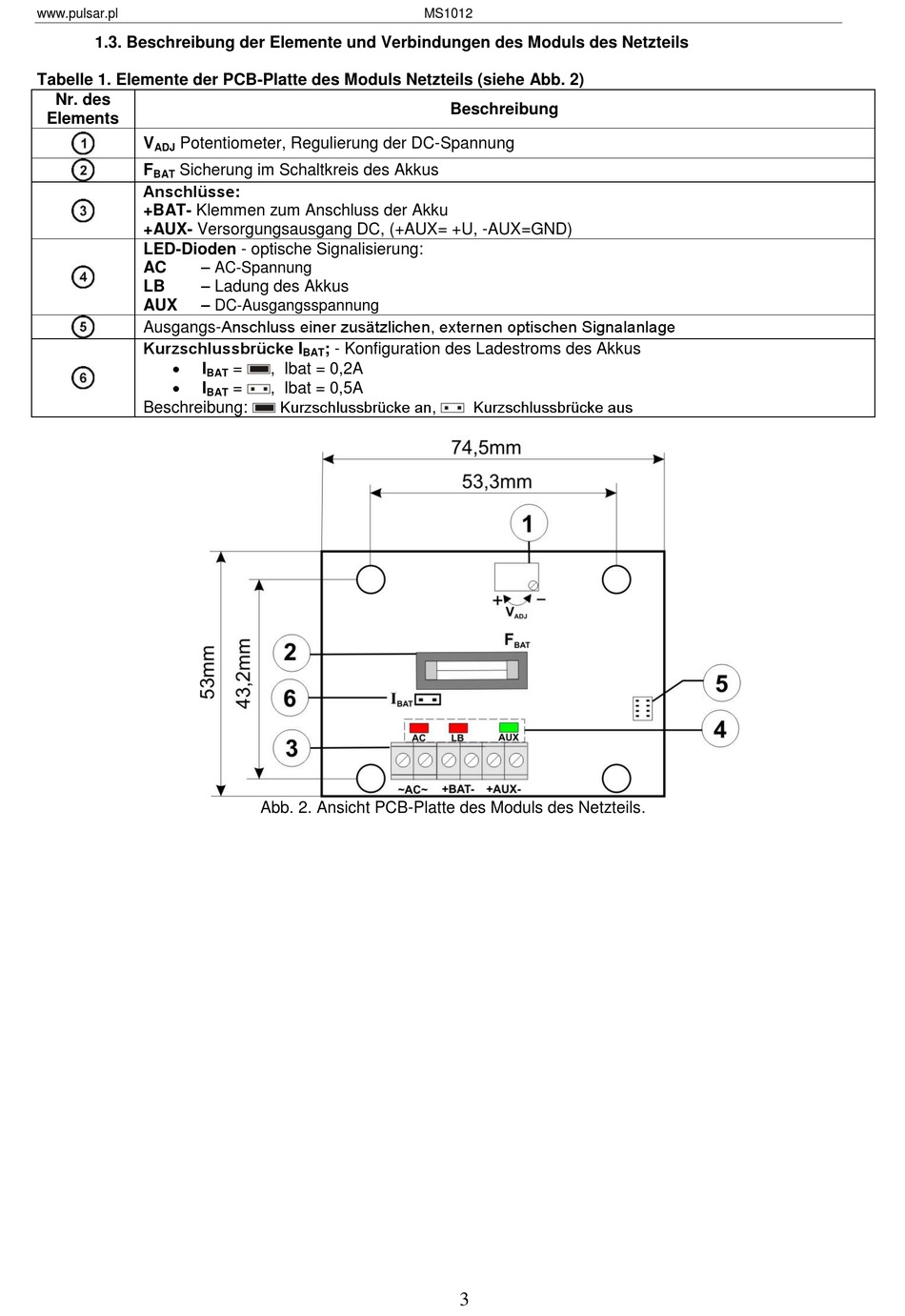

1.3. Beschreibung der Elemente und Verbindungen des Moduls des Netzteils
Tabelle 1. Elemente der PCB-Platte des Moduls Netzteils (siehe Abb. 2)
Nr. des
Elements
V
Potentiometer, Regulierung der DC-Spannung
ADJ
F
Sicherung im Schaltkreis des Akkus
BAT
Anschlüsse:
+BAT- Klemmen zum Anschluss der Akku
+AUX- Versorgungsausgang DC, (+AUX= +U, -AUX=GND)
LED-Dioden - optische Signalisierung:
– AC-Spannung
AC
– Ladung des Akkus
LB
– DC-Ausgangsspannung
AUX
Ausgangs-Anschluss einer zusätzlichen, externen optischen Signalanlage
Kurzschlussbrücke I
I
BAT
I
BAT
Beschreibung:
; - Konfiguration des Ladestroms des Akkus
BAT
=
, Ibat = 0,2A
=
, Ibat = 0,5A
Kurzschlussbrücke an
Abb. 2. Ansicht PCB-Platte des Moduls des Netzteils.
MS1012
Beschreibung
Kurzschlussbrücke aus
,
3
