www.pulsar.pl
unterbrechungsfreie Stromversorgung DC
13,8V/1A
hoher Wirkungsgrad 78%
niedriger Grad der Brummspannung
Kontrolle des Ladens und der Wartung des Akkus
Akkuausgangsschutz gegen Kurzschluss und
umgekehrten Anschluss
Strom zum Laden des Akkus 0,2A/0,5A, mit Hilfe
der Kurzschlussbrücke umgeschaltet
optische LED-Signalanlage
INHALTSVERZEICHNIS:
1. Technische Beschreibung
1.1 Allgemeines
1.2 Blockschaltbild
1.3 Beschreibung der Elemente und Verbindungen des Moduls des Netzteils
1.4 Technische Daten
2. Montage
2.1 Anforderungen
2.2 Montageprozedur
3. Warnungen während des Betriebs des Netzteils
3.1 Optische Signalanlage
4. Bedienung und Betrieb
4.1 Überlastung oder Kurzschluss des Ausgangs des Moduls des Netzteils
4.2 Batteriebetrieb
4.3 Wartung
1. Technische Beschreibung
1.1. Allgemeines
Das Modul des Puffernetzteils ist zur unterbrechungsfreier Speisung von Alarmanlagen bestimmt, die eine
stabilisierte Stromspannung 12V DC (+/-15%) erfordern. Das Netzteil führt eine Spannung 13,8V DC von folgender
Stromleitungsfähigkeit zu.:
Die Gesamtheit der von den Empfängern und des Akkus entnommenen Ströme beträgt max. 1,2A
Bei einer Netzstörung erfolgt eine sofortige Umschaltung auf Akkuversorgung.

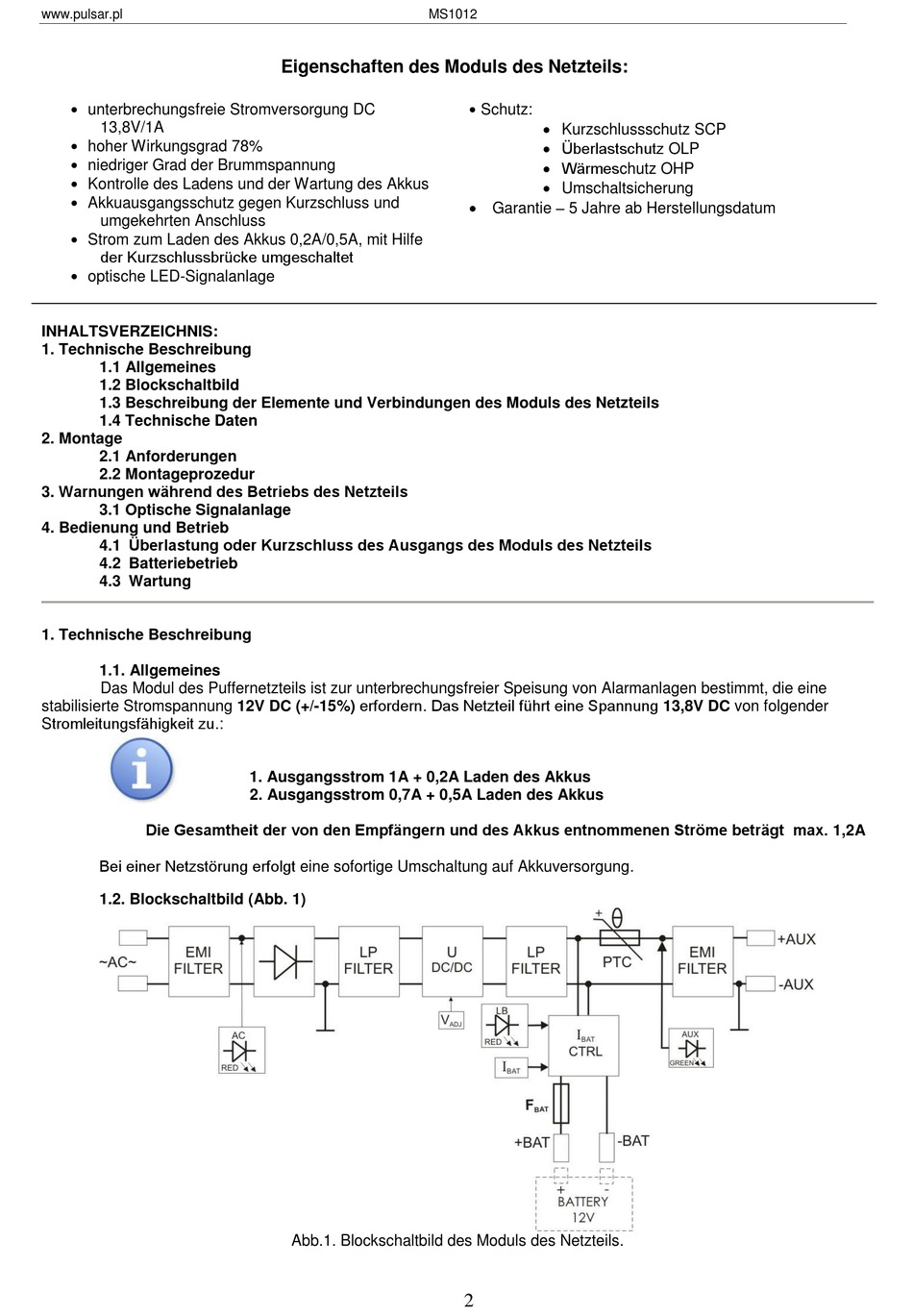

1.2. Blockschaltbild (Abb. 1)
Eigenschaften des Moduls des Netzteils:
1. Ausgangsstrom 1A + 0,2A Laden des Akkus
2. Ausgangsstrom 0,7A + 0,5A Laden des Akkus
Abb.1. Blockschaltbild des Moduls des Netzteils.
MS1012
Schutz:
Kurzschlussschutz SCP
Überlastschutz OLP
Wärmeschutz OHP
Umschaltsicherung
Garantie – 5 Jahre ab Herstellungsdatum
