Einbau; Einbauschema; Befestigung - ECOLAB RotorsprayintegraPLUS Bedienungsanleitung

6

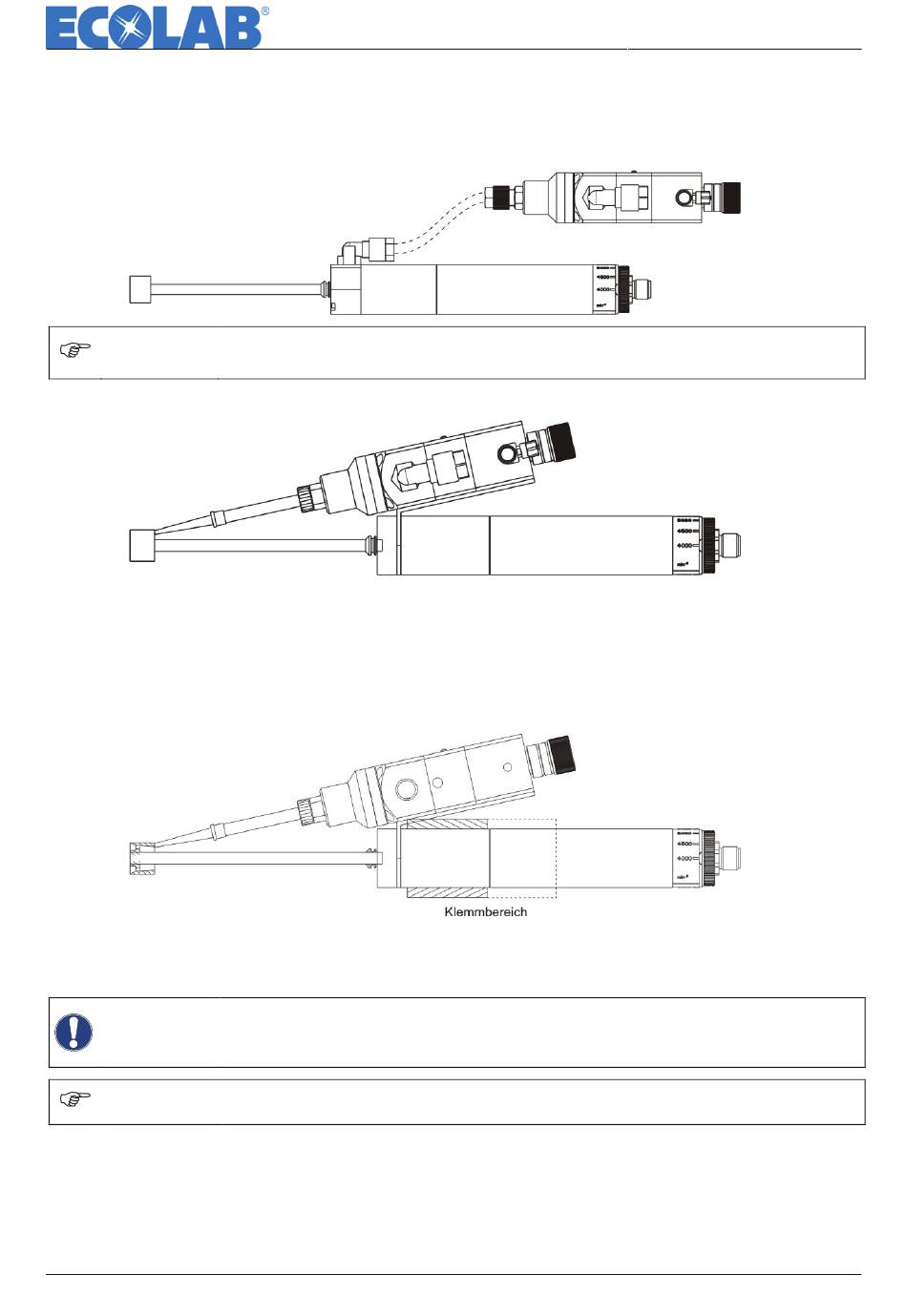

Einbau

6.1

Einbauschema

Abb. 6.1
HINWEIS
Abb. 6.2
6.2

Befestigung

Die Befestigung des Rotorsprayintegra
Dabei ist auf den zulässigen Klemmbereich zu achten.
Abb. 6.3
Zum Schutz des Rotorsprayintegra
einen Elastomerstreifen (Gummiplatte) einlegen
ACHTUNG
HINWEIS
417101448_RotorsprayIntegra.doc
Dosierventil separat befestigt
Das Dosierventil sollte so nah wie möglich am Rotorspray montiert werden um Fehler in
der Dosierung und Dosierüberwachung auszuschließen. Wir empfehlen die Verwendung
der im Zubehör erhältlichen Winkelhalterung.
Dosierventil mit Winkelhalterung befestigt
Die Rotorwelle muss besonders sorgsam behandelt werden, da bereits eine geringe Be-
schädigung durch Verbiegen oder ähnlichem zu falschen Drehzahlen und damit zu unzu-
reichender Benetzung mit Produkt und Reduzierung der Lebensdauer der Lagerung füh-
ren kann
Die Befestigung sollte so erfolgen, dass der Verstellring zur Drehzahleinstellung zugäng-
lich bleibt sowie die Reinigung der mit Produkt berührten Teile jederzeit möglich ist.
PLUS
muss mit einem Klemmhalter erfolgen.
PLUS
vor zu hohen Einspannkräften ggf. vor Klemmung
- 11 -
LANG APPARATEBAU
An ECOLAB Company
Rev: 3-08/07
