Plattenspieler montieren (Teil 2)

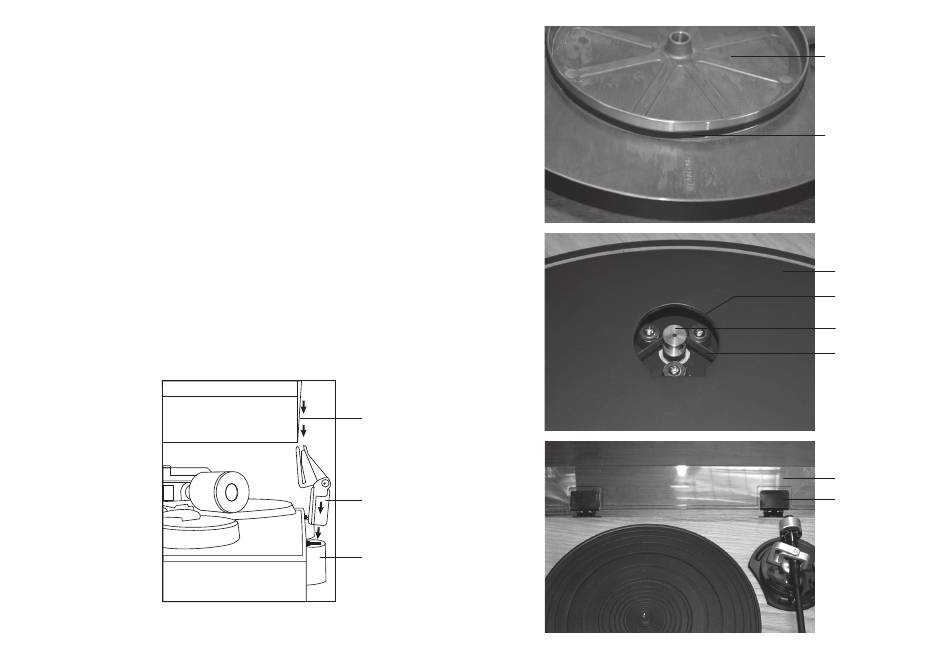

1. Packen Sie den Plattenteller aus und finden Sie den Antriebsriemen.
2. Setzen Sie den Plattenteller auf die Welle. Nutzen Sie eines der Löcher
im Plattenteller, um auf den Antriebsriemen zuzugreifen und legen Sie
ihn über die Riemenscheibe des Antriebsmotors.
3. Drehen Sie den Plattenteller langsam mit der Hand und vergewissern Sie
sich, dass er sich frei bewegt und dass der Riemen nicht verdreht ist.
4. Legen Sie die Gummiauflage auf den Plattenteller.
5. Montieren Sie die beiden Scharniere an der Abdeckhaube. Beachten
Sie, dass die Scharniere federbelastet sind und von der Abdeckhaube
weg federn.
6. Setzen Sie die andere Seite der Scharniere in den beiden Aufnahmen
auf der Rückseite des Plattenspielergehäuses ein.
7. Senken Sie die Abdeckhaube über den Plattenteller und den Tonarm ab.
7
Abdeckhaube
Scharniere
Aufnahmen
Unterseite des
Plattentellers
Antriebsriemen
Plattenteller
Zugangsloch im
Plattenteller
Riemenscheibe
des Motors
Antriebsriemen
Abdeckhaube
Scharniere
