Bedienungs-/Montageanleitung
Programmschaltuhr
TCTTX2ED
3. Installation
3.1. Mit der Zeitschaltuhr TCTTX2ED von Chamberlain können
Sie ihre Rollläden komfortabel steuern. Der gewöhnliche Schalter
wird einfach gegen die TCTTX2ED ersetzt. Bitte beachten Sie
dabei die Installations- und Sicherheitshinweise.
3.2. Der eingebaute Zeitschalter bietet Ihnen zusätzlichen Komfort:
Programmieren Sie eine feste, tägliche Öffnungs- und Schließzeit
für Ihren Rollladen oder Ihre Markise oder programmieren Sie
für jeden einzelnen Wochentag eine andere Öffnungs- und Schließ-
zeit. Sie können die Rollläden auch morgens automatisch öffnen
lassen, um sie abends wieder manuell zu schließen und umgekehrt.
3.3. Mit dem eingebauten Funksender können sie bequem weitere
Rollläden drahtlos via Funksignale öffnen und schließen. Voraus-
setzung ist, dass diese Rollläden ebenfalls mit Sende- und Emp-
fangsgeräten der Chamberlain-Reihe ausgestattet sind. So entfällt
das zeitraubende und teuere Aufstemmen der Wände. Dieses
System kann auch nachträglich beliebig erweitert werden und
eignet sich exzellent für Mietshäuser und andere Räumlichkeiten,
wo das Verlegen von Kabeln nicht möglich ist.
4. Bedienung
4.1. Nach der fachgerechten Installation können Sie sofort alle
notwendigen Einstellungen vornehmen. Sie müssen zuerst Datum
und Uhrzeit einstellen. Danach können Sie die Programmierungen
vornehmen. Die Bedienung ist recht einfach. Drücken Sie für
mehrere Sekunden beide Tasten an der TCTTX2ED gleichzeitig,
um in den Menümodus zu gelangen. Wählen Sie mit der Abtaste
den gewünschten Menüpunkt aus. Der ausgewählte Menüpunkt
wird im Display schwarz unterlegt. Bestätigen Sie anschließend
Ihre Wahl immer mit der Auf-Taste, dann erst wird die gewünschte
Funktion ausgeführt.
18:14
Di
0 7 . 1 1 . 0 0
4.2. Drücken Sie beide Tasten für
mehrere Sekunden gleichzeitig, um
in den Menümodus zu gelangen.
Menü 2
Menü 2
Einstl. Einstl.
Modus
Modus
Ende
Ende
4.3. Wählen Sie mit der Abtaste die 4.4. Drücken Sie dann die Auftaste,
gewünschte Funktion aus, bis sie im um die Wahl zu bestätigen, bzw. um
Display schwarz unterlegt ist. die entsprechende Funktion
auszuführen.
5. Auswahl der Landessprache
5.1.Gehen Sie in den Menümodus, wählen Sie Einstl. und dann
Sprache. Wählen Sie dann Deutsch oder eine andere Sprache.
Wählen Sie Ende.
13.Technische Informationen
Betriebsspannung 230V/50Hz
Kontaktbelastbarkeit max. 5 A/230V
Schaltspannung max. 230V (AC)
Relaisausgang 230V, für 60 Sek. aktiv
Schutzart Steuergerät IP 40, Trockenraum
Betriebstemperaturbereich 0 bis 40oC
Verbindungsstifte:
Niederspannungspotential: Schutzklasse II
Gangreserve Uhr 6 Stunden
Passend zu
Schalterprogramm Busch-Jäger alpha nea®
Montage ø 60mm UP Dose
Farbe weiß
Frequenz 433,92 MHz
Code 64 Bit Rolling Sicherheitscode
Anschluß 0,8 bis 2,5mm2
Prüfzeichen BZT G 121/323F
ETS 300 220
ETS 300 683
13.1. Die interne Batterie ist ein Akku und braucht nicht gewechselt zu werden.
13.2. Technische Änderungen dienen dem Fortschritt und bleiben vorbehalten.

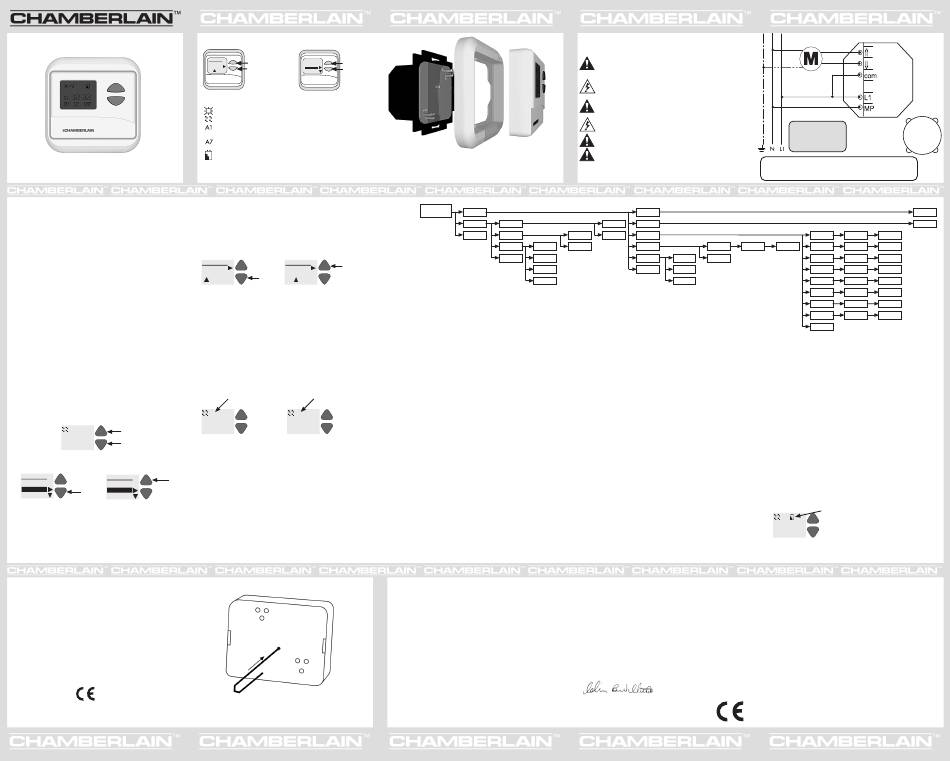

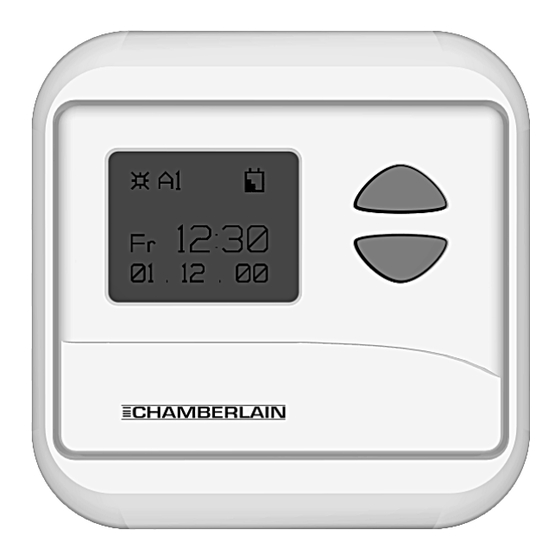

1. Programmschaltuhr TCTTX2ED
1.1.Tastenfunktionen 1.2. Tastenfunktionen
im Normalfall: im Menümodus:
Dat 11 Menü 3
Auftaste Bestätigungstaste
Modus
18:14
Ende
Abtaste Auswahltaste
1.3. Zeichenerklärung (Displayanzeige)
1.4. Sommerzeit
1.5. Winterzeit
1.6. Tägliche automatische Öffnung und
Schließung zu einer programmierten Zeit.
1.7. Tägliche automatische Öffnung und
Schließung zu unterschiedlichen Zeiten.
1.8. Netzausfall. Uhr läuft im Batteriebetrieb.Ist
die Stromzufuhr unterbrochen erscheint ein
Batteriezeichen im Display. Die Uhr kann dann
nicht in den Menümodus umgeschaltet werden.
6. Einstellung von Uhrzeit und Datum
6.1. Gehen Sie in den Menümodus, wählen Sie Einstl. und dann
Datum. Wählen Sie mit der Abtaste Tag, Monat und Jahr aus
und bestätigen Sie mit der Auftaste.
6.2. Wählen Sie nun Uhrzeit. Wählen Sie mit der Abtaste Stunden
und Minuten aus und bestätigen Sie mit der Auftaste. Datum und
Uhrzeit sind jetzt korrekt eingestellt.
6.3.Drücken Sie
die Abtaste, bis
Dat 11 Dat 11
der gewünschte
Tag erscheint.
6.4.Drücken Sie dann
02.12.00 24.12.00
die Auftaste. Der Pfeil
springt weiter zur
Monatsangabe.
7. Tägliches Öffnen und Schließen der Rolläden zu einem
festen Zeitpunkt.
7.1. Die TCTTX2ED kann ihre Rollläden morgens zu einem
festen Zeitpunkt öffnen und abends zu einem festen Zeitpunkt
wieder schließen. Gehen Sie in den Menümodus. Wählen Sie
Einstl., dann Prog. und dann Tägl. Geben Sie eine Öffnungszeit
ein und bestätigen Sie die Stunden und Minuten mit der Auftaste.
Geben Sie dann eine Schließzeit ein und bestätigen Sie die Stunden
und Minuten wieder mit der Auftaste. Wählen Sie dann Zurück
und nochmals Zurück. Wählen sie dann Modus und danach
Autom. Wählen Sie Ein. Die Uhr springt in den Normalmodus
zurück. Gehen Sie nochmals in den Menümodus. Wählen Sie
Modus und dann Pr-Mod. Wählen Sie Wo-Prg. Auf dem Display
erscheint oben links in der Ecke A1. Der Rollladen wird sich nun
jeden Tag zu den programmierten Zeiten öffnen und wieder
schließen.
7.2. Im Pro-
7.3. Im Programm-
grammmodus
modus „A7" öffnet
A1 A7
„A1" öffnet und
und schließt sich der
schließt sich der Rollladen jeden
18:14 18:14
Di Rollladen jeden Di Wochentag automa-
Tag automatisch tisch zu einer indivi-
0 7 . 1 1 . 0 0 0 7 . 1 1 . 0 0
zur einprogram- duell einprogram-
mierten Zeit. mierten Zeit.
8. Automatisches Öffnen und Schließen der Rollläden zu
unterschiedlichen Zeiten (je nach Wochentag)
8.1. Sie können auch für jeden Wochentag eine andere Öffnungs-
und Schließzeit eingeben. Gehen Sie in den Menümodus. Wählen
Sie Einstl., dann Prog. und dann Mo für Montag. Geben Sie eine
Öffnungszeit ein und bestätigen Sie die Stunden und Minuten
mit der Auftaste. Geben Sie dann eine Schließzeit ein und
bestätigen Sie die Stunden und Minuten wieder mit der Auftaste.
Wählen Sie nun alle anderen Wochentage aus und programmieren
Sie die Öffnungs- und Schließzeiten. Wählen Sie dann Zurück
und nochmals Zurück. Wählen sie Modus und danach Autom.
Wählen Sie Ein. Die Uhr springt in den Normalmodus zurück.
Gehen Sie nochmals in den Menümodus. Wählen Sie Modus und
dann Pr-Mod. Wählen Sie Tag-Prg. Auf dem Display erscheint
oben links in der Ecke A7. Der Rollladen wird sich nun an jedem
Tag zur individuell programmierten Zeit öffnen und wieder
schließen.
14.Reset
14.1. Bei Betätigung der Reset-Taste werden alle
Programmparameter und Einstellungen gelöscht.
1.9. Die Teile werden einfach ineinander gesteckt und können
durch vorsichtiges Herausziehen wieder gelöst werden.
MENÜ
Einstl.
MODUS
Modus Autom.
Ende Prd.Mod
Funk Ein
Zurück Zeiten
Tasten
Aus
8.2. Wenn Sie anstatt einer Stundenzahl einen Doppelstrich (--)
eingeben, wird die Öffnungs-, bzw., Schließzeit deaktiviert.
(--) erscheint nach der 23. Sie können diese Funktion benutzen,
um den Rollladen abends automatisch schließen zu lassen, um
ihn dann morgens wieder manuell zu öffnen und umgekehrt.
8.3. Unter dem Menüpunkt Pr-Mod. können sie bequem zwischen
den beiden Automatikprogrammen hin und her schalten. Die
Einstellungen des jeweils deaktivierten Programms bleiben dabei
erhalten.
8.4. Unter dem Menüpunkt Autom. können die Automatik-
funktionen ganz abgeschaltet werden. Auch hier bleiben die
einprogrammierten Zeiten gespeichert.
9. Ferngesteuertes Schalten von Rollläden, die mit dem
Funkwandschalter TCTX2ED und dem Empfangsmodul
TCRX3ED ausgestattet sind.
9.1. Die TCTTX2ED kann andere Rollläden fernsteuern, wenn
diese mit einem TCRX3ED und einem TCTX2ED ausgestattet
sind. Es können die Daten des automatischen, zeitgesteuerten
Öffnens und Schließens übertragen werden, sowie die manuellen
Steuerbefehle. Gehen Sie in den Menümodus. wählen Einstl. und
dann Funk. Wählen Sie jetzt Lernen. Im Display erscheint Lernen
starten. Drücken Sie mit einem spitzen Gegenstand die Lerntaste
auf der Rückseite des TCTX2ED. (Sollte dieser Rollladen mit
mehreren TCTX2ED gesteuert werden, dann drücken Sie die
Lernentaste des TCTX2ED-Mastersenders.) Im TCRX3ED
erklingt jetzt ein rhythmisches Tonsignal. Drücken Sie die Auftaste
des TCTTX2ED. Das Tonsignal verstummt. Wählen Sie Zurück,
dann Modus und dann Funk. In diesem Menü können Sie nun
entscheiden, welche Steuersignale gesendet werden. Wählen Sie
Ein, um alle Steuersignale zu senden. Wählen Sie Zeiten, um
aussschließlich die einprogrammierten Öffnungs- und Schließzeiten
zu übertragen. Wählen Sie Tasten, um nur manuelle Öffnungs-
und Schließbefehle zu übertragen. Wählen Sie Aus, um überhaupt
keine Steuerbefehle zu übertragen.
15. Garantie
Chamberlain GmbH gewährleistet dem Erstkäufer einer Programmschaltuhr für einen
Zeitraum von 24 Monaten (2 Jahre) ab Kaufdatum, dass dieses Produkt frei von
Material-und/oder Verarbeitungsfehlern ist. Der Erstkäufer ist verpflichtet, das Produkt
bei Empfang auf sichtbare Defekte zu überprüfen.
Konditionen: Die Garantie bezieht sich ausschließlich auf die Reparatur oder den
Ersatz von defekten Geräteteilen und deckt nicht die Kosten oder Risiken des Transports
der defekten Teile oder Produkte.
Diese Garantie deckt keine Schäden, die keine Defekte darstellen und durch
unsachgemäßen Gebrauch verursacht wurden (einschließlich des Gebrauchs unter
unvollständiger Einhaltung von Chamberlains Anweisungen zu Installation, Betrieb
und Instandhaltung; versäumte Instandhaltung oder Einstellung; jegliche Anpassungen
oder Änderungen am Produkt), Arbeitskosten für den Abbau oder Wiedereinbau einer
reparierten oder Ersatzeinheit bzw. Ersatzbatterien.
Ein von der Garantie gedecktes Produkt, das Material- oder Verarbeitungsfehler
aufweist, wird (nach Ermessen von Chamberlain GmbH) kostenlos repariert oder
ersetzt. Es liegt im Ermessen von Chamberlain GmbH, ob die defekten Teile repariert
bzw. durch neue oder im Werk überholte Teile ersetzt werden. Falls das Produkt
während der Garantiezeit defekt erscheint, wenden Sie sich bitte an Ihren Verkäufer.
Diese Garantie schränkt die Rechte des Käufers nach den national gültigen Gesetzen
nicht ein. Sie hat auch keine Auswirkung auf die Rechte des Käufers gegen den
Verkäufer, die sich aus dem Kaufvertrag ergeben. Dort, wo keine geltenden nationalen
oder EU-Gesetze gelten, ist diese Garantie das einzige Rechtsmittel des Käufers und
weder Chamberlain GmbH noch ihre Filialen oder Vertreiber sind für Neben- oder
Folgeschäden für ausdrückliche oder stillschweigende Garantien im Zusammenhang
mit diesem Produkt haftbar.
Niemand, auch kein Vertreter, ist berechtigt, für Chamberlain GmbH irgendwelche
andere Haftungen in Verbindung mit dem Verkauf dieses Produkts zu übernehmen.
2. Vor der Montage bitte unbedingt beachten
2.1. Sicherheitshinweise
2.2. Solche Warnzeichen bedeuten „VORSICHT", eine
Aufforderung zur Beachtung, da ihre Missachtung
Personen-bzw. Sachschäden verursachen kann. Bitte
lesen Sie diese Warnungen sorgfältig.
2.3. Die Nichtbeachtung der folgenden Sicherheitsregeln
kann ernsthafte Personen- oder Sachschäden
verursachen.
2.4. Achtung: Für die Sicherheit von Personen ist es
wichtig, diese Anweisungen zu befolgen. Diese
Anweisungen sind aufzubewahren.
2.5. Errichten, Prüfen und Inbetriebnahme des 230V
Anschlusses darf nur von einem Elektrofachmann
ausgeführt werden.
2.6. Installation und Verdrahtung müssen gemäß den
örtlichen Bau- und Elektrovorschriften erfolgen.
2.7. Kindern nicht erlauben, mit Bedieneinheiten zu
spielen, Bedieneinheiten von Kindern fernhalten.
Datum
Ein Uhrzeit
WoPr. Aus Prog.
Lernen starten
TagPr. Funk Lernen
Sprache Deutsch Zurück
Zurück English
Frncais
10. Ferngesteuertes Schalten von Rollläden, die mit dem
Empfangsmodul TCRX2ED ausgestattet sind.
10.1. Die TCTTX2ED kann andere Rollläden fernsteuern, wenn
diese mit TCRX2ED oder TCRX3ED ausgestattet sind. Auch
hier können die Daten des automatischen, zeitgesteuerten Öffnens
und Schließens übertragen werden, sowie die manuellen
Steuerbefehle. Löschen Sie zunächst den Speicher des TCRX2ED,
indem Sie beide Knöpfe etwa 8 Sekunden gedrückt halten. Es
ertönt ein Dauerton. Gehen Sie in den Menümodus der
TCTTX2ED. Wählen Einstl. und dann Funk. Wählen Sie jetzt
Lernen. Im Display erscheint Lernen starten. Drücken Sie kurz
beide Tasten des TCRX2ED. Ein rhythmisches Tonsignal erklingt.
Drücken Sie die Auftaste des TCTTX2ED. Das Tonsignal
verstummt. Wählen Sie Zurück, dann Modus und dann Funk.
In diesem Menü können Sie nun entscheiden, welche Steuersignale
gesendet werden. Wählen Sie Ein, um alle Steuersignale zu
senden. Wählen Sie Zeiten, um ausschließlich die
einprogrammierten Öffnungs- und Schließzeiten zu übertragen.
Wählen Sie Tasten, um nur manuelle Öffnungs- und Schließbefehle
zu übertragen. Wählen Sie Aus, um überhaupt keine Steuerbefehle
11. Löschen der Funkverbindungen
11.1. Die eingelernten Funkverbindungen zu TCTX2ED und
TCRX3ED können auch wieder gelöscht werden. Gehen Sie in
den Menümodus der TCTTX2ED. Wählen Sie Einstl., dann Funk
und dann Lernen. Das Display zeigt Lernen starten an. Drücken
Sie mit einem spitzen Gegenstand die Löschtaste auf der Rückseite
des TCTX2ED. Das TCRX3ED reagiert mit einem Tonsignal.
Drücken Sie jetzt die Auftaste der TCTTX2ED. Das Display
zeigt kurz Senden an. Das Tonsignal verstummt. Die Verbindung
ist gelöscht.
16. Konformitätserklärung
16.1. Konformitätserklärung
Die Programmschaltuhr Modell Nr. TCTTX2ED erfüllt alle Bedingungen
der Richtlinien
EN55014, EN61000-3, ETS RES 0908, EN60555, & EN60335-1
sowie die Zusätze 73/23/EEC, 89/336/EEC
16.2. Integrationserklärung
Die Programmschaltuhr Modell TCTTX2ED erfüllt, wenn sie in Verbindung
mit einem Rollladen oder Markise gemäß Herstelleranweisungen installiert
und instand gehalten wird, alle Bedingungen der EU-Richtlinie 89/392/EEC
und deren Zusätze.
16.3. Ich, der Unterzeichner, erkläre hiermit, dass das vorstehend
genannte Gerät und das in der Montageanleitung aufgeführte
Zubehör die vorstehenden Vorschriften und Richtlinien erfüllt.
Colin B. Willmott -Chefingenieur-
Chamberlain GmbH
D-66793 Saarwellingen
Februar 2001
© 2001 Chamberlain GmbH
2.9. Bei umgekehrtem 2.10.
Auch geeignet
2.8. Zur Montage muss
Lauf des Antriebes bitte
zum Einbau in
die Anlage unbedingt
die Anschlußleitung
Normschalterdose
spannungslos geschaltet
des Motors an den
DIN 49073
werden.
Klemmen tauschen. (60mm)
2.11. Das Programmieren und Einlernen der Geräte sollte vor der
endgültigen Montage stattfinden. Dabei sollten die Geräte maximal
5 Meter voneinander entfernt sein.
Datum
Uhrzeit
Mo Öffngszeit Schließzeit
SENDEN Di Öffngszeit Schließzeit
Mi Öffngszeit Schließzeit
Öffngszeit Schließzeit
Do
Fr Öffngszeit Schließzeit
Öffngszeit Schließzeit
Sa
So Öffngszeit Schließzeit
Öffngszeit Schließzeit
Tägl.
Zurück
12. Wenn's mal nicht funktioniert...
12.1. Die Uhr springt nicht in den Menümodus um.
- Halten Sie beide Tasten länger als 4 Sekunden gedrückt.
- Überprüfen Sie die Stromzufuhr. Ist die Stromzufuhr unterbrochen
erscheint ein Batteriezeichen im Display. Die Uhr kann dann
nicht in den Menümodus umgeschaltet werden.
12.2. Die Menüpunkte funktionieren nicht.
- Drücken Sie so oft die Abtaste bis der gewünschte Menüpunkt
schwarz unterlegt ist. Drücken Sie dann die Auftaste, um Ihre
Wahl zu bestätigen.
12.3. Die Rolläden reagieren nicht zur gewünschten Uhrzeit.
- Überprüfen Sie die Einstellungen von Datum und Uhrzeit.
- Aktivieren Sie die Programmfunktion im Menü Autom.
- Aktivieren Sie den korrekten Programm-Modus im Menü Pr-Mod.
12.4. Die Funkverbindung funktioniert nicht.
- Beim Einlernen sollten die Geräte weniger als 5 Meter vonein-
ander entfernt sein.
- Handys, Babyphones und andere Funkgeräte können die Über-
tragung stören.
- Wenn wirklich gar nichts mehr funktioniert, sollte die Uhr resetet
werden. Vorsicht: Alle Einstellungen werden dabei gelöscht.
12.5. Bei Stromunterbrechung kann
A7
die Uhr nicht programmiert werden.
Im Display leuchtet ein
18:14
Di
Batteriezeichen.
0 7 . 1 1 . 0 0
12.6. Hotline +49 (0) 68 38 907 100
709170
