Chamberlain TCT2ED Montageanleitung

Bedienungs-/Montageanleitung
Programmschaltuhr
ab Software
Version 1.42
TCT2ED
3.Installation
3.1. Mit der Zeitschaltuhr TCT2ED von Chamberlain können Sie
ihre Rollläden komfortabel steuern. Der gewöhnliche Schalter
wird einfach gegen die TCT2ED ersetzt. Bitte beachten Sie dabei
die Installations- und Sicherheitshinweise.
3.2. Der eingebaute Zeitschalter bietet Ihnen zusätzlichen Komfort:
Programmieren Sie eine feste, tägliche Öffnungs- und Schließzeit
für Ihren Rollladen oder Ihre Markise oder programmieren Sie
für jeden einzelnen Wochentag eine andere Öffnungs- und Schließ-
zeit. Sie können die Rollläden auch morgens automatisch öffnen
lassen, um sie abends wieder manuell zu schließen und umgekehrt.
3.3. Darüberhinaus lässt sich zusätzlich der optional erhältliche
Kabellichtsensor WTMLS1 anschließen. Mit dem Kabellichtsensor
können sie ihre Rollläden sogar helligkeitsabhängig öffnen und
schließen lassen. Dies spart Energie und schützt ihre Räume vor
zu starker Sonneneinstrahlung.
4. Bedienung
4.1. Nach der fachgerechten Installation können Sie sofort alle
notwendigen Einstellungen vornehmen. Sie müssen zuerst Datum
und Uhrzeit einstellen. Danach können Sie die Programmierungen
vornehmen. Die Bedienung ist recht einfach. Drücken Sie für
mehrere Sekunden beide Tasten an der TCTED gleichzeitig, um
in den Menümodus zu gelangen. Wählen Sie mit der Abtaste den
gewünschten Menüpunkt aus. Der ausgewählte Menüpunkt wird
im Display schwarz unterlegt. Bestätigen Sie anschließend Ihre
Wahl immer mit der Auf-Taste, dann erst wird die gewünschte
Funktion ausgeführt.
18:14
Di
0 7 . 1 1 . 0 0
4.2. Drücken Sie beide Tasten für
mehrere Sekunden gleichzeitig, um
in den Menümodus zu gelangen.
Menü 2
Menü 2
Einstl.
Einstl.
Modus
Modus
Ende
Ende
4.3. Wählen Sie mit der Abtaste die 4.4. Drücken Sie dann die Auftaste,
gewünschte Funktion aus, bis sie im um die Wahl zu bestätigen, bzw. um
Display schwarz unterlegt ist. die entsprechende Funktion
auszuführen.
5. Auswahl der Landessprache
5.1.Gehen Sie in den Menümodus, wählen Sie Einstl. und dann
Sprache. Wählen Sie dann Deutsch oder eine andere Sprache.
Wählen Sie danach Ende.
11. Technische Informationen
Betriebsspannung .....................230V/50Hz
Kontaktbelastbarkeit ................max. 5 A/230V
Schaltspannung ........................max. ~230V
Relaisausgang...........................230V/50Hz für 60 Sek. aktiv
Schutzart Steuergerät ...............IP 40
Betriebstemperaturbereich .......0 bis 40°C
Sprachen ...................................Deutsch, Französisch, Englisch
Rahmen ....................................Busch-Jaeger alpha nea®
Prüfzeichen
11.1. Die interne Batterie ist ein Akku und braucht nicht gewechselt
zu werden.
11.2. Technische Änderungen dienen dem Fortschritt und bleiben
vorbehalten.

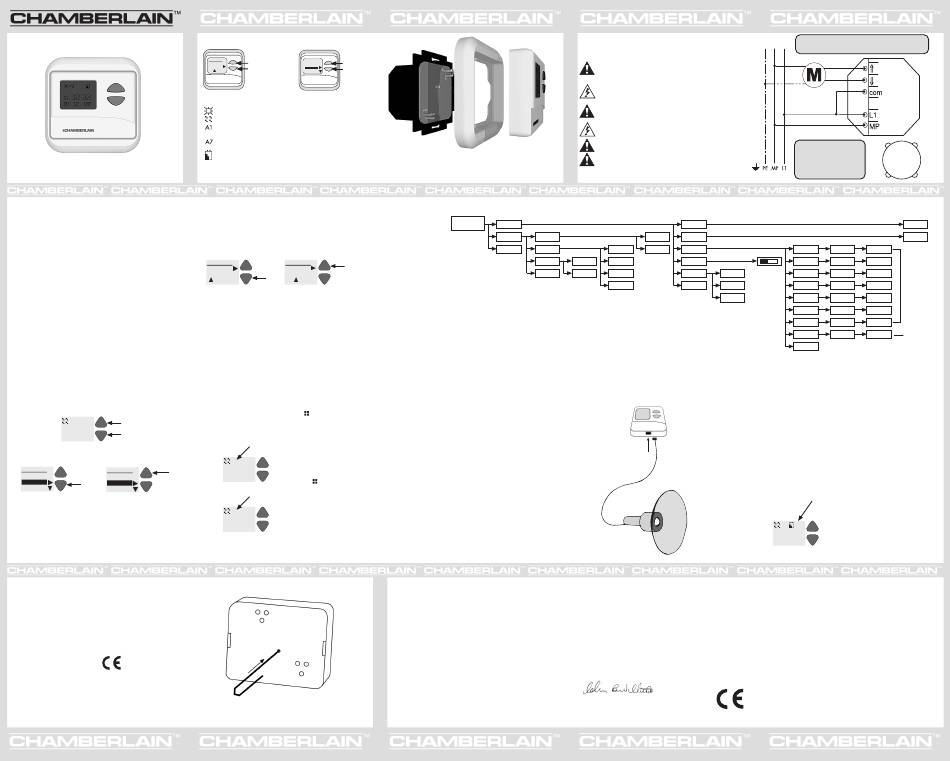

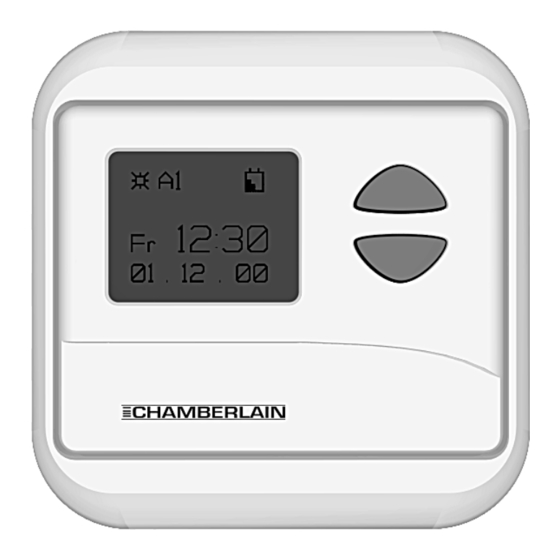

1.Programmschaltuhr TCT2ED
1.1. Tastenfunktionen 1.2. Tastenfunktionen
im Normalfall: im Menümodus:
Dat 11 Menü 3
Auftaste Bestätigungstaste
Modus
18:14
Ende
Abtaste Auswahltaste
1.3. Zeichenerklärung (Displayanzeige)
1.4. Sommerzeit
1.5. Winterzeit
1.6. Tägliche automatische Öffnung und
Schließung zu einer programmierten Zeit.
1.7. Tägliche automatische Öffnung und
Schließung zu unterschiedlichen Zeiten.
1.8. Netzausfall. Uhr läuft im Batteriebetrieb.Ist
die Stromzufuhr unterbrochen erscheint ein
Batteriezeichen im Display. Die Uhr kann dann
nicht in den Menümodus umgeschaltet werden.
6. Einstellung von Uhrzeit und Datum
6.1. Gehen Sie in den Menümodus, wählen Sie Einstl. und dann
Datum. Wählen Sie mit der Abtaste Tag, Monat und Jahr aus
und bestätigen Sie jeweils mit der Auftaste.
6.2. Wählen Sie nun Uhrzeit. Wählen Sie mit der Abtaste Stunden
und Minuten aus und bestätigen Sie jeweils mit der Auftaste.
Datum und Uhrzeit sind jetzt korrekt eingestellt.
Dat 11 Dat 11
02.12.00 24.12.00
6.3. Drücken Sie die Abtaste, bis 6.4. Drücken Sie dann die
der gewünschte Tag erscheint. Auftaste. Der Pfeil springt weiter
zur Monatsangabe.
7. Tägliches Öffnen und Schließen der Rolläden zu einem
festen Zeitpunkt.
7.1. Die TCT2ED kann ihre Rollläden morgens zu einem festen
Zeitpunkt öffnen und abends zu einem festen Zeitpunkt wieder
schließen. Gehen Sie in den Menümodus. Wählen Sie Einstl.,
dann Prog. und dann Tägl. Geben Sie eine Öffnungszeit ein
und bestätigen Sie die Stunden und Minuten mit der Auftaste.
Geben Sie dann eine Schließzeit ein und bestätigen Sie die
Stunden und Minuten wieder mit der Auftaste. Wählen Sie dann
Zurück und nochmals Zurück. Wählen sie dann Modus und
danach Autom. Wählen Sie Ein. Die Uhr springt in den
Normalmodus zurück. Gehen Sie nochmals in den Menümodus.
Wählen Sie Modus und dann Pr-Mod. Wählen Sie Wo-Prg.
Auf dem Display erscheint oben links in der Ecke A1. (Bei
Software Version 1.41 erscheint nur A .) Der Rollladen wird
sich nun jeden Tag zu den programmierten Zeiten öffnen und
wieder schließen.
A1
7.2. Im Programmmodus „A1" öffnet
und schließt sich der Rollladen jeden
18:14
Tag automatisch zur einprogrammierten
Di
Zeit. (Bei Software Version 1.41
0 7 . 1 1 . 0 0
erscheint nur „A" .)
A7
7.3. Im Programmmodus „A7" öffnet
und schließt sich der Rollladen jeden
18:14
Wochentag automatisch zu einer
Di
individuell einprogrammierten Zeit.
0 7 . 1 1 . 0 0
(Bei Software Version 1.41 erscheint
nur „A".)
12. Reset
12.1. Bei Betätigung der Reset-Taste werden alle
Programmparameter und Einstellungen gelöscht.
1.9. Die Teile werden einfach ineinander gesteckt und können
durch vorsichtiges Herausziehen wieder gelöst werden.
Menüstrucktur
MENÜ
Einstl.
MODUS
Modus Autom.
Ende Sensor
Prd.Mod
Zurück
8. Automatisches Öffnen und Schließen der Rollläden zu
unterschiedlichen Zeiten (je nach Wochentag)
8.1. Sie können auch für jeden Wochentag eine andere Öffnungs-
und Schließzeit eingeben. Gehen Sie in den Menümodus. Wählen
Sie Einstl., dann Prog. und dann Mo für Montag. Geben Sie eine
Öffnungszeit ein und bestätigen Sie die Stunden und Minuten
mit der Auftaste. Geben Sie dann eine Schließzeit ein und
bestätigen Sie die Stunden und Minuten wieder mit der Auftaste.
Wählen Sie nun alle anderen Wochentage aus und programmieren
Sie die Öffnungs- und Schließzeiten. Wählen Sie dann Zurück
und nochmals Zurück. Wählen sie Modus und danach Autom.
Wählen Sie Ein. Die Uhr springt in den Normalmodus zurück.
Gehen Sie nochmals in den Menümodus. Wählen Sie Modus und
dann Pr-Mod. Wählen Sie Tag-Prg. Auf dem Display erscheint
oben links in der Ecke A7. (Bei Software Version 1.41 erscheint
nur A.) Der Rollladen wird sich nun an jedem Tag zur individuell
programmierten Zeit öffnen und wieder schließen.
8.2. Wenn Sie anstatt einer Stundenzahl einen Doppelstrich (--)
eingeben, wird die Öffnungs-, bzw., Schließzeit deaktiviert.
(--) erscheint nach der 23. Sie können diese Funktion benutzen,
um den Rollladen abends automatisch schließen zu lassen, um
ihn dann morgens wieder manuell zu öffnen und umgekehrt.
8.3. Unter dem Menüpunkt Pr-Mod. können sie bequem zwischen
den beiden Automatikprogrammen hin und her schalten. Die
Einstellungen des jeweils deaktivierten Programms bleiben dabei
erhalten.
Tag-Prg. = 7 verschiedene Tage
Wo-Prg. = eine Einstellung für alle Tage (täglich)
8.4. Unter dem Menüpunkt Autom. können die
Automatikfunktionen ganz abgeschaltet werden. Auch hier bleiben
die einprogrammierten Zeiten gespeichert.
13. Garantie
Chamberlain GmbH gewährleistet dem Erstkäufer einer Programmschaltuhr für einen
Zeitraum von 24 Monaten (2 Jahre) ab Kaufdatum, dass dieses Produkt frei von
Material-und/oder Verarbeitungsfehlern ist. Der Erstkäufer ist verpflichtet, das Produkt
bei Empfang auf sichtbare Defekte zu überprüfen.
Konditionen: Die Garantie bezieht sich ausschließlich auf die Reparatur oder den
Ersatz von defekten Geräteteilen und deckt nicht die Kosten oder Risiken des Transports
der defekten Teile oder Produkte.
Diese Garantie deckt keine Schäden, die keine Defekte darstellen und durch
unsachgemäßen Gebrauch verursacht wurden (einschließlich des Gebrauchs unter
unvollständiger Einhaltung von Chamberlains Anweisungen zu Installation, Betrieb
und Instandhaltung; versäumte Instandhaltung oder Einstellung; jegliche Anpassungen
oder Änderungen am Produkt), Arbeitskosten für den Abbau oder Wiedereinbau einer
reparierten oder Ersatzeinheit bzw. Ersatzbatterien.
Ein von der Garantie gedecktes Produkt, das Material- oder Verarbeitungsfehler
aufweist, wird (nach Ermessen von Chamberlain GmbH) kostenlos repariert oder
ersetzt. Es liegt im Ermessen von Chamberlain GmbH, ob die defekten Teile repariert
bzw. durch neue oder im Werk überholte Teile ersetzt werden. Falls das Produkt
während der Garantiezeit defekt erscheint, wenden Sie sich bitte an Ihren Verkäufer.
Diese Garantie schränkt die Rechte des Käufers nach den national gültigen Gesetzen
nicht ein. Sie hat auch keine Auswirkung auf die Rechte des Käufers gegen den
Verkäufer, die sich aus dem Kaufvertrag ergeben. Dort, wo keine geltenden nationalen
oder EU-Gesetze gelten, ist diese Garantie das einzige Rechtsmittel des Käufers und
weder Chamberlain GmbH noch ihre Filialen oder Vertreiber sind für Neben- oder
Folgeschäden für ausdrückliche oder stillschweigende Garantien im Zusammenhang
mit diesem Produkt haftbar.
Niemand, auch kein Vertreter, ist berechtigt, für Chamberlain GmbH irgendwelche
andere Haftungen in Verbindung mit dem Verkauf dieses Produkts zu übernehmen.
2. Vor der Montage bitte unbedingt beachten
2.1. Sicherheitshinweise
2.2. Solche Warnzeichen bedeuten „VORSICHT",
eine Aufforderung zur Beachtung, da ihre Missachtung
Personen-bzw. Sachschäden verursachen kann. Bitte
lesen Sie diese Warnungen sorgfältig.
2.3. Die Nichtbeachtung der folgenden
Sicherheitsregeln kann ernsthafte Personen- oder
Sachschäden verursachen.
2.4. Achtung: Für die Sicherheit von Personen ist es
wichtig, diese Anweisungen zu befolgen. Diese
Anweisungen sind aufzubewahren.
2.5. Errichten, Prüfen und Inbetriebnahme des 230V
Anschlusses darf nur von einem Elektrofachmann
ausgeführt werden.
2.6. Installation und Verdrahtung müssen gemäß den
örtlichen Bau- und Elektrovorschriften erfolgen.
2.7. Kindern nicht erlauben, mit Bedieneinheiten zu
spielen, Bedieneinheiten von Kindern fernhalten.
Datum
Ein Uhrzeit
Ein Aus Prog.
WoPr. Nur * Sensor
)
TagPr. Nur Sprache Deutsch
Aus Zurück English
Frncais
9. Zubehör
9.1. An die TCT2ED kann der Kabellichtsensor WTMLS1
angeschlossen werden. Der Kabellichtsensor ist die ideale Ergänzung
zur TCT2ED. Mit dem WTMLS1 können Sie ihre Rollläden
helligkeitsabhängig steuern. Sie können diesen Sender so einstellen,
dass er bei zu starker Sonneneinstrahlung die Läden automatisch
schließt und sie bei nachlassender Sonneneinstrahlung wieder
öffnet. Auch kann der WTMLS1 Ihre Läden abends bei Einbruch
der Dämmerung schließen. (Im Sommer später und im Winter
früher.) Das spart Heizkosten und Energie. Der Einbau des
Kabellichtsensors WTMLS1 kann auch nachträglich erfolgen. Sie
erhalten ihn als Zubehör.
TCT2ED
WTMLS1
14. Konformitätserklärung
14.1. Konformitätserklärung
Die Programmschaltuhr Modell Nr. TCT2ED erfüllt alle Bedingungen der
Richtlinien
EN55014, EN61000-3, ETS RES 0908, EN60555, & EN60335-1
sowie die Zusätze 73/23/EEC, 89/336/EEC
14.2. Integrationserklärung
Die Programmschaltuhr Modell TCT2ED erfüllt, wenn sie in Verbindung
mit einem Rollladen oder Markise gemäß Herstelleranweisungen installiert
und instand gehalten wird, alle Bedingungen der EU-Richtlinie 89/392/EEC
und deren Zusätze.
14.3. Ich, der Unterzeichner, erkläre hiermit, dass das vorstehend
genannte Gerät und das in der Montageanleitung aufgeführte
Zubehör die vorstehenden Vorschriften und Richtlinien erfüllt.
Colin B. Willmott -Chefingingenieur-
Chamberlain GmbH
D-66793 Saarwellingen
Februar 2001 © 2001 Chamberlain GmbH
2.8. Zur Montage muss die Anlage unbedingt
spannungslos geschaltet werden.
2.9. Bei umgekehrten
2.10.
Lauf des Antriebs bitte Auch geeignet
zum Einbau in
die Anschlussleitung des
Normschalterdose
Motors an den Klemmen
DIN 49073
tauschen. (60mm)
Datum
Uhrzeit
Mo Öffngszeit Schließzeit
Di Öffngszeit Schließzeit
Mi Öffngszeit Schließzeit
Tag-Prg.
Öffngszeit Schließzeit
Do
Fr Öffngszeit Schließzeit
Sa Öffngszeit Schließzeit
So Öffngszeit Schließzeit
Wo-Prg.
Tägl. Öffngszeit Schließzeit
Zurück
10. Wenn's mal nicht funktioniert...
10.1. Die Uhr springt nicht in den Menümodus um.
-Halten Sie beide Tasten länger als 4 Sekunden gedrückt.
-Überprüfen Sie die Stromzufuhr. Ist die Stromzufuhr unterbrochen
erscheint ein Batteriezeichen im Display. Die Uhr kann dann nicht
in den Menümodus umgeschaltet werden.
10.2. Die Menüpunkte funktionieren nicht.
-Drücken Sie so oft die Abtaste bis der gewünschte Menüpunkt
schwarz unterlegt ist. Drücken Sie dann die Auftaste, um Ihre
Wahl zu bestätigen.
10.3. Die Rolläden reagieren nicht zur gewünschten Uhrzeit.
-Überprüfen Sie die Einstellungen von Datum und Uhrzeit.
-Aktivieren Sie die Programmfunktion im Menü Autom.
-Aktivieren sie den korrekten Programm-Modus im Menü Pr-Mod.
10.4. Bei Stromunterbrechung kann die Uhr nicht programmiert
werden. Im Display leuchtet ein Batteriezeichen.
A7
18:14
Di
0 7 . 1 1 . 0 0
10.5. Hotline +49 (0) 68 38 907 100
709172
