Chamberlain WTMT2 Bedienungsanleitung

1. Sicherheitshinweise
1.Elektrische Geräte dürfen nur durch eine Elektrofachkraft angeschlossen und
montiert werden.
2. Die nationalen Vorschriften und Sicherheitsbestimmungen sind zu beachten.
3.Außergewöhnlich starke Störfelder können zu Beeinträchtigungen der
mikroprozessorgesteuerten Schaltuhr führen.
2.Eigenschaften
• automatische Sommer- bzw. Winterzeit wählbar
• bis zu 14 Tages - oder Wochenprogramme programmierbar
• Programmrückschau
• Zufallsprogramm
• Gangreserve
• Anschluß eines CHAMBERLAIN-Sonnen/Dämmerungssensors WTMLS1
3.Technische Daten
Modell: WTMT2
Betriebsspannung: 230 V
Nennfrequenz: 50 - 60 Hz
Leistung: max. 1,8 W
Schaltleistung: max. 5 A, 250 V˜
Speicherplätze: 14
Meßrate des Sensors: 10 Minuten
Schaltdauer des Relais: 55 sec.
Zul. Umgebungstemp.: -10°C bis + 50°C
Technische Änderungen vorbehalten!

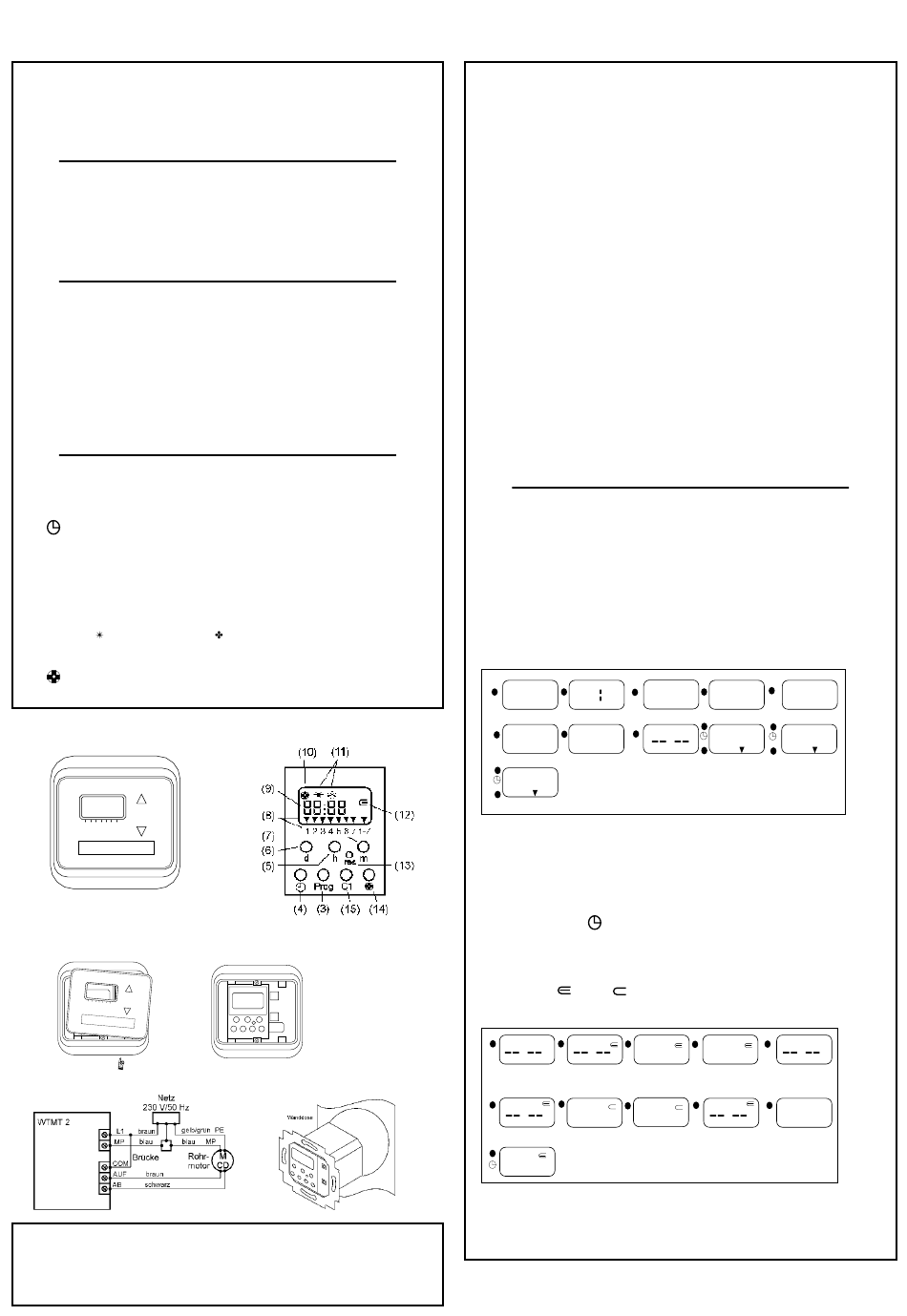

4.Bedienungselemente und Display-Anzeigen
(1) manuelle Bedienung AUF
(2) manuelle Bedienung AB
(3) Prog Programmiermodus einschalten - Speichern - Abfragen
(4) - Uhrzeitmodus einschalten
- Einstellmodus für Uhrzeit und Datum aktivieren in Kombination mit
(5) h Stunden einstellen
(6) d Wochentag einstellen
(7) m Minuten einstellen
(8) Anzeige des Wochentages (1 = Mo ... 7 = So)
(9) Anzeige der Uhrzeit oder des Datums
(10) Anzeige bei aktiviertem Zufallsprogramm
(11) Sommer- ( ) / Winterzeitanzeige ( )
(12) Schaltzustand des Timermoduls
(13) res RESET - Gesamtlöschung
(14) Zufallsprogramm aktivieren
(15) C1 Betriebsartvorwahl
5.Montage
1. Abdeckung entfernen
3. Elektrischer Anschluß
• Für den Rechtseinbau müssen die Anschlußleitungen schwarz und braun
getauscht werden: schwarz -> AUF und braun -> AB
• Sollen mit einer Zeitschaltuhr mehrere Rolladenantriebe betätigt werden, muß für
jeden Antrieb einTrennrelais zwischengeschaltet werden (Sonderzubehör).
Die CHAMBERLAIN-Zeitschaltuhr WTMT2
für Rohrmotoren CD 10, CD 30, CD 50, MD 50, MD 80
2. Rahmen entfernen
4. Uhr einsetzen
Hinweise!
6. Allgemeine Bedienungshinweise
6.1 Manuelle Bedienung
Durch Drücken der AUF- (1) oder AB-Taste (2) kann der Rolladen manuell bedient
werden. Um ein ungewolltes Betätigen des Motors zu vermeiden, reagieren die
Tasten etwas verzögert.
6.2 Tabelle Sommer- /Winterzeitumschaltung
no nur Tagesprogramm möglich
dat automatische Sommer- /Winterzeitumschaltung für Mitteleuropa gültig
(werksseitig voreingestellt)
dat1 automatische Umschaltung letztes Wochenende im März und letztes
Wochenende im Oktober für Deutschland, Frankreich...
dat2 Umschaltgesetz für GB
dat3 Umschaltgesetz für Nordamerika
6.3 RESET(Gesamtlöschung)
Bei einem RESET werden alle Uhrzeit- und Datumsangaben gelöscht, die zuvor
eingegebenen Schaltprogramme bleiben erhalten.
Halten Sie zum RESET die Taste res mit einem spitzen Gegenstand für ca.
1 Sekunde fest. (Zum Löschen der Schaltprogramme siehe Punkt Programme löschen)
6.4 Automatischer Rücksprung
Wird im Abfrage- oder Programmiermodus für längere Zeit keine Taste bedient, so
springt die Anzeige selbsttätig nach ca. 40 Sekunden in den Automatikbetrieb
zurück.
6.5 Schnellvorlauf
Der Schnellvorlauf beim Programmieren schaltet sich ein, wenn die
Tasten h oder m für mehr als 4 Sekunden festgehalten werden.
6.6 Automatik aus- /einschalten
Ausschalten
Taste 1 und 2 gleichzeitig bis das Display ausschaltet.
Einschalten
Taste 1 und 2 gleichzeitig, bis das Display wieder erscheint.
7. Inbetriebnahme und Programmierung
Die folgenden Abbildungen zeigen die für die Inbetriebnahme und
Programmierung jeweils zu betätigenden Tasten und deren Reaktion im
Display. Bei Falscheingabe ist die res-Taste zu drücken (im Display erscheint: dat)
und die Eingabe zu wiederholen.
7.1 Erstinbetriebnahme (mit Datum für unterschiedliche Öffnungszeiten)
Beispiel:
Betriebsart:
Datum der Programmierung:
Uhrzeit der Programmierung:
Mit der Taste C1 kann das gewünschte Umschaltgesetz aus der Tabelle für
Sommer-/Winterzeitumschaltung ausgewählt werden.
dAt dAt
res C1 Prog
O8.O3
O8.OI
m Prog
d
d
9:59
+
m
1 2 3 4 5 6 7
7.2 Programme für Öffnungs- und Schließzeiten eingeben
7.2.1 Allgemeines zur Programmierung
Es können bis zu 14 Programme eingegeben werden. Die Eingabe wird mit der
Taste Prog gestartet. Nach der Eingabe werden die Daten durch Betätigen der
Taste Prog gespeichert. Die Anzeige --:-- nach Betätigen der Taste Prog zeigt
einen freien Speicherplatz an, d.h. ein weiteres Programm kann jetzt eingegeben
werden. Wenn Sie die -Taste drücken, verlassen Sie den Programmiermodus.
7.2.2 Programmierung - Tagesprogramme (ohne Datum)
Für die Tagesprogrammierung muß die Betriebsart no eingestellt sein. Mit der
Taste C1 wird während der Programmierung die Fahrtrichtung des Antriebs
festgelegt.
Beispiel: (AUF = , ZU = )
Der Rolladen soll täglich um 09:08 Uhr geöffnet und um 18:30 Uhr geschlossen
werden.
: :
Prog C1 h
:
I8:OO
h m I8:3O
C1
9:59
7.2.3 Programmierung - Wochenprogramme
Diese Zeitschaltuhr verfügt über die Möglichkeit Wochenprogramme mit freier
Tagesblockbildung einzugeben. Gleiche Schaltzeiten, die an mehreren Tagen der
Woche eintreten, belegen lediglich einen Speicherplatz.
dat1 (gültig ab: 01.01.1996)
Freitag, 08.03.1996
09:59
19 95 19 96
OI.OI
Prog
d
d
d
:
O:OO 9:OO
+
+
d
1 2 3 4 5 6 7 h 1 2 3 4 5 6 7
:
9:OO 9:O8
m Prog
:
End
Prog Prog
