Befestigung für eine schwere DSLR, besonders mit einem langen Objektiv (mehr als 1,5 kg,
einschließlich Objektiv)
Eine DEC-Montagehalterung mit einem Gegengewicht (GGW) und einer Gegengewichtsstange ist für
eine bessere Balance und Leistung erforderlich.
Um die DEC-Montagehalterung zu installieren, entfernen Sie den Kamera-Montagehalter von der
Montierung.
Entfernen Sie die Kappe des Polsuchers. Installieren Sie die DEC-Halterung und ziehen Sie die
Sicherungsschraube fest, um sie zu sichern.
Installieren Sie die Gegengewichtsstange und montieren Sie das Gegengewicht.
Lockern Sie die zwei Verriegelungsschrauben des DEC-Kamera-Montageblocks, um sie von der
DEC-Basis an der DEC-Montagehalterung zu entfernen. Befestigen Sie den DEC-Kamera-
Montageblock an der Unterseite der DSLR-Kamera und sichern Sie ihn, indem Sie den Block drehen.
Bringen Sie den DEC-Kamera-Montageblock wieder an der DEC-Basis an und ziehen Sie die beiden
Sicherungsschrauben fest.

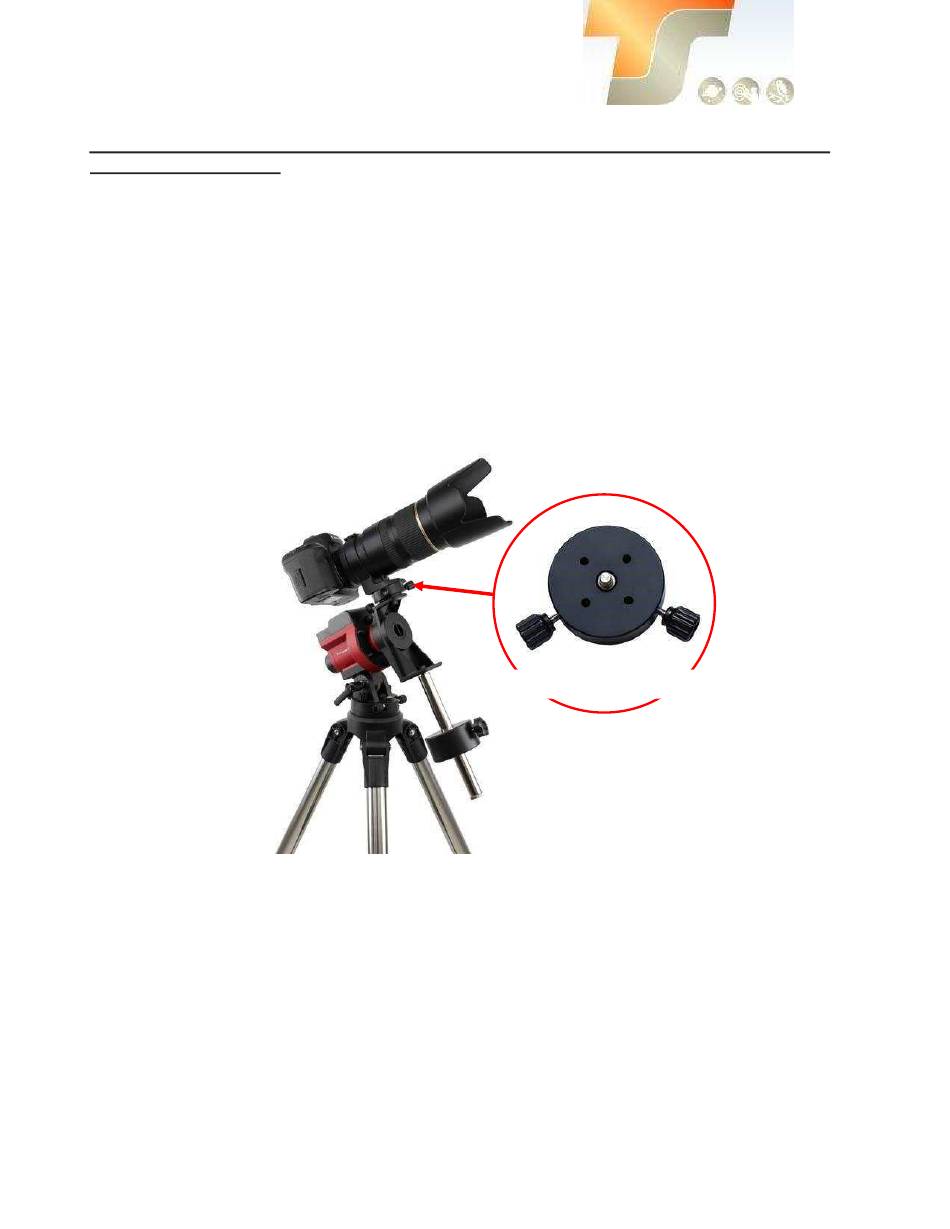

Abbildung 14. Montage einer Kamera mit DEC-Halterung und GGW
Lassen Sie die RA-Kupplungsscheibe los, indem Sie sie gegen den Uhrzeigersinn drehen (CCW),
während Sie die DEC-Montagehalterung halten. Bewegen Sie die Kamera / GGW langsam in die
horizontale Position und gleichen Sie die Last in RA-Richtung aus, indem Sie die GGW-Achse ein-
oder ausfahren. Mehr als ein GGW kann verwendet werden. Bringen Sie die Montierung wieder nach
oben und arretieren Sie die RA Kupplungsscheibe erneut.
DEC Kamera Montierungsblock
13
