- Seite 1 Bedienungsanleitung SkyGuider™ Pro Texte und Bilder iOptron und TS-Optics...
-
Seite 2: Inhaltsverzeichnis
4. Wartung und Instandhaltung ......................27 4.1. Instandhaltung ........................... 27 4.2. Fehlerbehebung ......................... 27 4.3. iOptron Kundendienst ......................... 29 4.4. Produkt Entsorgung, Anweisungen zur Entsorgung ..............29 4.5. Batterieaustausch- und Entsorgungshinweise ................29 Anhang A. -
Seite 3: Übersicht Über Die Skyguidertm Pro-Kamerahalterung

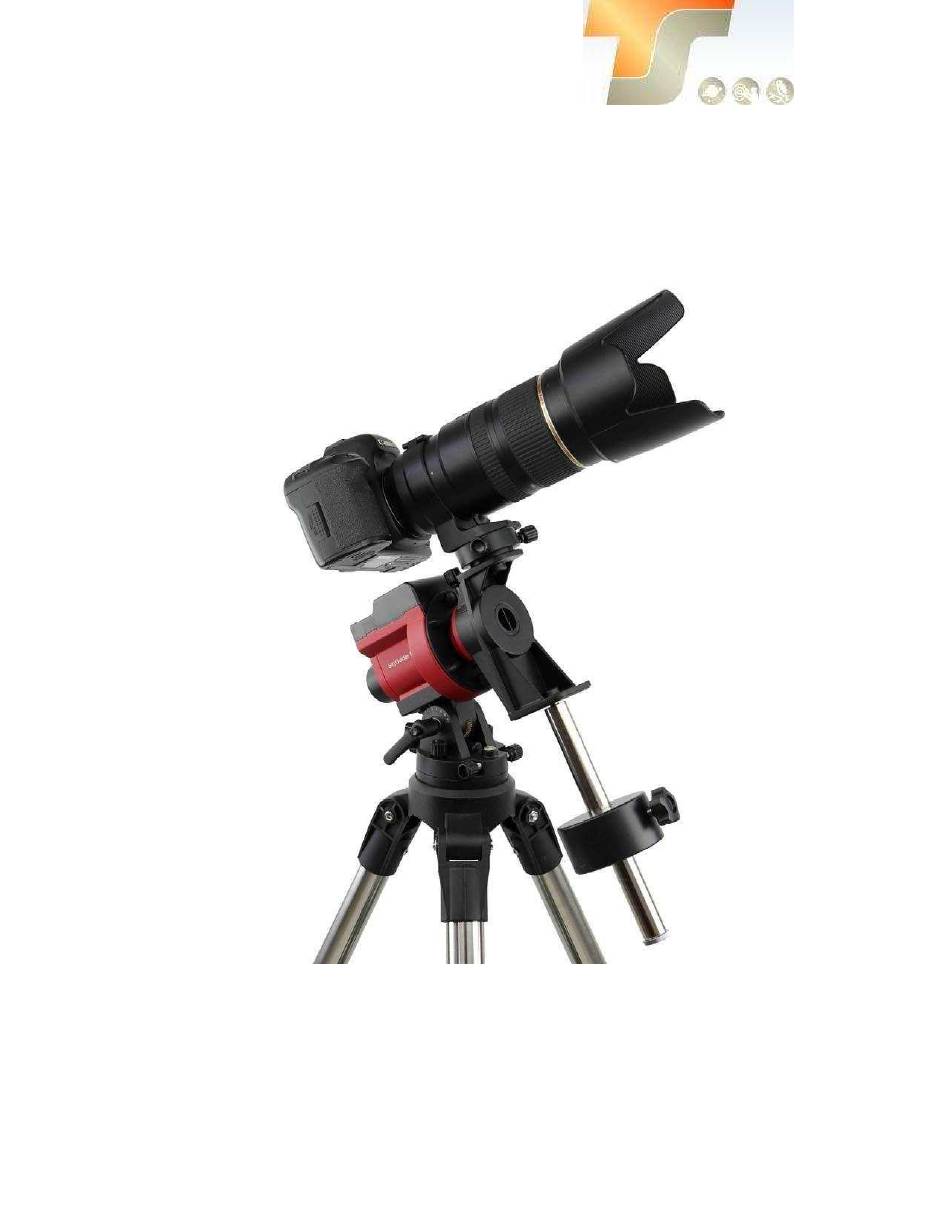

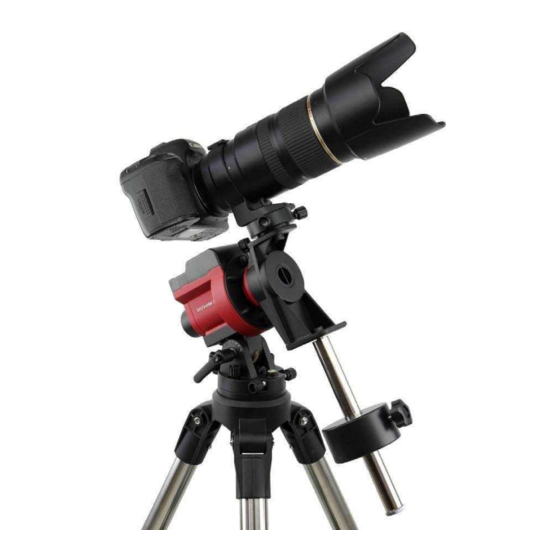

1. SkyGuider Übersicht über die SkyGuiderTM Pro-Kamerahalterung Vorstellung des SkyGuiderTM Pro - iOptrons Kamera-Tracking-Gerät der nächsten Generation! Abbildung 1. SkyGuider Pro Montierungskopf Die neu gestaltete SkyGuiderrTM Pro-Montierung ist kompakt, klein genug, um auf Ihre Handfläche zu passen, hat eine bessere Präzision, ein leises Tracking, eine integrierte wiederaufladbare Stromquelle, ST-4-Anschluss und einen Kamera-Steuerungs-Anschluss. -
Seite 4: Eigenschaften
• Leises Tracking für reibungslose Kamerabewegung, perfekt für Langzeitbelichtungen • Abnehmbare Alt-Azi-Basis mit feinen Breiten- und Azimut-Einstellungen • Enthält die iOptron AccuAlignTM Dunkelfeldbeleuchtung, einstellbar • Betrieb in der nördlichen und südlichen Hemisphäre möglich • Schnelles Drehen (144x) für die Anpassung der Kameraeinstellung •... -
Seite 5: Skyguidertm Pro Kamerahalterung
• DEC - Montagehalterung • Gegengewicht und Gegengewichtsstange • Vixen-Schwalbenschwanz- Klemmung • Optionaler Kugelkopf separat erhältlich (# 3305A) • Optionales Stativ (# 3221) • Optionale Go2Nova® 8408 Handsteuerung (# 8408) • Optionales DSLR-Kamera-Auslösekabel 4 Tracking-Geschwindigkeiten (1x, 1 / 2x, Solar und Mond). 1x Himmelsverfolgung zur Abbildung des Himmels und der Sterne;... - Seite 6 Eine Stromquelle mit einem USB-Anschluss zum Laden von Ladegeräten, z. B. ein SmartphoneLadegerät, ein Laptop mit USB-Anschluss oder ein Zigarettenanzünderadapter oder ein tragbarer Akku • Eine Kamera Benötigtes Zubehör für Polaralignment: • iPhone/iPad App (https://itunes.apple.com/us/app/ioptron-polar-scope/id564078961?mt=8) • oder Android App (https://play.google.com/store/apps/details?id=com.techhead.polarfinder) • ® Optional Go2Nova 8408 Handkontroller •...
-
Seite 7: Beschreibung
ONLINE - INHALT (klicken Sie im Menü "Support") www.iOptron.com • Quick Start Guide • Video Instruktion • Zubehör • Tips für das Setup • Bewertungen und Feedback von anderen Kunden 2.3. Beschreibung Abbildung 4. Vorder -und Rückansicht des SkyGuider 1- Kamera-Montageblock... - Seite 8 5- Netzschalter 6- Batteriestatusanzeige 7- Funktionstaste 8- Richtungstaste 9- Montierungs-Statusanzeige 10- GUIDE-Port für ST-4 Autoguiding 11- Buchse für Kameraauslöser 12- Micro-USB-Anschluss 13- HBX-Port für optionale Handsteuerung Abbildung 6. Alt-Azimut Polhöhenwiege 14- Schwalbenschwanz-Sattel 15- Polhöhen - Feststellknopf 16- Azimut - Einstellknopf 17- Schwalbenschwanzarretierknopf 18- Azimut - Feststellknopf 19- Basis...
-
Seite 9: Skyguidertm Pro Inbetriebnahme
Abbildung 7. DEC - Halterung und Gegengewichtspaket 23- Vixen-Schwalbenschwanz-Halterung 24- DEC Kamera-Montageblock 25- DEC Basis 26- DEC Halterung 27- Schrauben für Schwalbenschwanz-Sattelbefestigung 28- 3/8 "Kugelkopf-Befestigungsschraube 29- Gegengewichtsstange 30- Gegengewichtsstange Sicherheitsschraube 31- Gegengewicht 2.4. SkyGuider Pro Inbetriebnahme HINWEIS: Der SkyGuiderTM Pro-Mount ist ein astronomisches Präzisionsinstrument. Es wird dringend empfohlen, dass Sie das gesamte Handbuch lesen und sich mit der Nomenklatur und den Funktionen aller Komponenten vertraut machen, bevor Sie mit der Montage beginnen. - Seite 10 Die Eingangsleistung sollte 5 V, 1 A betragen. Es dauert normalerweise 5 Stunden, bis die interne Li-Poly-Batterie aufgeladen ist, um 80 % der vollen Leistung zu erreichen. Wenn der Akku vollständig geladen ist, sollte die Akkustatusanzeige schnell blinken (ca. 5 Hz). Sie können den SkyGuiderTM Pro mit ein- oder ausgeschaltetem Netzschalter aufladen.
- Seite 11 Die Alt-Azi-Basis passt zu jeder Standard-Kamera oder jedem Stativ mit 1/4" oder 3/8" Gewinde. Durch Einfügen der 1/4" -3/8" Gewindekonverter kann man den entsprechenden Anschluss erreichen. Abbildung 10. Schwalbenschwanzbasis mit 1/4" -3/8" Gewindekonverter montieren Um die Alt-Azi-Basis zu verwenden, schieben Sie einfach die Kopfbasis in den Alt-Azi-Basis Schwalbenschwanzsattel.
- Seite 12 Für eine leichte Nutzlast (weniger als 1,5 kg, einschließlich Objektiv) Eine DSLR kann über einen Kugelkopf direkt an der SkyGuiderTM Pro-Montierung angebracht werden. Lösen Sie die Befestigungsschraube des Kamerahalterungsblocks, um den Kamerahalterungsblock vom SkyGuiderTM Pro zu entfernen. Befestigen Sie den Montageblock an der Basis eines Kugelkopfs (nicht im Lieferumfang enthalten) mit einer 3/8"...
- Seite 13 Befestigung für eine schwere DSLR, besonders mit einem langen Objektiv (mehr als 1,5 kg, einschließlich Objektiv) Eine DEC-Montagehalterung mit einem Gegengewicht (GGW) und einer Gegengewichtsstange ist für eine bessere Balance und Leistung erforderlich. Um die DEC-Montagehalterung zu installieren, entfernen Sie den Kamera-Montagehalter von der Montierung.
- Seite 14 Abbildung 15. Ausbalancieren Sie können auch die DEC - Basis von der kurzen Armseite der DEC - Montagehalterung zur langen Armseite (Abbildung 16a) entfernen oder einen Kugelkopf auf den DEC - Kamerahalterungsblock (Abbildung 16b) montieren oder einen Kugelkopf auf die DEC Montagehalterung über die Kugelkopf Befestigungsschraube montieren (Abbildung 16c).
- Seite 15 Schritt 4. Einstellungen SkyGuider Angenommen, Sie verwenden die SkyGuiderTM Pro-Montierung mit der Alt-Azi-Basis und in der nördlichen Hemisphäre. Stellen Sie sich mit Hilfe eines Kompasses oder eines elektronischen Kompasses von Ihrem Smartphone aus auf den Berg in den wahren Norden. Bitte beachten Sie, dass der wahre Norden nicht unbedingt auf den magnetischen Norden Ihres Kompasses ausgerichtet ist.
- Seite 16 Sie fertig sind. Die Abweichung zum Nordpol beträgt etwa 40 Minuten (oder etwa 1 Grad in der südlichen Hemisphäre mit Sigma Octantis). 2. Quick Polar Alignment Sie können das iOptron AcuAlignTM Dunkelfeld-Polarisierfeld für eine einfache und genaue Polarausrichtung verwenden. Dies wird erreicht, indem die Polarachse der Montierung parallel zur Rotationsachse der Erde angeordnet wird.
- Seite 17 Polaris in der nördlichen Hemisphäre befindet. (oder Sigma Octantis in der südlichen Hemisphäre.) Sie können diese Informationen über eine iPhone / iPad App finden (iOptron Polar Scope im Apple iTunes Store) erhalten. In Abbildung 20 ist eine Bildschirmaufnahme eines iPhone Diagramms gezeigt.
-
Seite 18: Erweiterte Anwendungen
Abbildung 21. Stellen Sie die Position des Polarsterns ein Passen Sie die Höheneinstellung mit Hilfe des Polhöhen- Einstellknopfes und das Azimut mit Hilfe des Azimut-Einstellknopfes an, um den Polaris an der gleichen Stelle auf dem Polsucher, wie auf Ihrem iPhone / iPad Bildschirm angezeigt, zu platzieren. In diesem Fall wird Polaris bei einem Radius von 40,2 ' und einem Winkel von 00 Stunden 18,4 Minuten angeordnet. -
Seite 19: Befestigen Sie Ein Teleskop
Wenn Sie einen Autoguider haben, dessen Pin Belegung ST-i von SBIG entspricht, wie z.B. Meade / Losmandy / Takahashi / Vixen, stellen Sie sicher, dass für die SkyGuiderTM Pro-Montierung ein geeignetes Kabel verwendet wird. Detaillierte Informationen zur Bedienung finden Sie in der Anleitung Ihrer Guidingkamera und in der entsprechenden Software. -
Seite 20: Der Optionale 8408 Hand Controller
Abbildung 25. Dual Kamera Montage 3.4. Der optionale 8408 Hand Controller Ein Go2Nova® 8408-Handcontroller mit der neuesten Firmware kann an den HBX-Port einer SkyGuiderTM Pro-Montierung angeschlossen werden, um die Montierung in der RA-Achse zu schwenken, die Montierungsparameter einzustellen, die Polarstern-Position anzuzeigen und den Kameraverschluss zu steuern. -
Seite 21: Tastenbeschreibung
• HBX-Port (Handbox): Verbinden Sie den Handcontroller über ein 6-poliges RJ11-Kabel mit der Montierung. • Serieller Anschluss: Schließen Sie den Handcontroller über ein RS232 4-poliges (4P4C) RJ9-Kabel (iOptron-Element # 8412) an einen Computer an, um die Firmware des Handcontrollers zu aktualisieren. Die Belegung der seriellen Schnittstelle ist in Abbildung 27 dargestellt. -
Seite 22: Überprüfen Der Batterie
Firmware Information Diese Funktion zeigt die Position des Polarsterns für die schnelle Polarausrichtung mit dem iOptron® AccuAlignTM Polsucher an. In der nördlichen Hemisphäre wird die Position von Polaris angezeigt, während in der südlichen Hemisphäre die Position von Sigma Octantis angezeigt wird. -
Seite 23: Einstellungen
HINWEIS: Wenn Sie sich in der südlichen Hemisphäre befinden, wird Sigma Octantis für die Polarausrichtung ausgewählt. Zum Beispiel am 20. Mai 2010, 20:00 Uhr in Sydney, Australien (Lat S33º51'36 "und Long E151º12'40"), 600 Minuten vor UT, ist die Sigma Octantis Position 1h21,8m und 64,4m. - Seite 24 Alle Zeitzonen in Nordamerika sind "UTC -", wie in der folgenden Tabelle gezeigt, also stellen Sie sicher, dass das Display "UTC -" anstelle von "UTC +" in Nord- oder Südamerika anzeigt. Time Zone Hawaii Alaska Pacific Mountain Central Eastern Berlin Stunden hinter UT Enter UTC -600...
- Seite 25 B. Singnaltöne Mit der Handsteuerung kann ein Benutzer den Signalton teilweise ausschalten oder sogar in den MENU => “Settings” => “Set Ruhemodus wechseln. Um diese Einstellung zu ändern, drücken Sie Beep”, Set Up Time and Site Set Beep Display Set Tracking Rate Wählen Sie einen von drei verfügbaren Modi "Always On"...
-
Seite 26: Fernsteuerung Kamera
E. Beleuchtung Verwenden Sie diese Funktion, um die Lichtintensität der Beleuchtung vom SkyGuider Pro einzustellen. Wenn Sie ein beleuchtetes Fadenkreuzokular haben und dieselbe Halterung haben, können Sie mit dieser Option die Lichtintensität einstellen. F. Sprache Wählen Sie eine der unterstützten Menüsprachen. -
Seite 27: Wartung Und Instandhaltung
bewegen: "Eingabeintervall" und dann "Anzahl der Aufnahmen eingeben". Wenn Sie die Einstellungen abgeschlossen haben, bewegen Sie den Cursor auf ► und drücken Sie ENTER, um mit der Aufnahme zu beginnen. Wenn Sie die Fernsteuerung einstellen, piepst der Handregler, bevor Sie mit dem Fotografieren beginnen. Input shutter length Input interval ►... - Seite 28 6. Kann man den Stern während der Polarausrichtung nicht klar durch den Polsucher sehen? Der Polsucher ist in der Fabrik für die durchschnittliche Sehstärke kalibriert. Sie müssen den Polsucher aus der Halterung nehmen und das Objektiv justieren. Kontaktieren Sie iOptron für eine Anweisung.
-
Seite 29: Ioptron Kundendienst
Einzelheiten zur Art des Problems sowie Ihren Namen, Adresse, E-Mail-Adresse, Kaufinformationen und Telefonnummer tagsüber an. Wir haben festgestellt, dass die meisten Probleme durch E-Mails oder Telefonanrufe gelöst werden können. Wenden Sie sich daher bitte zuerst an iOptron, um zu vermeiden, dass die Montierung zur Reparatur eingeschickt wird. -
Seite 30: Anhang A. Technische Spezifikationen
Technische Spezifikation Montierung Kompakte Einachsen EQ Nachführung Zuladung (MAX) Montierungsgewicht 1kg mit Batterien Montierungsgewicht mit Basis 1.450kg mit Batterien Material Aluminium Φ 35mm, Stahl RA Achse Φ88mm, 144 Aluminium Schneckenwelle Φ 15.2mm, Messing Schneckenrad Periode 600 sec Lager 4 Stück Motorantrieb DC-Servo mit optischem Encoder Nachführung... - Seite 31 Kameraansteuerung Handkontroller Ist möglich (optional 8408 HC) Betriebsspannung Interne, aufladbare Batterien Batterietyp Li-Poly, 3.7V, 2000mAh Betriebsdauer Bis zu 20 Stunden bei 20ºC Power charge port Micro USB (5V), 80% Ladung in 5 Stunden Vixen Level, 3/8” Anschluss (1/4” Konverter) Klemmung Breitengrad-Einstellbereich -30º...
- Seite 32 Zubehör Refraktoren TSApo60f6 INED70...
- Seite 33 Polsucher Zur Beleuchtung ist die optionale LED-Beleuchtung (Artikel 3333) erforderlich IO3333 IO3330-1200 Tasche TSBAG53...
- Seite 34 Stative IO3221 Kugelköpfe IO3305A TS-BH-51AT Handbox IO8408CEM...
