Für eine leichte Nutzlast (weniger als 1,5 kg, einschließlich Objektiv)
Eine DSLR kann über einen Kugelkopf direkt an der SkyGuiderTM Pro-Montierung angebracht
werden. Lösen Sie die Befestigungsschraube des Kamerahalterungsblocks, um den
Kamerahalterungsblock vom SkyGuiderTM Pro zu entfernen. Befestigen Sie den Montageblock an
der Basis eines Kugelkopfs (nicht im Lieferumfang enthalten) mit einer 3/8" Gewindebohrung und
drehen Sie den Montageblock, um ihn am Kugelkopf zu befestigen, wie in Abbildung 12 gezeigt.
Befestigen Sie den Montageblock wieder am SkyGuiderTM Pro
ziehen Sie die Feststellschraube fest.
(a)

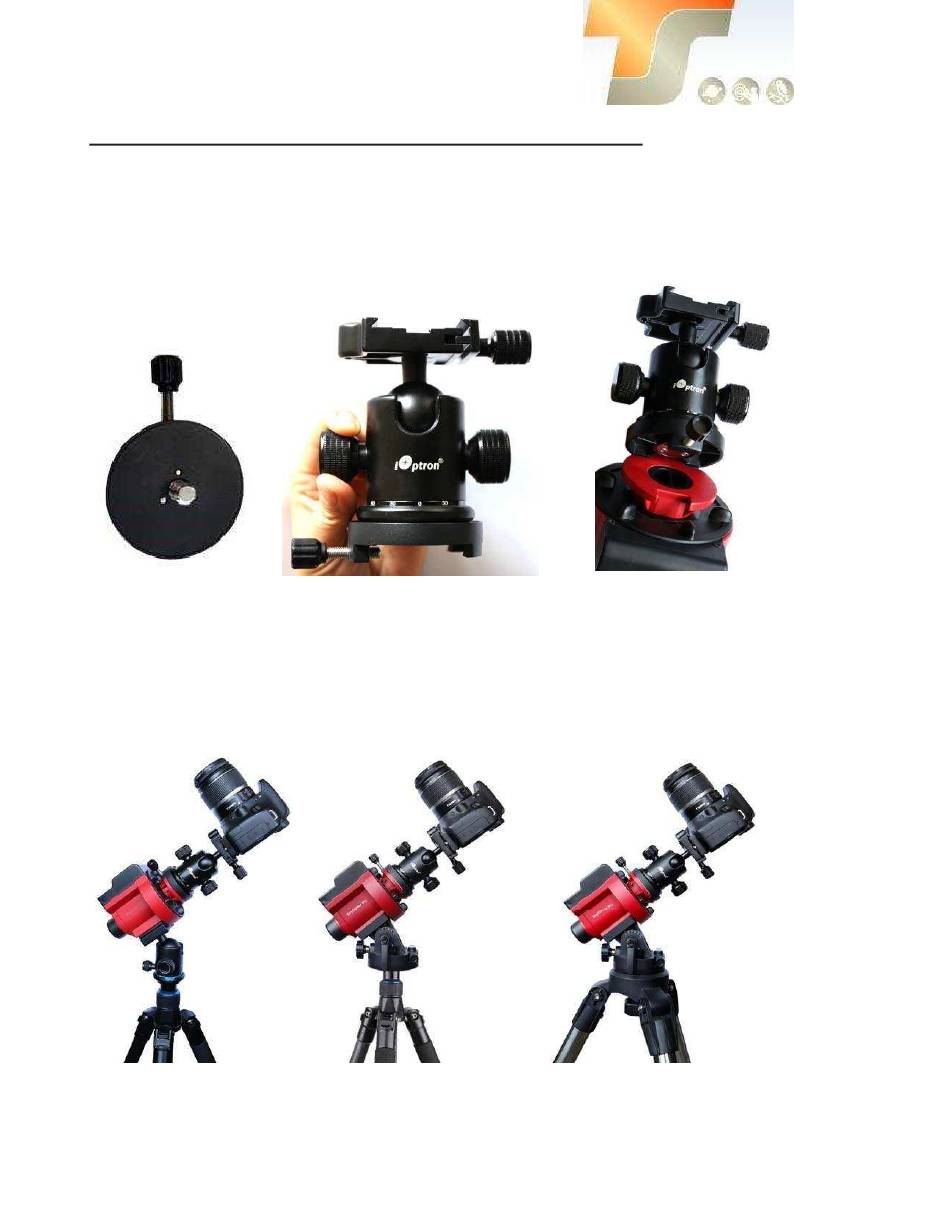

Abbildung 12. Befestigen Sie einen Kugelkopf am Montageblock
Befestigen Sie schließlich die Schnellwechselplatte des Kugelkopfs an der Unterseite der DSLR-
Kamera und befestigen Sie sie mit der 1/4"- Schraube, dann befestigen Sie die Kamera am Kugelkopf
(Abbildung 13).
Abbildung 13. Befestigung der Kamera
(b)
