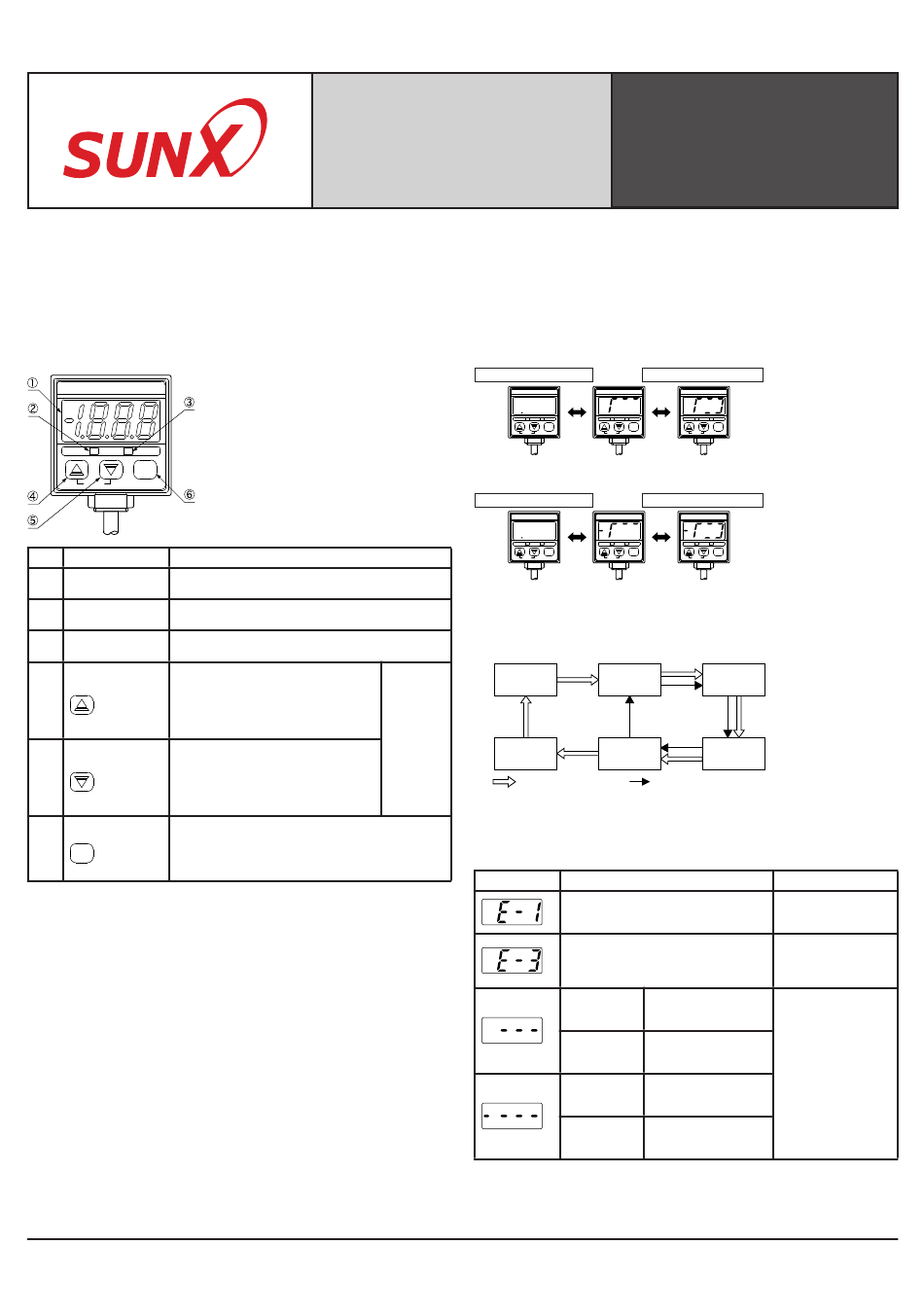

Bedienungshinweise
Diese Kurzanleitung dient lediglich zur Übersicht der Funktionen der Druck-
sensorserie DP2
Produktbeschreibung
DP2-20
-101.3kPa
OUT1 OUT2
MODE
0-ADJ
Nr Beschreibung
3 1/2 stelliges LED- Anzeige von: Druckwert, Einstellungen, Fehlermeldungen,
1
Anzeige Status
LED Transistoraus-
2 Leuchtet bei durchgeschalteten Transitor für Ausgang 1
gang 1 (orange)
LED Transistoraus-
3 Leuchtet bei durchgeschalteten Transitor für Ausgang 2
gang 2 (grün)
• Initialisierung: Anwahl der Ziffernstelle
• Grenzwert setzen: Erhöhen des Druckwer-
Pfeiltaste ‚obenʻ
tes (Überdrucktypen) bzw. Erniedrigen des
4
Wertes (Vakuumtyp)
• Messmodus: Anzeige des Höchstwertes
(Tastendruck > 4s)
• Initialisierung: Auswahl der Optionen / Werte
• Grenzwerte setzen: Verringerung des Druck-
Pfeiltaste ‚untenʻ
wertes (Überdrucktypen) bzw. Erhöhen des
5
Wertes (Vakuumtyp)
• Messmodus: Anzeige des minimalsten Dru-
ckes (Tastendruck > 4s)
• kurzer Tastendruck: Umschalten zum Einstellen des Grenz-
Taste ‚Modeʻ wertes 1 und Grenzwertes 2
6 • Tastendruck ca. 3s: Aktivieren / Deaktivieren der Tastensperre
MODE
• Messmodus: Gleichzeitiges Drücken von ‚Modeʻ-Taste und
Pfeiltaste ‚obenʻ: Schalten in den Initialisierungsmodus
Einsatzbereiche
Die Serie DP2 eignet sich zum präzisen Messen von Drücken im Über- und
Unterdruckbereich. Gemessen werden können nichtkorrosive Gase wie
z.B. Luft.
Zur Auswertung stehen ein Analogausgang (1V bis 5V) und zwei Transisto-
rausgänge zur Verfügung. Die Anpassung der Transistorausgänge wird im
folgenden kurz beschrieben.
SUNX- Sensors by Matsushita Electric Works
Bedienungshinweise
Drucksensor
Funktion
Messmodus:
Bei gleich-
zeitigem
Drücken wird
der Sensor
genullt
(Nullpunkts-
einstellung =
Atmosphä-
rendruck)
03/2005
Analoganzeige
Neben der Anzeige der Druckwerte lassen sich in 10%-Schritten auch der
Analogwert als Anzahl der Balken darstellen (siehe Unterpunkt Initialisie-
rung - Anzeige Analog <-> Digital)
Anzeige bei Überdrucktypen:
Atmosphärendruck
DP2-21 100kPa DP2-21 100kPa
OUT1 OUT2 OUT1 OUT2
MODE MODE
0-ADJ 0-ADJ
Anzeige bei Vakuumtyp:
Atmosphärendruck
DP2-20 DP2-20
-101.3kPa -101.3kPa
OUT1 OUT2 OUT1 OUT2
MODE MODE
0-ADJ 0-ADJ
Druckeinheiten
Im Initialisierungsmodus können die gewünschten Einheiten (zur Druckan-
zeige) angewählt werden:
inHg kPa
(*)
mmHg psi
: Vakuumtypen
(*) 'MPa' bei DP2-22□, DP2-42□ und DP2-62□.
Fehlermeldungen
Fehlermeldung Ursache
Kurzschluß
Zu hoher / niedriger Druck bei Nullpunktsein-
stellung
Überdrucktypen
Unterdrucktypen
Überdrucktypen
Unterdrucktypen
DP2
Überdruck
DP2-21 100kPa
OUT1 OUT2
MODE
0-ADJ
Vakuum
DP2-20
-101.3kPa
OUT1 OUT2
MODE
0-ADJ
2
kgf/cm
bar
: Überdrucktypen
Ursachenbehebung
Trennen von der Strom-
quelle und Überprüfung
der Verdrahtung
Die Nullpunktseinstellung
muß bei Atmosphä-
rendruck durchgeführt
werden
Angeschlossener Druck ist
höher als der darstellbare
Druckwert
Angeschlossener Druck ist
niedriger als der darstellba-
Der angelegte Druck muß
re Druckwert
innerhalb der angegebe-
Angeschlossener Druck ist
nen liegen
niedriger als der darstellba-
re Druckwert
Angeschlossener Druck ist
höher als der darstellbare
Druckwert
1
