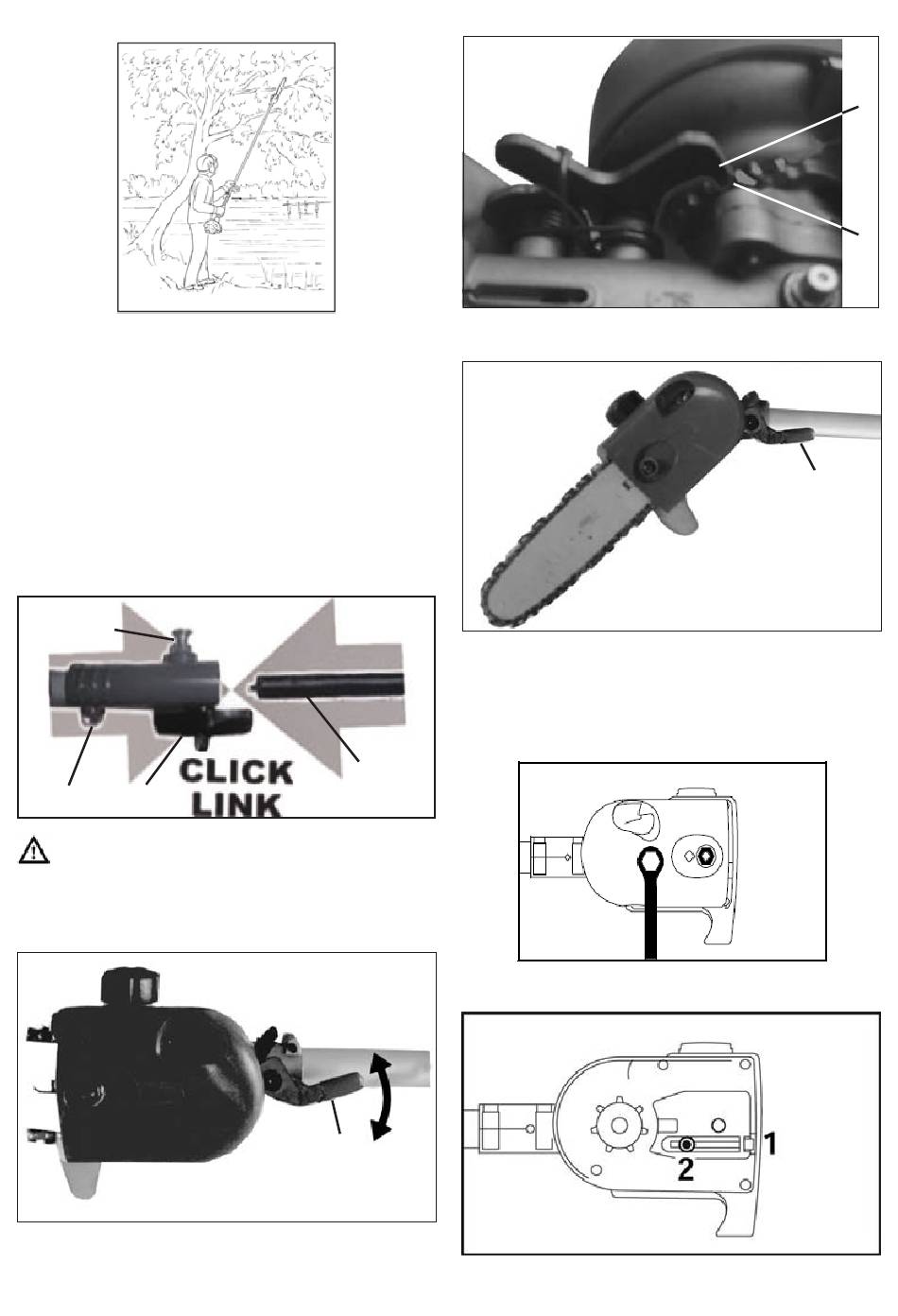

Über Hindernissen schneiden
Die große Reichweite erlaubt das Schneiden von Zwei-
gen und Ästen, die über Hindernissen wie Flüssen oder
Teichen hängen.
Der Haltewinkel des Werkzeugs hängt dabei von der Po-
sition der Zweige und Äste ab.

Montage des Aufsatzes

Lösen Sie die Flügelschraube (1) auf der Kupplungsmuf-
fe (2), ziehen Sie den Knopf (3), fügen die Antriebsachse
(4) ein und lassen sie sie einrasten. Drehen Sie die Flü-
gelschraube (1) fest.
3
1
2
Achtung : Es ist aus Sicherheitsgründen verboten,
eine weitere als die mitgelieferte Schaftverlängerung
an das Gerät anzubauen.

Winkelverstellung des Hochentasters

Bei Bedarf können Sie den Hochentaster stufenweise
verstellen.
Lösen Sie die Arretierung (3) durch Drücken des Hebels
(1) nach unten. Das Werkzeug lässt sich jetzt verstellen.
Nach Einstellung der gewünschten Position den Hebel
(1) loslassen.
Achtung: Der Hebel (2) muss sicher in die Arretierung
(3) einrasten
Montage der Sägeschiene und Sägekette
4
1 Lösen Sie die Mutter und nehmen Sie die Ketten-
radabdeckung ab.
1
DE-16
2
3
1
