LÄMMITYSJÄRJESTELMÄSSÄ JA LÄMMINVESIVARAAJASSA KÄYTETYT SÄÄDÖT

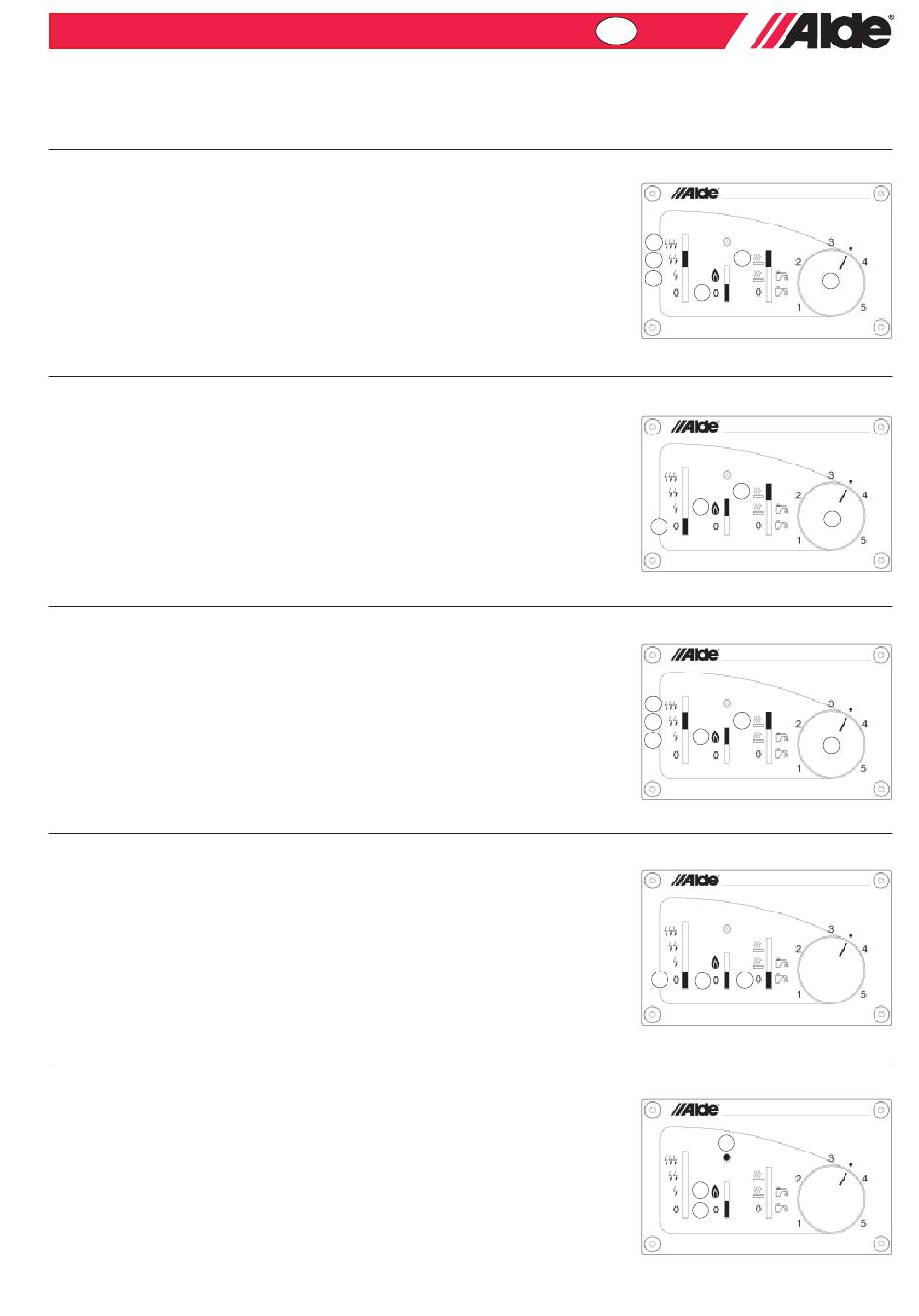

Lisätietoja ohjaustaulun säädöistä on esitetty kohdassa "Ohjaustaulu"
LÄMMITYS KÄYTETTÄESSÄ KIERTOPUMPPUA
JATKUVATOIMISESTI JA 230 V SÄHKÖLÄMMITTIMEN
1. Siirrä kiertopumpun liukuvaihtokytkin asentoon (J).
2. Siirrä nestekaasun liukuvaihtokytkin asentoon (E).
3. Siirrä sähkölämmittimen liukuvaihtokytkin halutun tehon kohdalle (B, C tai D).
Kuvassa on valittu 2100 W teho.
4. Säädä haluttu huonelämpötila (5-30 °C) huonetermostaatin vääntökytkimestä
(K).
HUOM! Moottorin kestoikä lyhenee merkittävästi käytettäessä 12 V
kiertopumppua jatkuvatoimisesti.
LÄMMITYS KÄYTETTÄESSÄ KIERTOPUMPPUA
JATKUVATOIMISESTI JA NESTEKAASULÄMMITINTÄ
1. Avaa nestekaasun sulkuventtiili.
2. Siirrä kiertopumpun liukuvaihtokytkin asentoon (J).
3. Siirrä nestekaasun liukuvaihtokytkin asentoon (F).
4. Siirrä sähkölämmittimen liukuvaihtokytkin asentoon (A).
5. Säädä haluttu huonelämpötila (5-30 °C) huonetermostaatin vääntökytkimestä
(K).
HUOM! Moottorin kestoikä lyhenee merkittävästi käytettäessä 12 V
kiertopumppua jatkuvatoimisesti.
LÄMMITYS KÄYTETTÄESSÄ KIERTOPUMPPUA
JATKUVATOIMISESTI JA SEKÄ 230 V
SÄHKÖPATRUUNAA ETTÄ NESTEKAASULÄMMITINTÄ
(Käytetään vain silloin, kun sähkö tai nestekaasu eivät riitä yksinään.)
1. Avaa nestekaasun sulkuventtiili.
2. Siirrä kiertopumpun liukuvaihtokytkin asentoon (J).
3. Siirrä nestekaasun liukuvaihtokytkin asentoon (F).
4. Siirrä sähkölämmittimen liukuvaihtokytkin halutun tehon kohdalle (B, C tai D).
Kuvassa on valittu 2100 W teho.
5. Säädä haluttu huonelämpötila (5-30 °C) huonetermostaatin vääntökytkimestä
(K).
HUOM! Moottorin kestoikä lyhenee merkittävästi käytettäessä 12 V
kiertopumppua jatkuvatoimisesti.
NESTEKAASULÄMMITINTÄ, SÄHKÖPATRUUNAN JA
KIERTOPUMPUN SULKEMINEN
1. Siirrä kaikki ohjaustaulun kolme liukuvaihtokytkintä asentoon 0 (H, E, A).
2. Katkaise lämmitysjärjestelmän virta pääkatkaisijasta, jos ajoneuvoa ei aiota
käyttää.
Jos virtaa ei katkaista pääkatkaisijasta, lämmitin jää valmiustilaan kuluttaen
hiukan virtaa.
3. Sulje nestekaasun sulkuventtiili.
JOS PUNAISEN VALODIODIN VALO SYTTYY
Lämmittimen varusteina on liekin ionisaatiovalvonta. Tällä tarkoitetaan sitä, että
elektroniikka yrittää sytyttää liekin uudestaan, jos liekki sattuu jostakin syystä
sammumaan.
Jos liekki ei syty uudestaan 10 s kuluessa, magneettiventtiili katkaisee kaasun
syötön ja elektroniikka siirtyy sulkutilaan, jolloin ohjaustaulun punaiseen valodio-
diin (G) syttyy valo. Elektroniikka on palautettava, ennen kuin kattila voidaan
käynnistää uudestaan.
Palautus sulkutilasta
1. Siirrä nestekaasun liukuvaihtokytkin asentoon (E). Valodiodin (G) valo sammuu.
2. Odota noin 30 sekuntia elektroniikan palautuessa sulkutilasta.
3. Nestekaasun liukuvaihtokytkin siirretään uudelleen asentoon (F).
Elektroniikka yrittää tämän jälkeen käynnistää lämmittimen uudestaan.
