Alde COMPACT 3000 92 serie Betriebsanweisung Seite 18

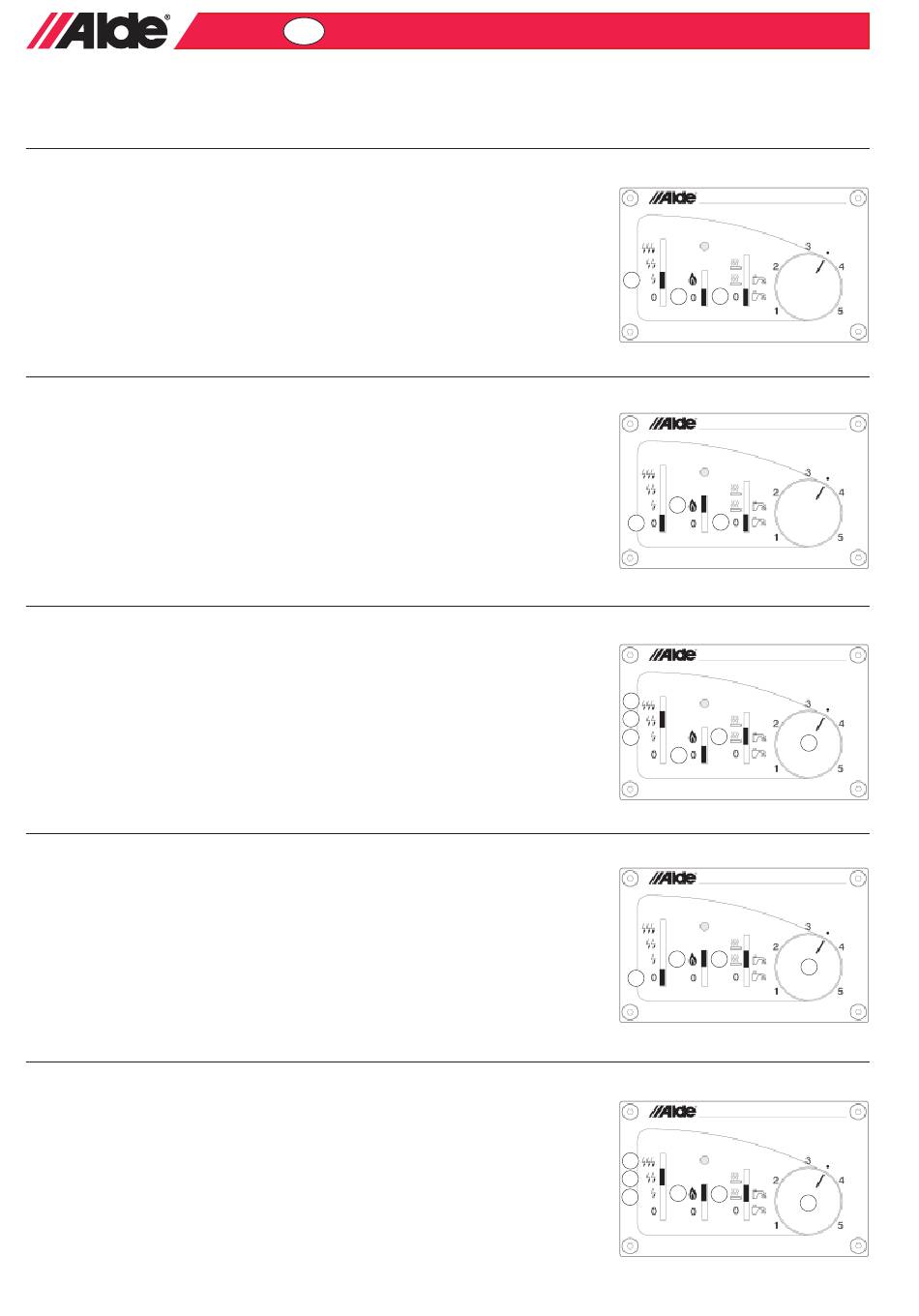

EINSTELLUNGEN FÜR DIE ANWENDUNG DES HEIZSYSTEMS UND DES WARMWASSERBEREITERS
Ausführlichere Informationen über die Einstellungen auf der Bedienungstafel sind im Abschnitt „Die
Bedienungstafel" zu finden.
NUR WARMWASSER MIT 230 V-ELEKTROPATRONE
1. Den Schiebeschalter für die Umwälzpumpe in Lage (H) stellen.
2. Den Schiebeschalter für das Flüssiggas in Lage (E) stellen
3. Den Schiebeschalter für die Elektropatrone in Lage (B) stellen.
(Bei nur Warmwasserbetrieb begrenzt die Elektronik die Leistung auf 1 kW,
unabhängig von der gewählten Leistungsposition.)
NUR WARMWASSER MIT FLÜSSIGGASKESSEL
1. Das Absperrventil für das Flüssiggas öffnen.
2. Den Schiebeschalter für die Umwälzpumpe in Lage (H) stellen.
3. Den Schiebeschalter für das Flüssiggas in Lage (F) stellen.
4. Den Schiebeschalter für die Elektropatrone in Lage (A) stellen.
HEIZUNG UND WARMWASSER MIT 230 V-ELEKTROPATRONE
1. Den Schiebeschalter für die Umwälzpumpe in Lage (I) stellen.
2. Den Schiebeschalter für das Flüssiggas in Lage (E) stellen.
3. Den Schiebeschalter für die Elektropatrone in die gewünschte Leistungsposition
(B, C oder D) stellen. Auf der Abbildung wurde die Einstellung für 2.100 W gewählt.
4. Die gewünschte Raumtemperatur (5 - 30 °C) mit dem Drehgriff des
Raumthermostaten (K) einstellen.
HEIZUNG UND WARMWASSER MIT FLÜSSIGGASKESSEL
1. Das Absperrventil für das Flüssiggas öffnen.
2. Den Schiebeschalter für die Umwälzpumpe in Lage (I) stellen.
3. Den Schiebeschalter für das Flüssiggas in Lage (F) stellen.
4. Den Schiebeschalter für die Elektropatrone in Lage (A) stellen.
5. Die gewünschte Raumtemperatur (5 - 30 °C) mit dem Drehgriff des Raumthermo-
staten (K) einstellen.
HEIZUNG UND WARMWASSER MIT SOWOHL 230 V
ELEKTROPATRONE ALS AUCH FLÜSSIGGASKESSEL
(Wird nur angewendet, wenn Elektrizität oder Gas nicht ausreichend ist.)
1. Das Absperrventil für das Flüssiggas öffnen.
2. Den Schiebeschalter für die Umwälzpumpe in Lage (I) stellen.
3. Den Schiebeschalter für das Flüssiggas in Lage (F) stellen.
4. Den Schiebeschalter für die Elektropatrone in die gewünschte Leistungsposition
(B, C oder D) stellen. Auf der Abbildung wurde die Einstellung für 2.100 W gewählt.
5. Die gewünschte Raumtemperatur (5 - 30 °C) mit dem Drehgriff des Raumthermo-
staten (K) einstellen.
18
DE
B
E H
F
H
A
D
C
I
B
E
F I
A
D
C
F
I
B
K
K
K
