Rohm DURO-NC Bedienungsanleitung Seite 2

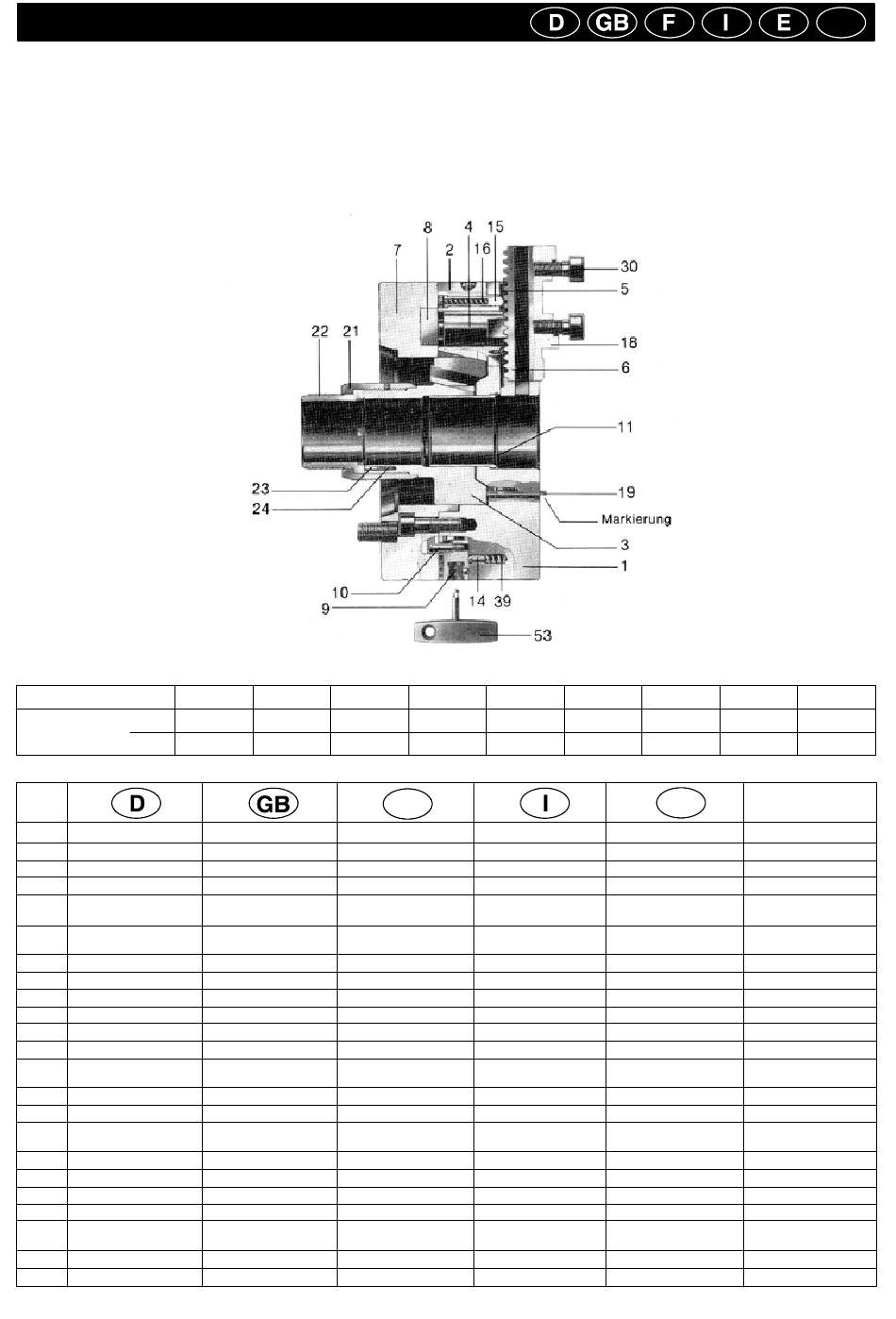

1. Das Kraftspannfutter DURO -NC mit seinen wichtigsten Einzelteilen
The power chuck DURO-NC with its most important components
Le mandrin à commande hydraulique DURO-NC avec ses pièces détachées les plus importantes
I particolari più importanti della mandrino autocentrante DURO-NC
El plato de mando automático DURO-NC con sus componentes más importantes
Größe
Id.-Nr.
DURO-NC
Id.-Nr.
Pos.
01 Körper
02 Führungsbacke
03 Kolben
04 Zahnstange
05 Abdeckblech außen
06 Abdeckblech innen
07 Flansch
08 Verstellring
09 Drehbolzen
10 Stift
11 Schutzbuchse
14 Sicherungsbolzen
15 Backenhaltestift
16 Druckfeder
18 Grundbacke
19 Kontrollstift
21 Führungsbuchse
22 Gewindering
23 Rastbolzen
24 Druckfeder
30 Backen-Bef.schraube
39 Druckfeder
53 Sicherheitsschlüssel
140 160 175
140572 144472 144474
140573 144473 144475
Body Corps
Guide jaw Coulisseau
Piston Piston de serrage
Rack Crémaillère
Outer cover sheet Tôle de protection
extérieure
Inner cover sheet Tôle de protection
intérieure
Adaptor plate Faux-plateau
Adjusting ring Bague de réglage
Turnable bolt Broche orientable
Pin Goujon fileté
Protective bush Douille de protection
Safety pin Boulon de sécurité
Jaw retaining pin Goupille de fixation
de mors
Pressure ring Ressort
Base jaw Semelle
Test pin Repère du goujon
de control
Guide bush Manchon de guidage
Threaded ring Bague filetée
Locking pin Boulon d'arrêt
Pressure ring Ressort
Jaw mounting screw Vis de fixation des mors
Pressure ring Ressort
Safety Key Clé de sécurité
200 250
212151 212152
242785 242786
F
Corpo
Ganascia di guida
Pistone di serrage
Cremagliera
Latta di protezione
esterno exterior
Latta di protezione
interno
Flangia
Anello di regolamento
Perno rotante
Spina
Boussola di protezione
Bullowe di sicurezza
Perno ferma-griffe
Molla per perno
Griffa di base
Spina di controllo
Guida bussola
Ghiera filettata
Bullone di riposo
Molla per perno
Fissaggio per ganascia
Molla per perno
Chiave de sicurezza
315 400 500
212153 212154 247311
242787 242788 247312
E
Cuerpo
Garra-Guida
Embolo de sujeción
Cremallera
Chapa protect.
interior
Chapa protect.
interior
Brida
Anillo de reglaje
Perno giratorio
Pasador
Casquillo de protección
Bulón de seguridad
Pasador-prisionero
Muelle de presión
Mardaza-base
Espiga de control
Guìa de casquillo
Anillo roscado
Bulón de fijación
Muelle de presión
Torn. de fijacion
para mordaza
Muelle de presión
Llave de seguridad
RUS
630
304789
--
