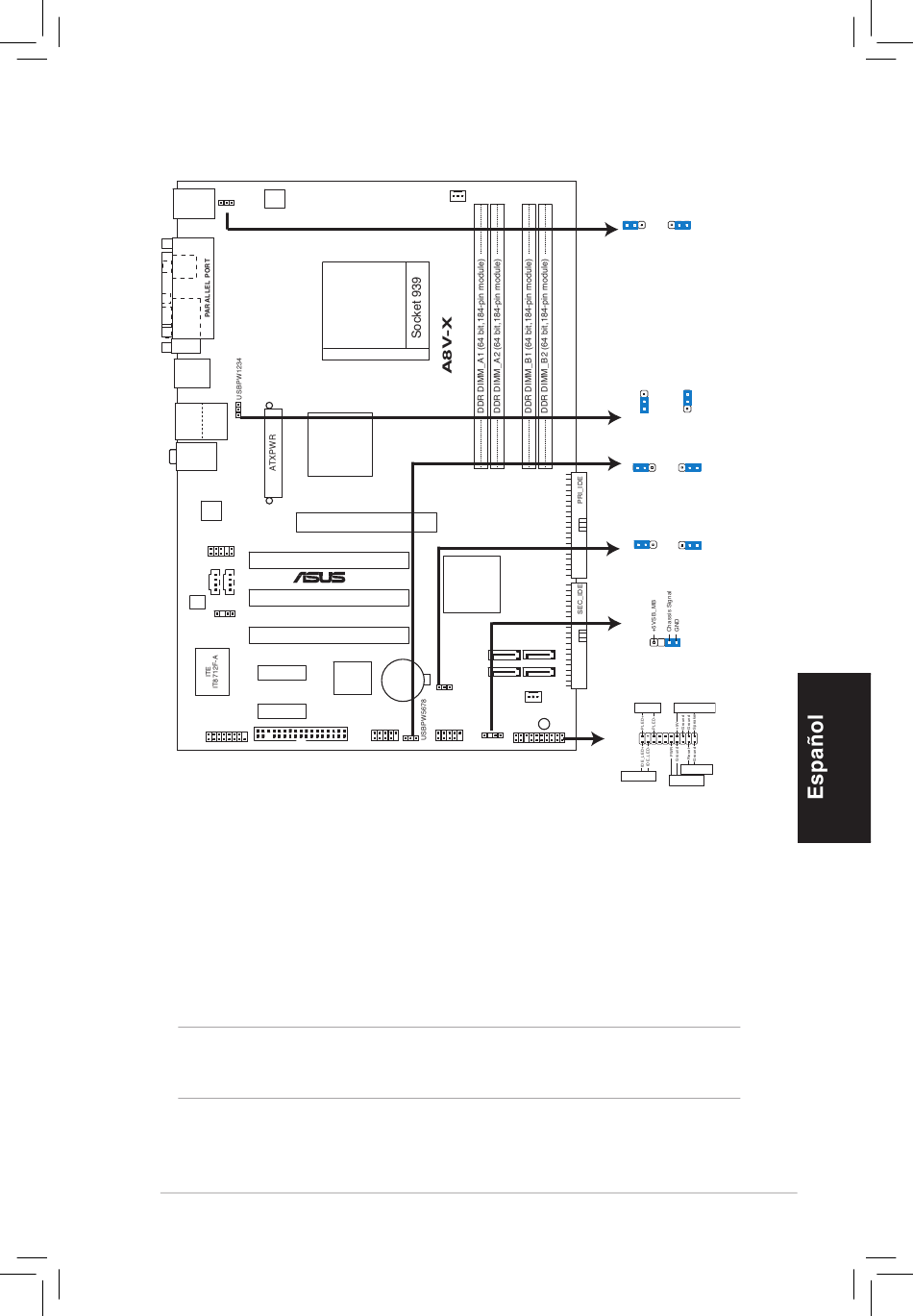

1. Distribución de la placa base
PS/2KBMS
T: Mouse
KBPWR
B: Keyboard
ATX12V
SPDIF_O
COM1
F_USB12
Bottom:
Top:
USB3
RJ-45
USB4
VIA
K8T800 PRO
Top:Line In
Center:Line Out
Below:Mic In
RTL8201CL
AAFP
PCI1
AUX CD
PCI2
AD1986A
SPDIF_OUT
PCI3
PCIEX1_1
PCIEX1_2
FLOPPY
GAME
2. Instalación de la CPU
Para instalar la CPU siga estas instrucciones.
1. Localice la ranura ZIF de 939 contactos en la placa base.
2. Levante la palanca de la ranura hasta un ángulo de 90º.
¡ADVERTENCIA!
La CPU encaja solamente en una dirección. NO la fuerce sobre la ranura para
evitar que los contactos se doblen y la CPU quede dañada!
CPU_FAN
AGP
VIA
®
VT8251
SATA4
4Mbit
CR2032 3V
Lithium Cell
BIOS
SATA3
CMOS Power
CLRTC
SB_PWR
CHASISS
USB56 USB78
ASUS A8V-X
KBPWR
1 2 2 3
+5V +5VSB
(Default)
USBPW1234
3
2
2
1
+5V +5VSB
(Default)
USBPW5678
1 2 2
+5V +5VSB
(Default)
CLRTC
1 2 2 3
Normal Clear CMOS
(Default)
SATA2
(Default)
CHASSIS
SATA1
CHA_FAN PLED SPEAKER
PANEL
PANEL
RESET
IDE_LED
PWRSW
