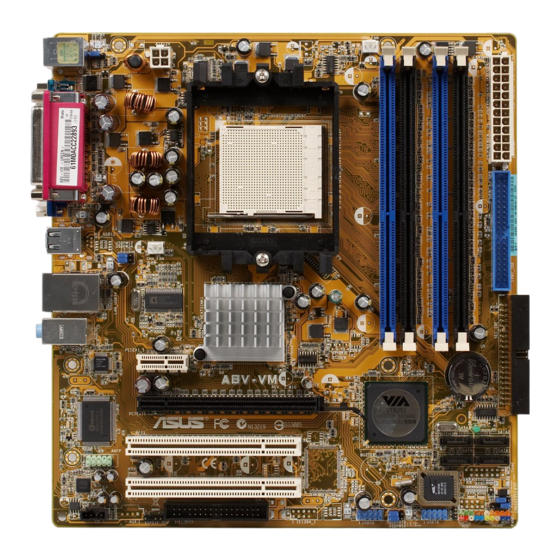

Asus A8V-VM Handbuch
  1. Anleitungen
  2. Marken
  3. Asus Anleitungen
  4. Mainboards
  5. A8V-VM
  6. Handbuch
Asus A8V-VM Handbuch

Asus A8V-VM Handbuch

Vorschau ausblenden Andere Handbücher für A8V-VM:
Inhaltsverzeichnis

Werbung

Quicklinks

A8V-VM

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Asus A8V-VM

Inhaltszusammenfassung für Asus A8V-VM

  • Seite 1 A8V-VM...

  • Seite 2: Zweite Ausgabe Januar 2006

    Modifi zierung oder Abwandlungen; oder (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt. ASUS STELLT DIESES HANDBUCH “SO, WIE ES IST”, OHNE DIREKTE ODER INDIREKTE GARANTIEN, EINSCHLIESSLICH, JEDOCH NICHT BESCHRÄNKT AUF GARANTIEN ODER KLAUSELN DER VERKÄUFLICHKEIT ODER TAUGLICHKEIT FÜR EINEN BESTIMMTEN ZWECK, ZUR VERFÜGUNG.

  • Seite 3: Inhaltsverzeichnis

    Inhalt Erklärungen ..................vi Sicherheitsinformationen ..............vii A8V-VM Spezifi kationsübersicht ............viii Kapitel 1: Produkteinführung Kapitel 1: Produkteinführung Willkommen! ................1-2 Paketinhalt ................1-2 Sonderfunktionen ..............1-3 1.3.1 Leistungsmerkmale des Produkts ......1-3 1.3.2 Innovative ASUS-Funktionen ........1-4 Bevor Sie beginnen ............... 1-5 Motherboard-Übersicht ............
  • Seite 4 2.1.1 Erstellen einer bootfähigen Diskette ....... 2-2 2.1.2 ASUS EZ Flash-Programm ........2-3 2.1.3 AFUDOS-Programm ..........2-4 2.1.4 ASUS CrashFree BIOS 2-Programm ......2-6 2.1.5 ASUS Update-Programm ......... 2-8 BIOS-Setupprogramm ............2-11 2.2.1 BIOS-Menübildschirm ..........2-12 2.2.2 Menüleiste ............. 2-12 2.2.3...
  • Seite 5 Exit-Menü ................2-34 Kapitel 3: Software-Unterstützung Kapitel 3: Software-Unterstützung Installieren eines Betriebssystems ........3-2 Support CD-Informationen ............ 3-2 3.2.1 Ausführen der Support-CD ........3-2 3.2.2 Drivers-Registerkarte ..........3-3 3.2.3 Utilities-Registerkarte ..........3-4 3.2.4 Manual-Registerkarte ..........3-5 3.2.5 ASUS-Kontaktdaten ..........3-6...

  • Seite 6: Erklärungen

    Erklärungen Erklärung der Federal Communications Commission Erklärung der Federal Communications Commission Dieses Gerät stimmt mit den FCC-Vorschriften Teil 15 überein. Sein Betrieb unterliegt folgenden zwei Bedingungen: • Dieses Gerät darf keine schädigenden Interferenzen erzeugen, und • Dieses Gerät muss alle empfangenen Interferenzen aufnehmen, einschließlich derjenigen, die einen unerwünschten Betrieb erzeugen.

  • Seite 7: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.
  • Seite 8 An den folgenden Quellen fi nden Sie weitere Informationen und Produkt- sowie Software-Updates. ASUS-Webseiten ASUS-Webseiten ASUS-Webseiten enthalten weltweit aktualisierte Informationen über ASUS-Hardware und Softwareprodukte. ASUS-Webseiten sind in ASUS- Kontaktinformationen auf aufgelistet. Optionale Dokumentation Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente wie z.B.

  • Seite 9: In Diesem Handbuch Verwendete Symbole

    In diesem Handbuch verwendete Symbole In diesem Handbuch verwendete Symbole Um sicherzustellen, dass Sie bestimmte Aufgaben richtig ausführen, beachten Sie bitte die folgenden Symbole und Schriftformate, die in diesem Handbuch verwendet werden. GEFAHR/WARNUNG GEFAHR/WARNUNG: Informationen zum Vermeiden von Verletzungen beim Ausführen einer Aufgabe. VORSICHTIG VORSICHTIG: Informationen zum Vermeiden von Schäden an den Komponenten beim Ausführen einer Aufgabe.

  • Seite 10: A8V-Vm Spezifi Kationsübersicht

    ADI AD1986A SoundMAX 6-Kanal High Defi nition Audio CODEC Unterstützt Buchsenerkennungstechnologie Unterstützt S/PDIF-Ausgabe Unterstützt bis zu 8 USB 2.0-Ports Realtek RTL8201CL 10/100M LAN PHY ASUS ASUS ASUS C.P.R. (CPU Parameter Recall) Sonderfunktionen Sonderfunktionen ASUS MyLogo ASUS EZ Flash ASUS CrashFree BIOS 2 BIOS-Funktionen BIOS-Funktionen 4 Mb Flash ROM, AMI BIOS, PnP, DMI2.0, WfM2.0, SM...
  • Seite 11 A8V-VM Spezifi kationsübersicht Interne Interne 1 x 24-pol. ATX-Stromanschluss Anschlüsse Anschlüsse 1 x 4-pin ATX 12V-Stromanschluss 2 x USB-Sockel für vier zusätzliche USB 2.0-Anschlüsse 1 x Fronttafelaudioanschluss 1 x S/PDIF-Ausgangsanschluss CPU-/Gehäuselüfteranschlüsse CD-Audioeingangsanschluss Gehäuseeinbruchsanschluss Systemtafelanschluss Verwaltung Verwaltung Wfm2.0, DMI2.0, WOL by PME, WOR by PME, PXE, RPL...

  • Seite 13: Produkteinführung

    Dieses Kapitel beschreibt die Leistungsmerkmale des Motherboards und die unterstützten neuen Technologien. Produkteinführung...

  • Seite 14: Willkommen

    Eine Reihe von neuen Funktionen und neuesten Technologien sind in dieses Motherboard integriert und machen es zu einem weiteren hervorragenden Produkt in der langen Reihe der ASUS Qualitätsmotherboards! Vor der Installation des Motherboards und Ihrer Hardwaregeräte sollten Sie die im Paket enthaltenen Artikel anhand folgender Liste überprüfen.

  • Seite 15: Sonderfunktionen

    DLS2 MIDI Synthesizer mit Yamaha DLS über über XG Soundset, 5.1 Virtual Theater™ und unterstützt die wichtigsten Spielaudiotechnologien, einschließlich Microsoft DirectX™ 8.0, Microsoft DirectSound 3D, A3D, ® ® MacroFX, ZoomFX, MultiDrive 5.1, und EAX. Details siehe Seite 1-21 - 1.22. ASUS A8V-VM ASUS A8V-VM...

  • Seite 16: Innovative Asus-Funktionen

    ASUS EZ Flash BIOS ASUS EZ Flash BIOS Mit ASUS EZ Flash können Sie das System-BIOS aktualisieren, auch wenn das Betriebssystem noch nicht hochgefahren ist, und sind dabei nicht auf ein DOS-Programm oder eine Diskette angewiesen. Details siehe Seite 2-3.

  • Seite 17: Bevor Sie Beginnen

    System eingeschaltet, im Stromsparmodus oder im Soft-Aus-Modus ist. Dies dient zur Erinnerung, dass Sie das System ausschalten und das Netzkabel ausstecken müssen, bevor Sie eine Komponente von dem Motherboard entfernen oder hinzufügen. SB_PWR A8V-VM Standby Ausgeschaltet Eingeschaltet A8V-VM Onboard-LED ASUS A8V-VM ASUS A8V-VM...

  • Seite 18: Motherboard-Übersicht

    Motherboard am Gehäuse zu befestigen. Ziehen Sie die Schrauben nicht zu fest! Das Motherboard könnte sonst beschädigt werden. Diese Seite in Richtung Diese Seite in Richtung Rückseite des Rückseite des Computergehäuses Computergehäuses platzieren platzieren A8V-VM Kapitel 1: Produkteinführung Kapitel 1: Produkteinführung...

  • Seite 19: Motherboard-Layout

    Below:Mic In PCIEX1_1 Realtek CR2032 3V A8V -VM Lithium Cell CMOS Powe PCIEX16 VIA VT8251 SUPER SB_PWR SATA2 SATA3 PCI1 SATA4 SATA1 AAFP 4Mb Flash Audio PCI2 CLRTC CHASSIS USBPW78 USBPW56 FLOPPY SPDIF_OUT USB78 PANEL USB56 ASUS A8V-VM ASUS A8V-VM...

  • Seite 20: Zentralverarbeitungseinheit (Cpu)

    Suchen Sie den CPU-Sockel am Motherboard. Gold Goldenes Dreieck enes Dreieck A8V-VM Vergewissern Sie sich, dass die Sockelbox Ihnen zugewandt ist und sich der Sockelhebel zu Ihrer Linken befi ndet, bevor Sie die CPU installieren. Kapitel 1: Produkteinführung Kapitel 1: Produkteinführung...
  • Seite 21 Sockelkontaktstifte und Schäden an der CPU zu vermeiden. Wenn die CPU eingesteckt ist, drücken Sie den Sockelhebel herunter, um die CPU zu fi xieren. Der Hebel rastet mit einem Klicken an der Seite ein, wenn er korrekt heruntergedrückt wurde. ASUS A8V-VM ASUS A8V-VM...

  • Seite 22: Installieren Des Kühlkörpers Und Lüfters

    1.6.3 1.6.3 Installieren des Kühlkörpers und Lüfters Installieren des Kühlkörpers und Lüfters Die AMD Athlon™ 64FX-, Athlon™ 64X2-, AMD Athlon 64™- oder AMD Sempron™-Prozessoren benötigen eine speziell konzipierte Kühlkörper- Lüfter-Einheit, um optimale Temperaturumgebung und Leistung sicherzustellen. So installieren Sie den CPU-Kühlkörper und Lüfter: Stellen Sie den Kühlkörper auf die installierte CPU.
  • Seite 23 Wenn Kühlkörper und Lüfter installiert sind, verbinden Sie das CPU- Lüfterkabel mit dem CPU_FAN-Anschluss auf dem Motherboard. CPU_FAN Vergessen Sie nicht, die Lüfterkabel mit den A8V-VM Lüfteranschlüssen zu verbinden! Hardwareüberwachungsfehler können auftreten, wenn Sie vergessen, die A8V-VM CPU-Lüfteranschluss Verbindung vorzunehmen. ASUS A8V-VM ASUS A8V-VM 1-11 1-11...

  • Seite 24: Systemspeicher

    1.7.1 Übersicht Übersicht Das Motherboard ist mit vier 184-pol. Double Data Rate (DDR) Dual-Inline- Speichermodul (DIMM)-Steckplätzen ausgestattet. Die nachstehende Abbildung zeigt die Position der Steckplätze an: A8V-VM A8V-VM 184-pol. DDR DIMM-Steckplätze Dual- Dual- Steckplätze Steckplätze Kanal 1 DIMM_A1 und DIMM_B1...

  • Seite 25: Empfohlene Speicherkonfigurationen

    M368L6423FTN-CB3 Samsung K4H560838F-TCB3 256MB Elpida U24256ADEPG6H20 Elpida DD2508AKTA-5C 512MB Elpida U24512ADEPG6H20 Elpida DD2508AMTA 512MB Apacer 77.90728.U1G Apacer AM3A568AJT-6B 256MB Apacer 77.10636.46G Samsung K4H560838E-TCCC 256MB Apacer 77.10636.56G Mosel V58C2256804SAT5B 512MB Apacer 77.10736.11G Infi neon HYB25D256800BT-5B ASUS A8V-VM ASUS A8V-VM 1-13 1-13...
  • Seite 26 Speicherkonfi guration in die blauen oder schwarzen Steckplätze eingesteckt wird. unterstützt zwei Modulpaare, die als zwei Paare einer Dual-Channel- Speicherkonfi guration in die blauen und schwarzen Steckplätze eingesteckt werden. Die aktuelle Liste qualifi zierter Anbieter fi nden Sie auf der ASUS-Website (www.asus.com). 1-14 1-14 Kapitel 1: Produkteinführung...

  • Seite 27: Installieren Eines Dimms

    DIMM-Steckplatz zu entriegeln. DDR DIMM-Kerbe DDR DIMM-Kerbe Halten Sie das DIMM-Modul beim Drücken der Haltebügel leicht mit Ihren Fingern fest. Das DIMM-Modul könnte plötzlich herausspringen und beschädigt werden. Entfernen Sie das DIMM-Modul vom Steckplatz. ASUS A8V-VM ASUS A8V-VM 1-15 1-15...

  • Seite 28: Erweiterungssteckplätze

    Erweiterungssteckplätze Später wollen Sie eventuell Erweiterungskarten installieren. Folgende Unterabschnitte beschreiben diese Steckplätze und die von ihnen unterstützen Erweiterungskarten. Das Netzkabel muss unbedingt vor der Installation oder dem Entfernen der Erweiterungskarten ausgesteckt werden. Ansonsten können Sie sich verletzen und die Motherboardkomponenten beschädigen. 1.8.1 1.8.1 Installieren einer Erweiterungskarte...

  • Seite 29: Standard-Interrupzuweisungen

    Achten Sie darauf, dass bei Verwenden von PCI-Karten in IRQ-Sharings- Steckplätzen die Treiber die Option “IRQ gemeinsam verwenden” unterstützen oder die Karten keine IRQ-Zuweisung brauchen. Ansonsten kommt es zu Konfl ikten zwischen den beiden PCI-Gruppen, das System wird instabil und die Karte unbrauchbar. ASUS A8V-VM ASUS A8V-VM 1-17 1-17...

  • Seite 30: Pci-Steckplätze

    1.8.3 1.8.3 PCI Express x1-Steckplatz PCI Express x1-Steckplatz Das Motherboard unterstützt PCI Express x1-Netzwerkkarten, SCSI- Karten und andere Karten, die den PCI Express-Spezifi kationen entsprechen. Die Abbildung zeigt eine im PCI Express x1-Steckplatz installierte Netzwerkkarte dar. 1.8.4 1.8.4 PCI-Steckplätze PCI-Steckplätze Die PCI-Steckplätze unterstützen PCI-Karten wie LAN-Karten, SCSI- Karten, USB-Karten und andere...

  • Seite 31: Jumper

    Sie das BIOS auf, um Daten neu einzugeben. CLRTC A8V-VM Normal CMOS löschen (Standard) A8V-VM RTC RAM löschen • Entfernen Sie die Steckbrücke von der Standardposition am CLRTC- Jumper nur, wenn Sie das RTC RAM löschen. Ansonsten wird ein Systembootfehler hervorgerufen. •...
  • Seite 32 (Standard) USBPW78 USBPW56 A8V-VM +5VSB (Standard) A8V-VM USB-Gerät-Weckfunktion • Die USB-Gerät-Weckfunktion benötigt eine Stromversorgung, die 500mA an dem +5VSB-Leiter für jeden USB-Anschluss liefern kann. Andernfalls lässt sich das System nicht starten. • Der gesamte Stromverbrauch darf weder im Normal-, noch im Energiesparmodus die Leistung der Stromversorgung (+5VSB) überschreiten.

  • Seite 33: 1.10 Anschlüsse

    Line Out-Anschluss (hellgrün). Line Out-Anschluss (hellgrün). Dieser Anschluss verbindet mit Kopfhörern oder Lautsprechern. In 4-Kanal und 6- Kanal-Konfi gurationen wird dieser Anschluss zum Front- Lautsprecherausgang. Mikrofonanschluss (rosa). Mikrofonanschluss (rosa). Dieser Anschluss nimmt ein Mikrofon auf. ASUS A8V-VM ASUS A8V-VM 1-21 1-21...

  • Seite 34: 1.10.2 Interne Anschlüsse

    Der Pol 5 entfällt am Anschluss, um eine falsche Kabelverbindung bei Verwendung eines FDD-Kabels, das einen bedeckten Pol 5 hat, zu vermeiden. FLOPPY A8V-VM PIN 1 HINWEIS: Richten Sie die rote Markierung des Flachbandkabels auf PIN 1 aus. A8V-VM Diskettenlaufwerkanschluss 1-22 1-22 Kapitel 1: Produkteinführung Kapitel 1: Produkteinführung...
  • Seite 35 Einsteckrichtung beim Anschließen des IDE-Kabels. • Verwenden Sie für Ultra DMA 133/100/66/33 IDE-Geräte das 80- adrige IDE-Kabel. HINWEIS: Richten Sie die rote Markierung des Flachbandkabels auf PIN 1 aus. PIN 1 A8V-VM PIN 1 A8V-VM IDE-Anschlüsse ASUS A8V-VM ASUS A8V-VM 1-23 1-23...
  • Seite 36 ATA mit 133 MB/s (Ultra DMA/133). SATA3 SATA2 A8V-VM SATA4 SATA1 A8V-VM CPU SATA-Anschlüsse Installieren Sie das Windows 2000 Service Pack 4 oder das Windows ® ® XP Service Pack 1 oder neuere Versionen, bevor Sie die Serial ATA- Funktion verwenden.
  • Seite 37 Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden. Eine unzureichende Belüftung innerhalb des Systems kann die Motherboard-Komponenten beschädigen. Dies sind keine Jumper! Setzen Sie KEINE Jumpersteckbrücke auf die Lüfteranschlüsse! CPU_FAN CHA_FAN A8V-VM A8V-VM Lüfteranschlüsse ASUS A8V-VM ASUS A8V-VM 1-25 1-25...
  • Seite 38 Die USB-Sockel entsprechen der USB 2.0-Spezifi kation, welche eine Verbindungsgeschwindigkeit von bis zu 480 Mbps unterstützt. A8V- VM USB56 USB78 A8V-VM USB 2.0-Sockel Verbinden Sie niemals ein 1394-Kabel mit den USB-Sockeln. Dies kann zu Schäden am Motherboard führen! Das USB2.0-Modul muss separat erworben werden. 1-26 1-26 Kapitel 1: Produkteinführung...
  • Seite 39 +3 Volt -12 Volt +3 Volt +3 Volt A8V-VM ATX-Stromanschlüsse • Es wird empfohlen, ein Netzteil (PSU) zu verwenden, das der ATX 12V Spezifi kation 2.0 entspricht und eine Nennleistung von min. 300W hat. Dieser Netzteiltyp verwendet 24-pol. und 4-pol.
  • Seite 40 Dieser Anschluss nimmt das 4-pol. Audiokabel auf, das mit dem Audioanschluss an der Rückseite des optischen Laufwerks verbunden wird. (schwarz) A8V-VM A8V-VM Interner Audioanschluss Digitaler Audioanschluss (4-1 pol. SPDIF_OUT) Digitaler Audioanschluss (4-1 pol. SPDIF_OUT) Dieser Anschluss dient zum Verbinden des S/PDIF-Audiomoduls für digitalen Sound.
  • Seite 41 Sie das Ende des Fronttafel-Audiokabels mit diesem Anschluss. AAFP Azalia-konforme ACʼ 97 Audio-konforme Poldefinition Poldefinition A8V-VM A8V-VM Analoger Fronttafelanschluss • Um die vollen High-Defi nition-Audiofähigkeiten des Motherboards auszunutzen wird empfohlen, an diesen Anschluss ein High- Defi nition-Fronttafelaudiomodul anzuschließen. • Damit die Audio-Fähigkeiten des Motherboards voll genutzt werden können, sollte das HD Audio-Element im BIOS auf [Enabled]...
  • Seite 42 SPEAKER PANEL A8V-VM RESET IDE_LED PWRSW Benötigt eine ATX-Stromversorgung. A8V-VM Systemtafelanschluss Die System-Bedienfeldanschlüsse sind mit Farben gekennzeichnet, um eine einfache und richtige Verbindung sicherzustellen. Einzelheiten hierzu entnehmen Sie bitte den folgenden Anschlussbeschreibungen. • • Systemstrom-LED (Grün, 3-pol. PLED) Systemstrom-LED (Grün, 3-pol. PLED) Dieser 3-pol.
  • Seite 43 Dieses Kapitel erklärt Ihnen, wie Sie die Systemeinstellungen über die BIOS-Setupmenüs ändern. Hier fi nden Sie auch ausführliche Beschreibungen der BIOS-Parameter. BIOS-Setup...

  • Seite 44: Verwalten Und Aktualisieren Des Bios-Setup

    Die folgenden Dienstprogramme helfen Ihnen das Basic Input/Output System (BIOS)-Setup des Motherboards zu verwalten und zu aktualisieren. ASUS EZ Flash ASUS EZ Flash (Aktualisiert das BIOS während des POST über eine Diskette) ASUS AFUDOS ASUS AFUDOS (Aktualisiert das BIOS über eine bootfähige Diskette im DOS-Modus.)

  • Seite 45: Asus Ez Flash-Programm

    2.1.2 ASUS EZ Flash-Programm ASUS EZ Flash-Programm Mit ASUS EZ Flash können Sie das BIOS mühelos aktualisieren, ohne langwierig von einer Diskette starten und ein auf DOS basierendes Programm verwenden zu müssen. EZ Flash ist in der BIOS-Firmware integriert und kann durch Drücken von <Alt> + <F2> während des Einschaltselbsttests (POST) aufgerufen werden.

  • Seite 46: Afudos-Programm

    DOS-Eingabeaufforderung zurück. Aktualisieren der BIOS-Datei Aktualisieren der BIOS-Datei So aktualisieren Sie die BIOS-Datei mit Hilfe des AFUDOS-Programms: Besuchen Sie die ASUS-Website (www.asus.com), um die neueste BIOS-Datei für Ihr Motherboard herunterzuladen. Speichern Sie die BIOS-Datei auf eine bootfähige Diskette. Kapitel 2: BIOS-Setup...
  • Seite 47 Reading fi le ..done Erasing fl ash ..done Search bootblock version: 100% Advance Check ..Erasing fl ash ..done Writing fl ash ..done Verifying fl ash ... done Please restart your computer ASUS A8V-VM ASUS A8V-VM...

  • Seite 48: Asus Crashfree Bios 2-Programm

    2.1.4 ASUS CrashFree BIOS 2-Programm ASUS CrashFree BIOS 2-Programm ASUS CrashFree BIOS 2 ist ein Auto-Wiederherstellungs-Dienstprogramm, das Ihnen erlaubt, die BIOS-Datei wiederherzustellen, falls sie versagt oder während des Aktualisierungsvorgangs beschädigt wurde. Sie können eine beschädigte BIOS-Datei über die Motherboard Support-CD oder die Diskette, die die aktuelle BIOS-Datei enthält, aktualisieren.

  • Seite 49: Wiederherstellen Des Bios Von Der Support-Cd

    Ein Systemstartfehler kann die Folge sein! Starten Sie das System neu, nachdem der BIOS-Aktualisierungsprozess abgeschlossen ist. Das wiederhergestellte BIOS ist möglicherweise nicht die aktuellste BIOS- Version für dieses Motherboard. Besuchen Sie die ASUS-Website (www. asus.com), um die neueste BIOS-Datei herunterzuladen. ASUS A8V-VM ASUS A8V-VM...

  • Seite 50: Asus Update-Programm

    2.1.5 2.1.5 ASUS Update-Programm ASUS Update-Programm Das ASUS Update-Programm gestattet Ihnen das Motherboard BIOS in der ® Windows -Umgebung zu verwalten, speichern und aktualisieren. Mit dem ASUS Update-Programm können Sie: • die vorliegende BIOS-Datei speichern • die aktuellste BIOS-Datei vom Internet herunterladen •...

  • Seite 51: Aktualisieren Des Bios Über Das Internet

    Starten Sie das ASUS Update-Programm unter Windows , indem Sie auf ® Start > Programme > ASUS > ASUSUpdate > ASUSUpdate Start > Programme > ASUS > ASUSUpdate > ASUSUpdate klicken. Das ASUS Update-Hauptfenster erscheint daraufhin. Wählen Sie die Option BIOS BIOS Wählen Sie die Ihnen am...

  • Seite 52: Aktualisieren Des Bios Über Eine Bios-Datei

    Sie es bitte regelmäßig. Aktualisieren des BIOS über eine BIOS-Datei Aktualisieren des BIOS über eine BIOS-Datei So aktualisieren Sie das BIOS über eine BIOS-Datei: Starten Sie das ASUS Update- Programm unter Windows ® indem Sie auf Start > Programme Start > Programme >...

  • Seite 53: Bios-Setupprogramm

    Die in diesem Abschnitt angezeigten BIOS-Setup-Bildschirme dienen nur als Referenz und können u.U. von dem, was Sie auf dem Bildschirm sehen, abweichen. • Besuchen Sie die ASUS-Webseite (www.asus.com), um die neueste BIOS-Datei für Ihr Motherboard herunterzuladen. ASUS A8V-VM ASUS A8V-VM...

  • Seite 54: Bios-Menübildschirm

    2.2.1 2.2.1 BIOS-Menübildschirm BIOS-Menübildschirm Menüelemente Menüelemente Menüleiste Menüleiste Konfigurationsfelder Konfigurationsfelder Allgemeine Hilfe Allgemeine Hilfe Use [ENTER], [TAB] System Time [11:51:19] System Date [Thu 05/07/2004] or [SHIFT-TAB] to Legacy Diskette A [1.44M, 3.5 in] select a fi eld. Legacy Diskette B [Disabled] Use [+] or [-] to Primary IDE Master...

  • Seite 55: Menüelemente

    /Unten-Pfeiltasten oder Bild auf-/Bild ab-Tasten, um die weiteren Elemente auf dem Bildschirm anzeigen zu lassen. 2.2.9 2.2.9 Allgemeine Hilfe Allgemeine Hilfe In der oberen rechten Ecke des Menübildschirms steht eine Kurzbeschreibung des gewählten Elements. ASUS A8V-VM ASUS A8V-VM 2-13 2-13...

  • Seite 56: Main-Menü

    Main-Menü Das Main-Menü erscheint und gibt Ihnen einen Überblick über die Grundinformationen zum System, wenn Sie das BIOS Setupprogramm öffnen. Im Abschnitt “2.2.1 BIOS-Menübildschirm” fi nden Sie Informationen zu Menüelementen und Navigationsanweisungen. Use [ENTER], [TAB] System Time [11:51:19] System Date [Thu 05/07/2004] or [SHIFT-TAB] to Legacy Diskette A...

  • Seite 57: Primäre, Sekundäre, Dritte Und Vierte Ide Master/Slave

    Die Datenübertragung von und zu einem Gerät geschieht in mehreren Sektoren auf einmal, wenn Sie [Auto] wählen. Die Datenübertragung von und zu einem Gerät geschieht jedes Mal nur in einem Sektor, wenn Sie [Disabled] wählen. Konfi gurationsoptionen: [Disabled] [Auto] ASUS A8V-VM ASUS A8V-VM 2-15 2-15...

  • Seite 58: Systeminformationen

    PIO Mode [Auto] PIO Mode [Auto] Hier können Sie den PIO-Modus auswählen. Konfi gurationsoptionen: [Auto] [0] [1] [2] [3] [4] DMA Mode [Auto] DMA Mode [Auto] Hier können Sie den DMA-Modus auswählen. Konfi gurationsoptionen: [Auto] [SWDMAn] [MWDMAn] [UDMAn] SMART Monitoring [Auto] SMART Monitoring [Auto] Hier können Sie die Smart-Überwachung (die Self Monitoring Analysis and Report-Technologie) einstellen.

  • Seite 59: Advanced-Menü

    Einstellungen der Front Side Bus-Frequenz und CPU externe Frequenz. Verwenden Sie die Tasten <+> oder <->, um die CPU-Frequenz einzustellen. AGP/PCI Frequency [Auto] AGP/PCI Frequency [Auto] Hier können Sie die AGP/PCI-Frequenz auswählen. Konfi gurationsoptionen: [66.6/33.3] [75.0/37.5] [88.0/44.0] ASUS A8V-VM ASUS A8V-VM 2-17 2-17...

  • Seite 60: Cpu-Konfi Guration

    PCIE Frequency Mode [100MHz] PCIE Frequency Mode [100MHz] Hier können Sie den PCIE-Frequenzmodus auswählen. Konfi gurationsoptionen: [100MHz] [Synchronization] DDR Reference Voltage [Auto] DDR Reference Voltage [Auto] Hier können Sie die DDR SDRAM-Arbeitsspannung auswählen. Konfi gurationsoptionen: [Auto] [2.6V] [2.5V] Spread Spectrum [+/-1.00%] Spread Spectrum [+/-1.00%] Hier können Sie die Bandbreitenspannweite des Taktgenerators aktivieren oder deaktivieren.

  • Seite 61: Chipsatz

    Konfi gurationsoptionen: [Auto] [Limit] MCT Timing Mode [Auto] MCT Timing Mode [Auto] Hier können Sie den MCT-Timing-Modus einstellen. Konfi gurationsoptionen: [Auto] [Manual] Die folgenden Elemente erscheinen nur dann, wenn der MCT Timing Modus auf [Manual] eingestellt ist. ASUS A8V-VM ASUS A8V-VM 2-19 2-19...

  • Seite 62: Ecc Configuration

    CAS Latency (CL) [Auto] Konfi gurationsoptionen: [Auto] [2.0] [3.0] [2.5] TRAS [Auto] Konfi gurationsoptionen: [Auto] [5CLK] [6CLK] [7CLK] [8CLK] [9CLK] [10CLK] [11CLK] [12CLK] [13CLK] [14CLK] [15CLK] TPR [Auto] Konfi gurationsoptionen: [Auto] [2CLK] [3CLK] [4CLK] [5CLK] [6CLK] TRCD [Auto] Konfi gurationsoptionen: [Auto] [2CLK] [3CLK] [4CLK] [5CLK] [6CLK] CMD-ADDR Timing Mode [2T] CMD-ADDR Timing Mode [2T] Konfi...
  • Seite 63 Wählt die OnChip VGA Frame-Puffergröße. Konfi gurationsoptionen: [Disabled] [8MB] [16MB] [32MB] [64MB] [128MB][256MB] Primary Graphics Adapter [PCIE VGA] Primary Graphics Adapter [PCIE VGA] Legt den primären Grafi kadapter fest. Konfi gurationsoptionen: [PCI] [PCIE VGA][Integrated VGA] ASUS A8V-VM ASUS A8V-VM 2-21 2-21...
  • Seite 64 SouthBridge VIA VT8251-Konfiguration SouthBridge VIA VT8251-Konfiguration Serial ATA IDE Controller [RAID] RAID/AHCI BOOT Execute [Enabled] LAN Controller [Enabled] LAN BOOTROM [Disabled] Audio Controller [Enabled] USB1.1 Ports Confi guration [USB 8 Ports] Legacy USB Support [Enabled] USB2.0 Ports Enabled [Enabled] PCI Delay Transaction [Enabled] Serial ATA IDE Controller [RAID] Serial ATA IDE Controller [RAID]...

  • Seite 65: Onboard-Gerätekonfi Guration

    ECP Mode DMA Channel [DMA3] ECP Mode DMA Channel [DMA3] Das Element erscheint nur, wenn Parallel Port Mode auf [ECP] eingestellt ist. Hier können Sie den ECP DMA-Kanal für die parallele Schnittstelle festlegen. Konfi gurationsoptionen: [DMA0] [DMA1] [DMA3] ASUS A8V-VM ASUS A8V-VM 2-23 2-23...

  • Seite 66: Pci Pnp

    EPP Version [1.9] EPP Version [1.9] Hier können Sie die EPP-Version der parallelen Schnittstelle einstellen. Das Element erscheint nur, wenn Parallel Port Mode auf [EPP] eingestellt ist. Konfi gurationsoptionen: [1.9] [1.7] Parallel Port IRQ [IRQ7] Konfi gurationsoptionen: [IRQ5] [IRQ7] 2.4.5 2.4.5 PCI PnP PCI PnP...
  • Seite 67 Palette Snooping [Disabled] Wenn Sie [Enabled] wählen, teilt die Palette Snooping-Funktion den PCI- Geräten mit, dass eine ISA-Grafi kkarte in dem System installiert ist, damit diese Karte richtig funktionieren kann. Konfi gurationsoptionen: [Disabled] [Enabled] ASUS A8V-VM ASUS A8V-VM 2-25 2-25...

  • Seite 68: Power-Menü

    Power-Menü Die Elemente im Power-Menü gestatten Ihnen, die Einstellungen für das APM (Advanced Power Management) zu ändern. Wählen Sie das gewünschte Element aus und drücken Sie anschließend die <Eingabetaste>, um die Konfi gurationsoptionen anzeigen zu lassen. Suspend Mode [Auto] Repost Video on S3 Resume [No] ACPI 2.0 Support [No]...

  • Seite 69: Apm-Konfi Guration

    Computer eingeschaltet wird, wenn das externe Modem einen Anruf empfängt. Konfi gurationsoptionen: [Disabled] [Enabled] Power On By OnBoardLan [Disabled] Power On By OnBoardLan [Disabled] Hier können Sie entscheiden, ob das integrierte LAN im Soft-Aus-Modus ein PME erzeugen kann. Konfi gurationsoptionen: [Disabled] [Enabled] ASUS A8V-VM ASUS A8V-VM 2-27 2-27...
  • Seite 70 Power On By PME# [Disabled] Power On By PME# [Disabled] Mit [Enabled] ermöglicht es diese Einstellung, das System über eine PCILAN- oder Modemkarte einzuschalten. Diese Funktion benötigt eine ATX-Stromversorgung, die mindestens 1A auf der +5VSB-Leitung ausweist. Konfi gurationsoptionen: [Disabled] [Enabled] Power On By KBC [Enabled] Power On By KBC [Enabled] Mit [Enabled] ermöglicht es diese Einstellung, das System über das Drücken...

  • Seite 71: Hardware-Überwachung

    “N/A” in dem Feld angezeigt. VCORE Voltage, 3.3V Voltage, 5V Voltage, 12V Voltage VCORE Voltage, 3.3V Voltage, 5V Voltage, 12V Voltage Die integrierte Hardware-Überwachung erkennt den Spannungsstatus automatisch über den integrierten Spannungsregler. ASUS A8V-VM ASUS A8V-VM 2-29 2-29...

  • Seite 72: Boot-Menü

    1st Boot Device [1st FLOPPY DRIVE] 2nd Boot Device [PM-ST330620A] 3rd Boot Device [PS-ASUS CD-S360] Boot Device Priority 1st ~ xxth Boot Device [1st Floppy Drive] 1st ~ xxth Boot Device [1st Floppy Drive] Diese Elemente bestimmen die Bootgerätepriorität der verfügbaren Geräte.

  • Seite 73: Booteinstellungskonfi Guration

    Full Screen Logo [Enabled] Hier können Sie die Anzeige eines Vollbildschirm-Logos aktivieren oder deaktivieren. Konfi gurationsoptionen: [Disabled] [Enabled] Wählen Sie [Enabled] für dieses Element, um die ASUS MyLogo™ Funktion zu verwenden. AddOn ROM Display Mode [Force BIOS] AddOn ROM Display Mode [Force BIOS] Hier können Sie den Anzeigemodus für optionales ROM einstellen.

  • Seite 74: Sicherheit

    Interrupt 19 Capture [Disabled] Interrupt 19 Capture [Disabled] Bei Einstellung auf [Enabled] ist den optionalen ROMs erlaubt, den Interrupt 19 zu erfassen. Konfi gurationsoptionen: [Disabled] [Enabled] 2.6.3 2.6.3 Sicherheit Sicherheit Die Elemente im Sicherheits-Menü gestatten Ihnen, die Systemsicherheits- einstellungen zu ändern. Wählen Sie das gewünschte Element aus und drücken Sie anschließend die <Eingabetaste>, um die Konfi...

  • Seite 75: Change User Password

    Bei der Einstellung [Setup] prüft das BIOS das Benutzer-Kennwort, wenn das Setupprogramm gestartet wird. Bei der Einstellung [Always] prüft das BIOS das Benutzer-Kennwort beim Starten des Setupprogramms sowie beim Starten des Systems. Konfi gurationsoptionen: [Setup] [Always] ASUS A8V-VM ASUS A8V-VM 2-33 2-33...

  • Seite 76: Exit-Menü

    Exit-Menü Die Elemente im Beenden-Menü gestatten Ihnen, die optimalen oder abgesicherten Standardwerte für die BIOS-Elemente zu laden, sowie Ihre Einstellungsänderungen zu speichern oder zu verwerfen. Exit Options Exit system setup after saving the Exit & Save Changes changes. Exit & Discard Changes Discard Changes F10 key can be used for this operation.

  • Seite 77: Kapitel 3: Software-Unterstützung

    Dieses Kapitel beschreibt den Inhalt der Support-CD, die dem Motherboard-Paket beigelegt ist. Software- Unterstützung...

  • Seite 78: Installieren Eines Betriebssystems

    Die dem Motherboard beigefügte Support-CD enthält die Treiber, Anwendungssoftware und Dienstprogramme, die Ihnen zur Benutzung aller Funktionen dieses Motherboards helfen. Der Inhalt der Support-CD kann zu jeder Zeit ohne Ankündigung geändert werden. Besuchen Sie die ASUS-Website (www.asus.com) für Updates. 3.2.1 3.2.1 Ausführen der Support-CD Ausführen der Support-CD...

  • Seite 79: Drivers-Registerkarte

    VIA Onboard VGA Driver Installiert den VIA Onboard VGA-Treiber. ADI Audio Driver ADI Audio Driver Installiert den ADI Audio-Treiber. VIA Ethernet Driver VIA Ethernet Driver Installiert den VIA Ethernet-Treiber USB2.0 Driver USB2.0 Driver Diese Option installiert den USB 2.0-Treiber. ASUS A8V-VM ASUS A8V-VM...

  • Seite 80: Utilities-Registerkarte

    ASUS Update Das ASUS Update-Programm gestattet Ihnen, die neueste BIOS-Version von der ASUS-Webseite runterzuladen. Bevor Sie das ASUS Update starten, stellen Sie sicher, dass eine Internetverbindung besteht, mit der Sie auf die ASUS-Webseite gelangen. ASUS Screen Saver ASUS Screen Saver Hier können Sie den ASUS-Bildschirmschoner installieren.

  • Seite 81: Manual-Registerkarte

    Anti-virus Utility Das Anti-Virenprogramm erkennt und schützt Ihren Computer vor datenvernichtenden Viren. Weitere Informationen siehe Online-Hilfe. 3.2.4 3.2.4 Manual-Registerkarte Manual-Registerkarte Die Manual-Registerkarte enthält das VIA8251 RAID-Benutzerhandbuch. Klicken Sie das Element an, um das Handbuch zu öffnen. ASUS A8V-VM ASUS A8V-VM...

  • Seite 82: Asus-Kontaktdaten

    3.2.5 3.2.5 ASUS-Kontaktdaten ASUS-Kontaktdaten Klicken Sie auf den Contact-Registerreiter, um die ASUS-Kontaktdaten anzuzeigen. Diese Informationen fi nden Sie auch auf der Innenseite des vorderen Handbucheinbands. Kapitel 3: Software-Unterstützung Kapitel 3: Software-Unterstützung...
