4 Rohranschlüsse

Allgemeines

Der Rohranschluss muss gemäß den geltenden Vor-
schriften vorgenommen werden.
Die maximale Rücklauftemperatur für F2040 beträgt
etwa 55 °C, die maximale Ausgangstemperatur von
der Wärmepumpe liegt bei ca. 58 °C.
F2040 ist auf der Wasserseite nicht mit Absperrventilen
ausgerüstet. Diese müssen montiert werden, um ggf.
zukünftige Servicearbeiten zu erleichtern. Die Rücklauf-
temperatur wird vom Rücklauffühler begrenzt.
Wasservolumina
Bei einem Anschluss mit F2040 wird ein freier Durch-
fluss im Klimatisierungssystem empfohlen, damit eine
korrekte Wärmeübertragung stattfinden kann. Zu
diesem Zweck kann ein Überströmventil verwendet
werden. Kann ein freier Volumenstrom nicht sicherge-
stellt werden, wird die Installation eines Pufferspeichers
(NIBE UKV) empfohlen.
Folgende Wasservolumina werden empfohlen
F2040
Minimales Volumen, Klimatisie-
rungssystem mit Heizung/Küh-
lung
Minimales Volumen, Klimatisie-
rungssystem mit Fußbodenküh-
lung
HINWEIS!
Das Rohrsystem muss gründlich gespült wer-
den, bevor die Wärmepumpe angeschlossen
wird, damit die enthaltenen Komponenten
nicht durch Verunreinigungen beschädigt
werden.
Rohranschluss Wärmeträger
F2040 kann direkt mit dem Heizsystem verbunden
(siehe Abschnitt "Anschluss") oder gemäß einer der
Systemlösungen installiert werden, die auf der Nibe-
Website unter www.nibe.de abrufbar sind.
Die Wärmepumpe ist am oberen Anschluss (QM20)
mithilfe des Entlüftungsnippels am Flexschlauch zu
entlüften.
Der im Lieferumfang befindliche Schmutzfilter (HQ1)
ist vor dem Einlass zu montieren, also am unteren
Anschluss (XL2, Eingang Heizungsmedium) von
F2040.
Alle Rohre im Außenbereich sind mit einer mindes-
tens 19 mm starken Wärmeisolierung zu versehen.
Absperrventile (QM31 und QM32) und Entleerungs-
ventil (QM1) sind zu montieren, damit F2040 bei ei-
ner längeren Betriebsunterbrechung entleert werden
kann. Absperrventile (QM31 und QM32) und Entlee-
rungsventil (QM31) sind nicht im Lieferumfang ent-
halten.
NIBE™ F2040
-8 -12 -16
50 l 80 l 150 l
80 l 100 l 150 l

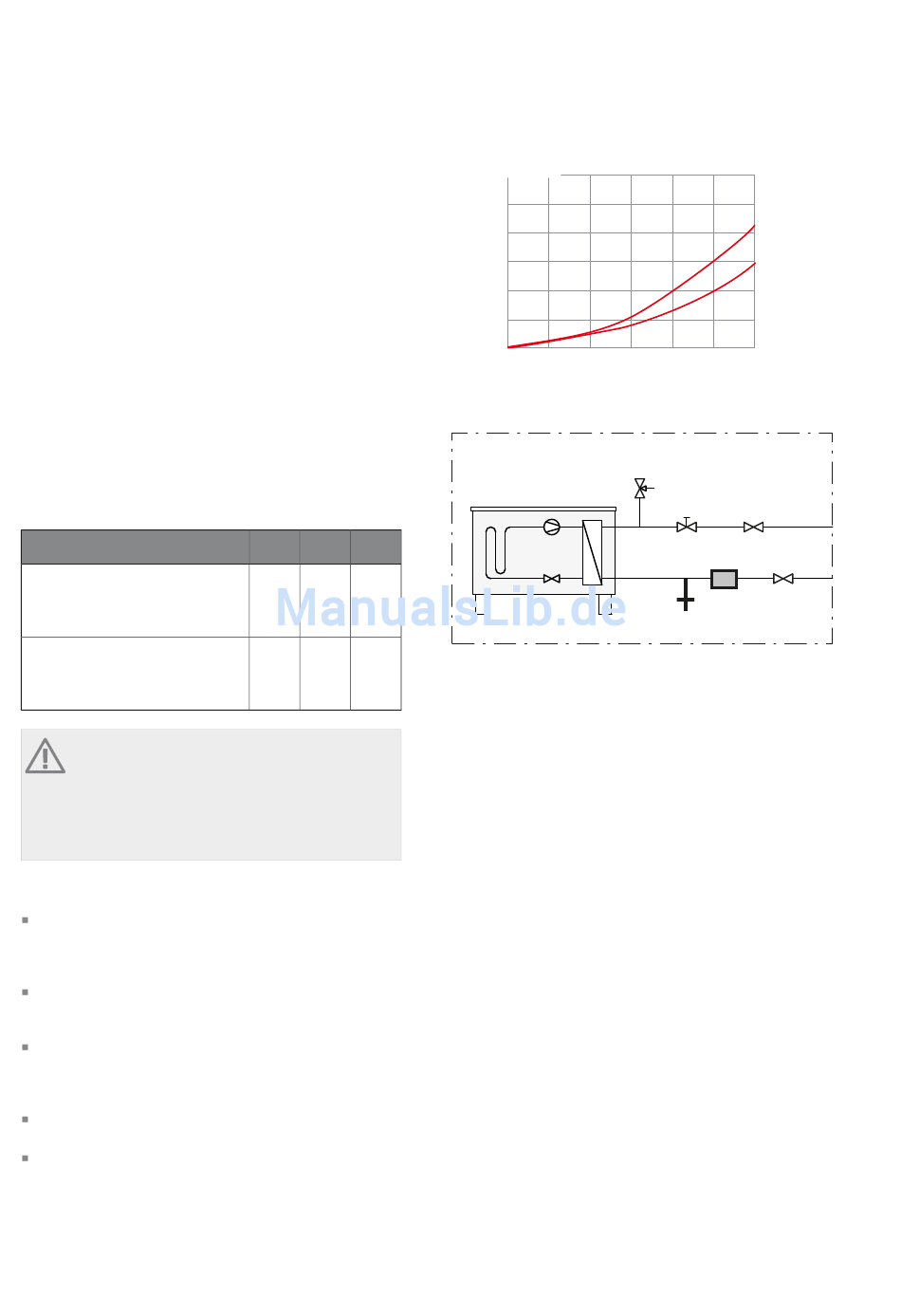

Druckverlust
Tryckfall (kPa)
(kPa)
1,2
1,0
0,8
0,6
0,4
0,2
0
0 0,1 0,2 0,3
-EB101
-FL10
XL1
XL2
EB101 Wärmepumpe
FL10 Sicherheitsventil
HQ1 Schmutzfilter
RN10 Regulierventil
QM1 Entleerungsventil
QM40 Absperrventil
QM41 Absperrventil
-8, -12
-16
0,4 0,5 0,6 Fluss l/s
-RN10 -QM40
-HQ1 -QM41
-QM1
Kapitel 4 | Rohranschlüsse 19
