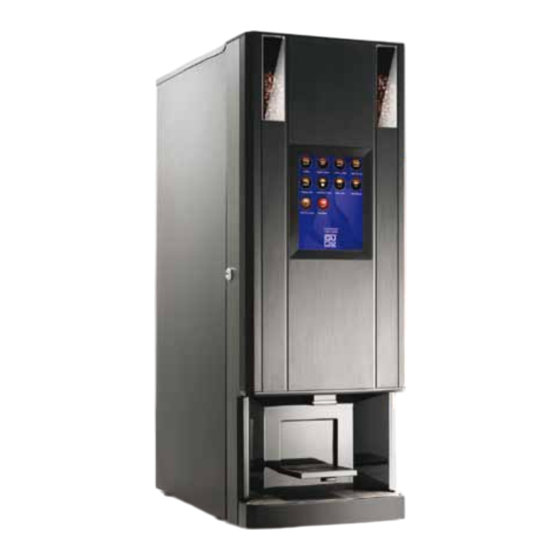

- Seite 1 CQUBE S FILTER BREW SF03 SF12 SF20 BEDIENUNGSANLEITUNG UM_DE Part No.: 1764031_01...
-
Seite 2: Inhaltsverzeichnis
Warnungen ................................4 Vorsichtsmaßnahmen ..............................4 Verwendungszweck..............................4 Fakten und Gewicht ...............................5 KOMPONENTENÜBERSICHT ......................6 Vorderansicht CQube SF03 mit Folienschalter ....................6 Vorderansicht CQube SF03 mit touchscreen ....................7 Innenansicht CQube SF03............................8 Vorderansicht CQube SF12 mit Folienschalter ....................9 Vorderansicht CQube SF12 mit touchscreen ....................10 Innenansicht CQube SF12........................... - Seite 3 Programmierung mit der Benutzerkarte aktivieren ..................34 Kannengetränk ............................... 35 Maschine reinigen ..............................36 Zähler ..................................37 Zähler ..................................38 MASSSKIZZE ..............................39 CQube SF03 SF12 SF20 ............................39 In diesen Textfeldern können wichtige Hinweise enthalten sein: WICHTIG! VORSICHT! Hinweis Weitere INFO.
-
Seite 4: Allgemeines
ALLGEMEINES CQube S FILTER BREW Einleitung Vielen Dank, dass Sie sich für einen CQube SF-Frischbrühautomaten entschieden haben! Wir hoffen, dass er Ihnen gefallen wird. Lesen Sie vor dem Gebrauch der Maschine die Bewahren Sie diese Anleitung zur künftigen Bedienungsanleitung! Einsichtnahme stets griffbereit auf! Diese Anleitung enthält wichtige Hinweise zum ordnungsgemäßen und sicheren Gebrauch des Getränkeautomaten. -
Seite 5: Fakten Und Gewicht
ALLGEMEINES CQube S FILTER BREW Fakten und Gewicht FAKTEN CQube SF03 CQube SF12 CQube SF20 Touchscreen Option Option Option Eingebautes Mahlwerk Nein Kannenauswahl-Funktion Trinkmöglichkeiten 7-12 7-12 Zutatenbehälter Nein Bohnenbehälter Nein Brühmechanismus Reinigungsfunktion per SmartCard Elektronische Temperaturregelung Kaffeestärke einstellbar Tassen-Beleuchtung während des Brühens... -
Seite 6: Komponentenübersicht
KOMPONENTENÜBERSICHT CQube S FILTER BREW Vorderansicht CQube SF03 mit Folienschalter Display Stärkeregulierung Stop Energy Saving Mode Getränkemenü SmartCard- Leser Türschloss Auslass Heissgetränke Tassenfläche Tropfgitter Tropfschale Zubehör: Unterschrank... -
Seite 7: Vorderansicht Cqube Sf03 Mit Touchscreen
KOMPONENTENÜBERSICHT CQube S FILTER BREW Vorderansicht CQube SF03 mit touchscreen Getränkemenü touchscreen Energiesparmodus starten Türschloss Auslass Heissgetränke Tassenfläche Tropfgitter Tropfschale Zubehör: Unterschrank... -
Seite 8: Innenansicht Cqube Sf03
KOMPONENTENÜBERSICHT CQube S FILTER BREW Innenansicht CQube SF03 Zutatenbehälter Kaffeebehälter Mischgefäß Brühmechanismus Getränkeauslass Abfallbehälter Zutatenbehälter CQube SF03 TASSEN/ DETAIL ZUTATEN BREITE TIEFE HÖHE KAPAZITÄT EINHEIT Behälter Kaffee 137 mm 180 mm 250 mm 1,5 kg ~130 Tassen Behälter Schokolade 64 mm... -
Seite 9: Vorderansicht Cqube Sf12 Mit Folienschalter
KOMPONENTENÜBERSICHT CQube S FILTER BREW Vorderansicht CQube SF12 mit Folienschalter Bohnenbehälter Display Stärkeregulierung Stop Energy Saving Mode Getränkemenü SmartCard- Leser Türschloss Auslass Heissgetränke Tassenfläche Tropfgitter Tropfschale Zubehör: Unterschrank... -
Seite 10: Vorderansicht Cqube Sf12 Mit Touchscreen
KOMPONENTENÜBERSICHT CQube S FILTER BREW Vorderansicht CQube SF12 mit touchscreen Bohnenbehälter Getränkemenü touchscreen Energiesparmodus starten SmartCard- Leser Türschloss Auslass Heissgetränke Tassenfläche Tropfgitter Tropfschale Zubehör: Unterschrank... -
Seite 11: Innenansicht Cqube Sf12
KOMPONENTENÜBERSICHT CQube S FILTER BREW Innenansicht CQube SF12 Bohnenbehälter Zutatenbehälter Bohnen-Sperre Mahlwerk Auslass Mahlwerk Einstellrad Mahlwerk Mischsystem Brühmechanismus Getränkeauslass Abfallbehälter Zutatenbehälter CQube SF12 TASSEN/ DETAIL ZUTATEN BREITE TIEFE HÖHE KAPAZITÄT EINHEIT ---- Behälter Bohnen ---- ---- 1,25 kg ~110 Tassen Behälter Schokolade 64 mm... -
Seite 12: Vorderansicht Cqube Sf20 Mit Folienschalter
KOMPONENTENÜBERSICHT CQube S FILTER BREW Vorderansicht CQube SF20 mit Folienschalter Bohnenbehälter Display Stärkeregulierung Stop Energy Saving Mode SmartCard- Getränkemenü Leser Türschloss Auslass Heissgetränke Tassenfläche Tropfgitter Tropfschale Zubehör: Unterschrank... -
Seite 13: Vorderansicht Cqube Sf20 Mit Touchscreen
KOMPONENTENÜBERSICHT CQube S FILTER BREW Vorderansicht CQube SF20 mit touchscreen Bohnenbehälter Getränkemenü touchscreen SmartCard- Energiesparmodus starten Leser Türschloss Auslass Heissgetränke Tassenfläche Tropfgitter Tropfschale Zubehör: Unterschrank... -
Seite 14: Innenansicht Cqube Sf20
KOMPONENTENÜBERSICHT CQube S FILTER BREW Innenansicht CQube SF20 Bohnenbehälter Bohnen-Sperre Mahlwerk Auslass Mahlwerk Einstellrad Mahlwerk Brühmechanismus Getränkeauslass Abfallbehälter Zutatenbehälter CQube SF20 TASSEN/ DETAIL ZUTATEN BREITE TIEFE HÖHE KAPAZITÄT EINHEIT Behälter Bohnen ---- ---- ---- 1,25 kg ~110 Tassen Behälter Bohnen ---- ---- ----... -
Seite 15: Navigation Per Folienschalter
KOMPONENTENÜBERSICHT CQube S FILTER BREW Navigation per Folienschalter Tastenfunktionen CQube SF03 SF12 CQube SF20 Drücken Sie auf BACK, wenn Sie das Untermenü verlassen und zum Hauptmenü zurückkehren möchten. Drücken Sie ENTER, um eine Menüfunktion anzuwählen oder einen gesetzten Wert bzw. eine Einstellung zu bestätigen. -
Seite 16: Navigation Per Touchscreen
KOMPONENTENÜBERSICHT CQube S FILTER BREW Navigation per touchscreen Tastenfunktionen Drücken Sie zum Auswählen des Getränks auf das Symbol im touch- screen. Wenn ein Symbol angewählt ist, wird am unteren Bildschirmrand ein Feld angezeigt. Drü- cken Sie auf START, um Ihr ausgewähltes Getränk zubereiten zu lassen. -
Seite 17: Benutzerkarte
KOMPONENTENÜBERSICHT CQube S FILTER BREW Benutzerkarte Benutzerkarte Sie wird zum Aufrufen des Kannen-Modus und Abfragen der Zählereinstellungen verwendet. Die Benutzerkarte erhalten Sie von Ihrem Händler. Vorderseite Rückseite Setzen Sie die Benutzerkarte – wie aus der Abbildung oben ersichtlich – mit dem Chip nach oben ein. -
Seite 18: Installation Und Inbetriebnahme
INSTALLATION UND INBETRIEBNAHME CQube S FILTER BREW Positionierung Stellen Sie die Maschine auf eine ebene, horizontale Mindestens 10 cm Fläche, die das Gewicht der Maschine tragen kann. Bei Montage mit Unterschrank: Befestigen Sie die CQube-Maschine mit den mitgelieferten M6x35- Schrauben am Unterschrank. Stellen Sie sicher, dass die Luft hinter der Hinweis Maschine zirkulieren kann... -
Seite 19: Zutaten- Und Bohnenbehälter Befüllen
INSTALLATION UND INBETRIEBNAHME CQube S FILTER BREW Zutaten- und Bohnenbehälter befüllen Heben Sie den Deckel an und füllen Sie den Bohnenbehälter mit frisch gerösteten Kaffeebohnen ohne Zusatzstoffen. Um Verschüttungen in der Maschine zu vermeiden, nehmen Sie die Zutatenbehälter zum Befüllen heraus. Halten Sie dabei die Öffnung der Behälterkammer (A) nach oben. -
Seite 20: Bedienung
BEDIENUNG CQube S FILTER BREW Eine Tasse Kaffee brühen (CQube SF mit Folienschalter) Stellen Sie eine Tasse unter den Auslass für Heißgetränke (A). Die Stärke des Getränks ist voreingestellt. Wenn Sie die Stärke erhöhen oder verringern möchten, gehen Sie wie im folgenden Absatz beschrieben vor. Stärkeres Getränk: Drücken Sie die -Taste bzw. -
Seite 21: Eine Tasse Kaffee Brühen (Cqube Sf Mit Touchscreen)
BEDIENUNG CQube S FILTER BREW Eine Tasse Kaffee brühen (CQube SF mit touchscreen) Stellen Sie eine Tasse unter den Auslass für Heißgetränke (A). Wählen Sie ein Getränk aus und drücken Sie auf die betreffende Taste im Display. Die Stärke des Getränks ist voreingestellt. Wenn Sie die Stärke erhöhen oder verringern möchten, gehen Sie wie im folgenden Absatz beschrieben vor. -
Seite 22: Eine Kanne Kaffee Brühen (Cqube Sf Mit Folienschalter)
BEDIENUNG CQube S FILTER BREW Eine Kanne Kaffee brühen (CQube SF mit Folienschalter) Heben Sie die Tassenfläche hoch und stellen Sie eine Kanne unter den Auslass für Heißgetränke (A). Setzen Sie die Benutzerkarte in den Kartenleser ein (B). Service Menu Im Display erscheint: Jug Beverage Drücken Sie die... -
Seite 23: Eine Kanne Kaffee Brühen (Cqube Sf Mit Touchscreen)
BEDIENUNG CQube S FILTER BREW Eine Kanne Kaffee brühen (CQube SF mit touchscreen) Heben Sie die Tassenfläche hoch und stellen Sie eine Kanne unter den Auslass für Heißgetränke (A). Setzen Sie die Benutzerkarte in den Kartenleser ein (B). Im Display sehen Sie die oben abgebildeten Elemente. Drücken Sie die -Taste. -
Seite 24: Reinigungsprogramm
REINIGUNGSPROGRAMM CQube S FILTER BREW Automatisches Reinigen Automatisches Reinigen des Mischgefäßes Reinigen bedeutet Spülen mit Wasser und Drehen des Aufschäumers. Das Mischgefäß sollte täglich einmal gereinigt werden. Cleaning Hot Key Bei Maschinen mit Folienschalter Bei Maschinen mit touchscreen Klappe öffnen. Drücken Sie am Reinigungs-Panel an der Innenseite der Klappe auf ENTER (siehe Abbildung A). -
Seite 25: Automatisches Reinigen Der Auslaufventile
REINIGUNGSPROGRAMM CQube S FILTER BREW Automatisches Reinigen Automatisches Reinigen der Auslaufventile Das Reinigen um- fasst das „Befreien“ der Ventile von allen Kalkansammlungen und sonstigen Partikeln, die in den Zylindern hängen bleiben können, und das Spülen der Ventile mit Wasser. Cleaning Hot Key Bei Maschinen mit Folienschalter Bei Maschinen mit... -
Seite 26: Automatisches Reinigen Des Brühmechanismus
REINIGUNGSPROGRAMM CQube S FILTER BREW Automatisches Reinigen Automatisches Reinigen des Brühmechanismus Brühmechanismus sollte einmal pro Woche gereinigt werden. Die Reinigung dauert etwa 10 Minuten. Filterreinigungsmit- tel sind bei Ihrem Händler erhältlich. Artikelnr. 1104161 WICHTIG! Cleaning Hot Key Um nach der Reinigung des Bei Maschinen mit Folienschalter... -
Seite 27: Funktion „Brüher Öffnen
REINIGUNGSPROGRAMM CQube S FILTER BREW Automatisches Reinigen Funktion „Brüher öffnen“ Zum Lieferum- fang der Maschine gehört ein Werkzeug zum Demontieren des Kaffeefilters. Klappe öffnen. Drücken Sie am Reinigungs-Panel an der Innenseite der Klappe auf ENTER (siehe Abbildung A). Danach erscheint „Cleaning Hot Key“ im Display (das Reinigungs-Panel ist damit aktiviert). -
Seite 28: Reinigung Und Pflege
REINIGUNG UND PFLEGE CQube S FILTER BREW Brühkammer demontieren Brühkammer demontieren . Nachdem der Griff angehoben ist, ziehen Sie Drücken Sie auf den Griff an der die Brühkammer gerade heraus. Brühkammer und heben Sie ihn nach oben. Hinweis: Spülen Sie die Brühkammer Brühkammer wieder zusammenbauen zum Entfernen der Reinigungsmittel- und Hinweis: Achten Sie beim Zusammenbauen... -
Seite 29: Kaffeefilter Demontieren Und Reinigen
REINIGUNG UND PFLEGE CQube S FILTER BREW Kaffeefilter demontieren und reinigen Lösen Sie den Auslass und führen Sie das Werkzeug (A) durch eine der Bohrungen an der Vorderseite des Brühmechanismus bis an den hinteren Teil der Zylinderwand (Abbildung 1) und bewegen Sie es so weit in Richtung des hinteren Segments des Filtereinsatzes, bis der Einsatz ausgeworfen wird (Abbildung 2). -
Seite 30: Wöchentliche Reinigung
REINIGUNG UND PFLEGE CQube S FILTER BREW Wöchentliche Reinigung Mischsystem demontieren Positionieren Sie die Behälterkammern so, dass sie nach oben zeigen, und ziehen Sie den Auslassschlauch heraus. Drehen Sie den Hebel der Befestigungsplatte nach links. Ziehen Sie das Mischgefäß zum Lösen gerade heraus. -
Seite 31: Diese Teile Waschen
REINIGUNG UND PFLEGE CQube S FILTER BREW Wöchentliche Reinigung Diese Teile waschen Mit feuchtem Lap- Mischgefäß Kondensatfänger Befestigungsplatte Aufschäumer pen reinigen und trocken wischen. Vor dem Zusammenbauen müssen alle Teile trocken sein. Mischsystem wieder zusammenbauen Überprüfen Sie vor dem Die flache Seite der Aufschäumerwelle muss Zusammenbauen der Teile alle mit der Pfeilmarkierung am Aufschäumer Dichtungen (rot). -
Seite 32: Außenreinigung
REINIGUNG UND PFLEGE CQube S FILTER BREW Außenreinigung Reinigen Sie von außen je nach Notwendigkeit Benutzen Sie zur Außenreinigung der Maschine einen weichen Lappen und einen nicht scheuernden Flüssigreiniger. Wenn Sie eine Maschine mit touchscreen haben, sprühen Sie keine Reinigungsflüssigkeit auf das Display. Verwenden Sie ausschließlich LCD-Bildschirmreiniger, die für das Reinigen von touchscreens bestimmt sind. -
Seite 33: Meldungsanzeige Im Display
MELDUNGSANZEIGE IM DISPLAY CQube S FILTER BREW Mitteilung im Display Bedeutung Energy Saving Mode Die Maschine befindet sich im Energiesparmodus. Not Available Das Getränk ist für Kannen nicht wählbar. Heating Water Temperatur des Wassers im Behälter zu niedrig; die Maschine heizt auf (Sperrung). -
Seite 34: Programmierung
PROGRAMMIERUNG CQube S FILTER BREW Programmierung mit der Benutzerkarte aktivieren Setzen Sie die Benutzerkarte in den Kartenleser ein (A). Beim Folienschalter sieht das Display dann wie folgt aus: Service Menu Zum Vorrücken drücken Clean Machine Service Menu Zum Vorrücken drücken Counters Für das touchscreen ergibt sich folgendes Bild:... -
Seite 35: Kannengetränk
PROGRAMMIERUNG CQube S FILTER BREW Kannengetränk Service Menu So entnehmen Sie Getränke in Kannen: Jug Beverage Drücken Drücken Cups Jug Beverage 1-12 Geben Sie an, wie viele Tassen für die Kanne gebrüht werden sollen. Drücken Sie zum Starten des Brühens auf das gewünschte Drücken Getränk. -
Seite 36: Maschine Reinigen
PROGRAMMIERUNG CQube S FILTER BREW Maschine reinigen Klappe öffnen. Drücken Sie auf ENTER am Reinigungs-Panel an der Innenseite der Klappe. Cleaning Hot Key Wählen Sie die Taste X für alle Reinigungen. Zum Durchführen der Reinigung sie- he die Seiten mit den Reinigungspro- grammen. -
Seite 37: Zähler
PROGRAMMIERUNG CQube S FILTER BREW Zähler Siehe die Zähler für die einzelnen Getränke bzw. den Gesamtzähler für alle Getränke. Die Getränke-Zähler Service Menu können auch zurückgesetzt werden. Counters Service Menu Counters Drücken Drücken Drücken Counters Beverage Counters Drink 1 Beverages Per Beverage served xxx Drücken... -
Seite 38: Zähler
PROGRAMMIERUNG CQube S FILTER BREW Zähler Siehe die Anzahl der durchgeführten Reinigungen oder Service Menu den Reinigungs-Zähler zurücksetzen. Counters Drücken Clean Counter Counters Brewer xxx Clean Counter Zum Vorrücken im Menü drücken Sie auf Clean Counter Drücken Total xxx Wenn Sie drücken, wird das Menü... -
Seite 39: Massskizze
MASSSKIZZE CQube S FILTER BREW CQube SF03 SF12 SF20 Modell CQube SF03 818 mm 290 mm 532 mm 110 mm 155 mm CQube SF12 818 mm 290 mm 532 mm 110 mm 155 mm CQube SF20 818 mm 290 mm... -
Seite 41: Wartung
Voraussetzung für die Gültigkeit der Garantie ist, dass die Bedingungen für die Wartung gemäß unseren Anweisungen befolgt, ordnungsgemäße Vorkehrungen getroffen und die Gewährleistungsansprüche unverzüglich geltend gemacht werden. Die betroffene Technik darf in der Zeit des Wartens auf den Service nicht benutzt werden, wenn die Gefahr der Verschlimmerung des Schadens bzw.
