- Seite 1 CATER BEDIENUNGSANLEITUNG UM_DE Part No.: 1764111_01...
-
Seite 2: Inhaltsverzeichnis
Warnungen ................................4 Vorsichtsmaßnahmen ..............................4 Verwendungszweck..............................4 Fakten und Gewicht ...............................5 Allgemeine Funktionsbeschreibung ........................5 KOMPONENTENÜBERSICHT ......................6 Vorderansicht SINGLE CATER ..........................6 Vorderansicht CATER .............................7 Rückansicht SINGLE CATER ..........................8 Rückansicht CATER..............................9 TASTEN UND DISPLAY-INFORMATIONEN ................10 Tastenfunktionen ..............................10 Display-Anzeigen beim Brühen .......................... 10 INSTALLATION UND INBETRIEBNAHME ................ - Seite 3 INHALT CATER Wassermenge einstellen ............................18 MELDUNGSANZEIGE IM DISPLAY ....................19 Fehlermeldung ............................... 19 MASSSKIZZE ..............................20 SINGLE CATER ..............................20 CATER ..................................21 Zubereiter ................................22 In diesen Textfeldern können wichtige Hinweise enthalten sein: WICHTIG! VORSICHT! Weitere INFO. Hinweis INFO.
-
Seite 4: Allgemeines
ALLGEMEINES CATER Einleitung Vielen Dank, dass Sie sich für einen CATER-Kaffeebrüher entschieden haben. Wir hoffen, dass er Ihnen gefallen wird. Lesen Sie vor dem Gebrauch der Maschine die Bewahren Sie diese Anleitung zur künftigen Bedienungsanleitung. Einsichtnahme stets griffbereit auf! Diese Anleitung enthält wichtige Hinweise zum ordnungsgemäßen und sicheren Gebrauch des... -
Seite 5: Fakten Und Gewicht
ALLGEMEINES CATER Fakten und Gewicht FAKTEN SINGLE CATER CATER Heißwasserhahn Brüh-Optionen Höhe, Breite, Tiefe 690, 205, 450 mm 690, 410, 450 mm Behältervolumen 2,5 l 2 x 2,5 l Stromversorgung 220-230 V 1N~2200 W 50-60Hz 400V 2N~ 4400 W 50-60Hz Kaltwasseranschluss Außengewinde, ½”... -
Seite 6: Komponentenübersicht
KOMPONENTENÜBERSICHT CATER Vorderansicht SINGLE CATER Funktionstasten Heißwasserhahn Filterhalter Zubereiter-Deckel Tragegriff Display Zubereiter Schlauchwaage Hahn für Kaffee Tropfschaleneinsatz Tropfschale... -

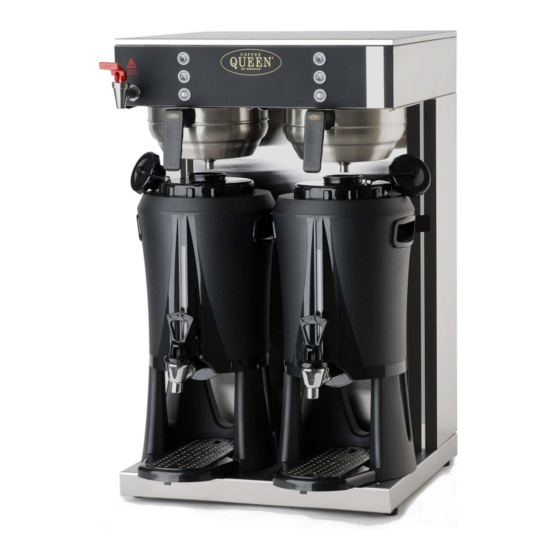

Seite 7: Vorderansicht Cater
KOMPONENTENÜBERSICHT CATER Vorderansicht CATER Funktionstasten Heißwasserhahn Filterhalter Zubereiter-Deckel Tragegriff Display Zubereiter Schlauchwaage Hahn für Kaffee Tropfschaleneinsatz Tropfschale... -
Seite 8: Rückansicht Single Cater
KOMPONENTENÜBERSICHT CATER Rückansicht SINGLE CATER Wasseranschluss Stromversorgung Netzschalter... -
Seite 9: Rückansicht Cater
KOMPONENTENÜBERSICHT CATER Rückansicht CATER Wasseranschluss Netzschalter Stromversorgung... -
Seite 10: Tasten Und Display-Informationen
TASTEN UND DISPLAY-INFORMATIONEN CATER Tastenfunktionen 1/1 Brühen Gesamte Menge brühen = 2,5 l 1/2 Brühen Halbe Menge brühen = 1,25 l Pause/Stopp Display-Anzeigen beim Brühen Während die Maschine brüht Gesamte Menge brühen Display-Anzeige: Siehe A. Während die Maschine brüht Halbe Menge brühen... -
Seite 11: Installation Und Inbetriebnahme
INSTALLATION UND INBETRIEBNAHME CATER Positionierung Mindestens 10 cm Stellen Sie den Brüher auf eine ebene horizontale Fläche, die das Gewicht der Maschine tragen kann. Stellen Sie sicher, dass die Luft hinter der Maschine zirkulieren Hinweis kann (Mindestabstand: 10 cm). Wasseranschluss Schließen Sie den mitgelieferten Wasserschlauch mit einem... -
Seite 12: Netzanschluss Und Inbetriebnahme
INSTALLATION UND INBETRIEBNAHME CATER Netzanschluss und Inbetriebnahme SINGLE CATER Empfehlung: Installieren Sie einen Leitungs- und Erdschlussschutzschalter an der Maschine. WICHTIG! Stecken Sie den Stecker in eine separate, geerdete Wandsteckdose: 220-230V 50-60Hz, 10Amp. CATER Der Brüher ist nicht wiederanschließbar. Er darf nur mit der an ihm angegebenen Spannung im Stromversogungsnetz installiert werden. -
Seite 13: Bedienung
BEDIENUNG CATER Brühen mit Kaffee Filterpositionierung Setzen Sie einen Filter in den Filterhalter ein. Verwenden Sie stets das von Coffee Queen empfohlene Kaffeefilterpapier. Filtertyp, 110 mm-Filterpapier, Artikelnr. 110110 Kaffee hinzugeben Pro Liter werden 60 g Pulver empfohlen. Kaffee hinzugeben (Restaurant/Catering: gemahlenen Kaffee). -
Seite 14: Brühen Starten
BEDIENUNG CATER Brühen mit Kaffee Brühen starten Drücken Sie die Taste für 2,5 l bzw. die Taste für 1,25 l. 1/1 Brühen 1/1: Gesamte Menge brühen – das Display blinkt zwischen allen drei Zeilen. 1/2 Brühen 1/2: Halbe Menge brühen – das Display blinkt zwischen den Pause/Stopp 2 unteren Zeilen. -
Seite 15: Temperatur Halten Und Aroma Bewahren
BEDIENUNG CATER Brühen mit Kaffee Temperatur halten und Aroma bewahren Tipps zum Heißhalten des Kaffees Heizen Sie den Zubereiter vor und starten Sie einen Brühvorgang mit ausschließlich Wasser im Zubereiter. Wenn das Wasser gebrüht ist, lassen Sie es etwa 1 Stunde stehen. -
Seite 16: Reinigung Und Pflege
REINIGUNG UND PFLEGE CATER Tägliche Reinigung Vor jedem Brühen: Spülen Sie den Zubereiter mit frischem Spülen Sie den Zubereiter und den Leitungswasser aus. Filterhalter mit heißem Wasser. Benutzen Sie für die Außenreinigung ein weiches Tuch und Flüssigreiniger, um Kratzer zu verhindern. -
Seite 17: Wöchentliche Reinigung
REINIGUNG UND PFLEGE CATER Wöchentliche Reinigung Demontieren Sie die Schlauchwaage und reinigen Sie sie wöchentlich mit der mitgelieferten Bürste. Entfernen Sie den größeren Deckel und reinigen Sie den Mixerschlauch (A). Zubereiter reinigen, 2,5 l Füllen Sie den Zubereiter mit heißem Wasser WICHTIG! (vollständiges Brühen ohne Kaffee und Filter). -
Seite 18: Programmierung
PROGRAMMIERUNG CATER Wassertemperatur einstellen Drücken Sie die Tasten gleichzeitig 5 Sekunden, bis ein Piepton zu hören ist. Im Display wird die aktuelle Einstellung angezeigt. Benutzen Sie zum Verstellen die Tasten = (Wassertemperatur erhöhen) = (Wassertemperatur verringern) Drücken Sie zum Bestätigen der neuen Einstellungen die -Taste. -
Seite 19: Meldungsanzeige Im Display
MELDUNGSANZEIGE IM DISPLAY CATER Fehlermeldung Fehlermeldung, Display zeigt: E1, E2, E3, E4. FÜLLSTANDSKONTROLLE WICHTIG! Alle Wartungs- und - Reinigen Sie den Installationsarbeiten - Der Sensor für zu hohen Füllstandsensor. sind von einem Wasserfüllstand wird - Wechseln Sie den autorisier- vor dem für zu niedrigen Füllstandssensor. -
Seite 20: Massskizze
MASSSKIZZE CATER SINGLE CATER Modell SINGLE CATER 690mm 205mm 450mm 105mm 436mm... -
Seite 21: Cater
MASSSKIZZE CATER CATER Brewing Brewing Modell CATER 690mm 410mm 450mm 105mm 436mm... -
Seite 22: Zubereiter
MASSSKIZZE CATER Zubereiter Modell Zubereiter 205 mm 273 mm 436 mm 400 mm 105 mm... -
Seite 24: Wartung
Voraussetzung für die Gültigkeit der Garantie ist, dass die Bedingungen für die Wartung gemäß unseren Anweisungen befolgt, ordnungsgemäße Vorkehrungen getroffen und die Gewährleistungsansprüche unverzüglich geltend gemacht werden. Die betroffene Technik darf in der Zeit des Wartens auf den Service nicht benutzt werden, wenn die Gefahr der Verschlimmerung des Schadens bzw.
