FHF explo line dSLDS21 Bedienungsanleitung

dSLDS21
• Robuster optischer Signal-
geber für den Einsatz in
gasexplosionsgefährdeten
Bereichen der Zone 1 und 2
• Zündschutzart
II 2 G Ex de IIC T5 / T6
• Schutzklasse II
• Schutzart IP 66
• Lichtstarke Optik
• Kunststoffgehäuse
Anwendung
In explosionsgefährdeter Umgebung
ist es häufig erforderlich, optische
Signale zum Warnen und Melden
einzusetzen. Die ExII-Drehspiegel-
leuchte dSLDS21 liefert
Signalisierungsmöglichkeiten. Sie ist
für Dauerbetrieb ausgelegt. Die
Drehspiegelleuchte dSLDS21 wird
durch Einschalten der Versorgungs-
spannung aktiviert und ist in ver-
schiedenen Betriebsspannungsaus-
führungen und Signalfarben erhält-
lich. Die Paraboloptik wird über ein
verschleißarmes Schneckenradge-
triebe angetrieben. Die Drehzahl der
Optik ist fest auf ca. 180 U/min ein-
gestellt, was ca. 180 Lichtsignale /
min ergibt.
Das stabile Vollkunststoffgehäuse
ist in der Schutzart IP66 ausgeführt
und kann in Innenräumen oder im
Freien verwendet werden. Die Zünd-
schutzart II 2 G Ex de IIC T5 / T6
erlaubt dabei den Einsatz des
Signalgerätes in Ex - Bereichen der
Zonen 1 und 2.
FHF B 6919-20 03/09

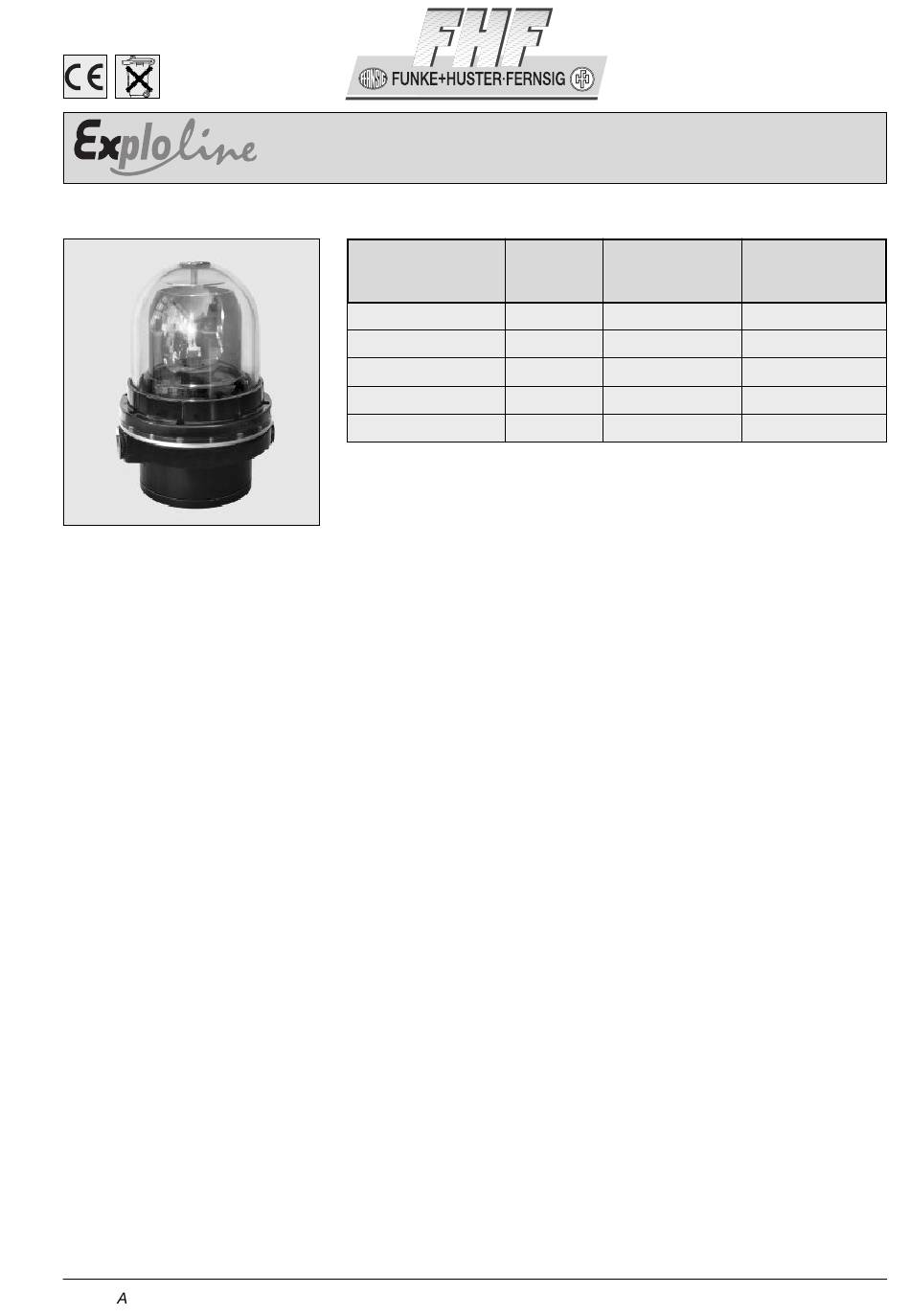

ExII-Drehspiegelleuchte / Rotating Beacon / Gyrophare
avec réflecteur rotatif antidéflagrant dSLDS21
Bestelldaten / Ordering data / Référence à la commande
Nennspannung
Rated voltage
Tension nominale
12 V
DC
24 V
DC
24 V
AC/DC
115 V /50 Hz/60 Hz
AC
230 V /50 Hz/60 Hz
AC
* Varianten nur auf Anfrage lieferbar / Versions available on request only /
Autres modèles uniquement sur demande
• Robust optical signalling
device for use in explosive
gas atmospheres,
zones 1 and 2
• Explosion category
II 2 G Ex de IIC T5 / T6
• Insulation class II
• Protection category IP 66
• High performance lenses
• Plastic housing
Application
Hazardous areas often require the
use of optical signals for warning
or information purposes. The ExII-
rotating beacon dSLDS21 offers
diese both of these signalling features.
It is designed for continuous ope-
ration.
If the supply voltage is turned on,
the rotating beacon dSLDS21 is
activated. The device is available in
several versions with various levels
of operating voltage, and various
signalling colours. The triple lens
optical system is driven via a wear-
reduced worm gear. The optical
system is set at a fixed speed of
approx. 180 rev/min, resulting in
approx. 180 light signals per minu-
te. The stable, all-plastic housing is
made to IP66 ingress protection
and may be used indoors or out-
doors.
The II 2 G Ex de IIC T5 / T6 explo-
sion category enables the use of
the signalling device in hazardous
areas, zones 1 and 2.
Toleranz Stromaufnahme
Tolerance Power consumption Halogen lamp
Tolérance Consommation
+10/-10% 3,2 A
+10/-15% 1,8 A
+10/-10% 1,8 A
+10/-10% 0,6 A
+10/-10% 0,5 A
• Avertisseur optique robuste
pour l'utilisation dans les zones
à risques d'explosion de gaz,
zones 1 et 2
• Mode de protection antidé-
flagrant II 2 G Ex de IIC T5 / T6
• Classe d'isolation II
• Indice de protection IP 66
• Très grande puissance lumineuse
• Boîtier en plastique
Application
Dans des zones à risques d'explo-
sion l'utilisation des signaux optiques
d'avertissement et de signalisation
sont souvent obligatoires. Le gyro-
phare avec réflecteur rotatif antidé-
flagrant dSLDS21 offre ces possibilités
de signalisation. Il est conçu pour
un fonctionnement permanent. Le
gyrophare avec réflecteur rotatif
dSLDS21 est activé en appliquant la
tension d'alimentation. Plusieurs mo-
dèles de différentes tensions d'ali-
mentation en différentes couleurs
d'optique sont disponibles. L'optique
parabolique est commandée par un
engrenage à vis sans fin, résistant à
l'usure. La vitesse de l'optique est
ajustée à 180 tours par minute, ce qui
correspond à 180 signaux lumineux
par minute environ. Le boîtier robuste
en plastique est construit conformé-
ment à l'indice de protection IP66 et
peut être utilisé à l'intérieur ou à
l'extérieur. Cet avertisseur agréée
II 2 G Ex de IIC T5 / T6 convient aux at-
mosphères explosives des zones1et 2.
Halogenlampe
Lampe à halogène
20 W *
20 W
20 W
20 W *
20 W
