Bei dem Auswechseln der Halogen-
leuchte gehen Sie wie nachfolgend
beschrieben vor:
• Gerät spannungsfrei schalten.
• Vorgeschriebene Wartezeit zum
Öffnen des Gerätes beachten.
• Gerät öffnen.
• Innenkalotte entfernen.
(Hierzu lösen der Schrauben wie
im unten stehenden Bild darge-
stellt).
• Halogenleuchte austauschen.
• Innenkalotte montieren.
• Gerät schließen.
Hierbei auf richtigen Sitz der
Dichtung achten.

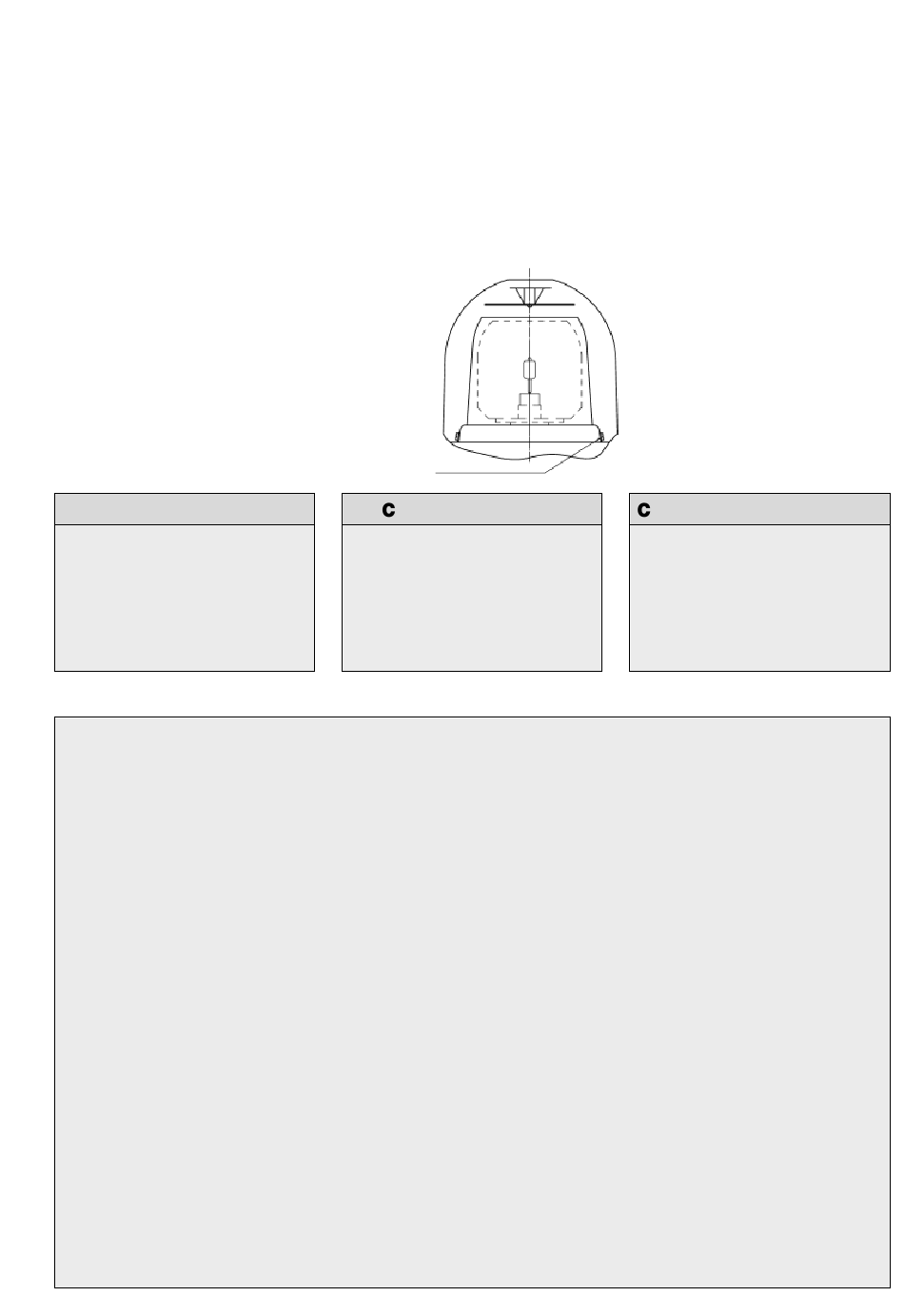

Befestigungsschraube für Innenkalotte / Fastening screw
for inner cap / Vis de fixation de la calotte intérieure

EMV-Richtlinie

Das Gerät erfüllt die Anforderun-
gen der neuen EMV-Richtlinie
2004/108/EG und der Nieder-
spannungs-Richtlinie 2006/95/EG.
Die Konformität mit den oben
genannten Richtlinien wird durch
das CE-Zeichen bestätigt.
Technische Daten
Gehäuse
Gehäusefarbe
Kalotte
Schutzklasse
Schutzart
Kabeldurchmesser
Gewinde für Kabeleinführung
Zündschutzart
Betriebstemperatur
Lagertemperatur
Betriebsart
Betriebsgebrauchslage
Betriebsbedingungen
Anschlussklemmen,
max. Anschlussquerschnitt
Lichtquelle
Optik
Drehzahl
Antrieb
Abmessungen
Gewicht
EG-Baumusterprüfbescheinigung
To replace the halogen lamp,
please proceed as follows:
• Disconnect power.
• Note the mandatory waiting
time before opening the unit.
• Open the unit.
• Remove the inner cap. (Do this
by loosening the screws as
shown in the illustration below).
• Replace halogen lamp.
• Mount inner cap.
• Close the
device.
Make sure
the seal is
correctly
in place
EM -Directive
The device complies with the
requirements of the new EMC-
directive 2004/108/EC and the low
voltage directive 2006/95/EC.
The conformity with the above
directives is confirmed by the CE
sign.
glasfaserverstärktes Polyester
schwarz oder rot
Polycarbonat
II
IP 66 ( gemäß IEC/EN 60529 )
Ø 5,5 bis 13,0 mm
1x M20 x 1,5 und Verschlussstopfen M20 x 1,5
II 2 G Ex de IIC T5 / T6
-20°C bis +55°C (T5) / -20°C bis +40°C (T6)
-20°C bis +80°C
S1 Dauerbetrieb nach IEC/EN 60034-1; VDE 0530
stehend oder hängend durch drehbare Bügelmontage
in Räumen oder im Freien
1,5 mm 2 feindrähtig
2,5 mm 2 eindrähtig
20 W Halogenleuchte mit hohem Lichtstrom
Paraboloptik
ca. 180 U/min.
verschleißarmes Schneckenradgetriebe
ca. 274 x Ø 200 mm ( ohne Befestigungsbügel )
ca. 5,5 kg
PTB 02 ATEX 1008 Typ dSLD21
Le remplacement de la lampe à
halogène s'effectue de la façon sui-
vante :
• Mettre l'appareil hors tension.
• Respecter le temps d'attente
prescrit pour l'ouverture de
l'appareil.
• Ouvrir l'appareil.
• Oter la calotte intérieure (pour
desserrer les vis se reporter à la
figure ci-contre).
• Remplacer la lampe à halogène.
• Monter la calotte intérieur.
• Fermer l'appareil. Veiller à la
position correcte du joint
d'étanchéité.
EM-Directive
L'appareil respecte les exigences
de la nouvelle directive sur la
compatibilité électromagnétique
2004/108/CE et de la directive
sur la basse tension 2006/95/CE.
La conformité aux directives sus-
mentionnées est confirmée par le
symbole CE.
