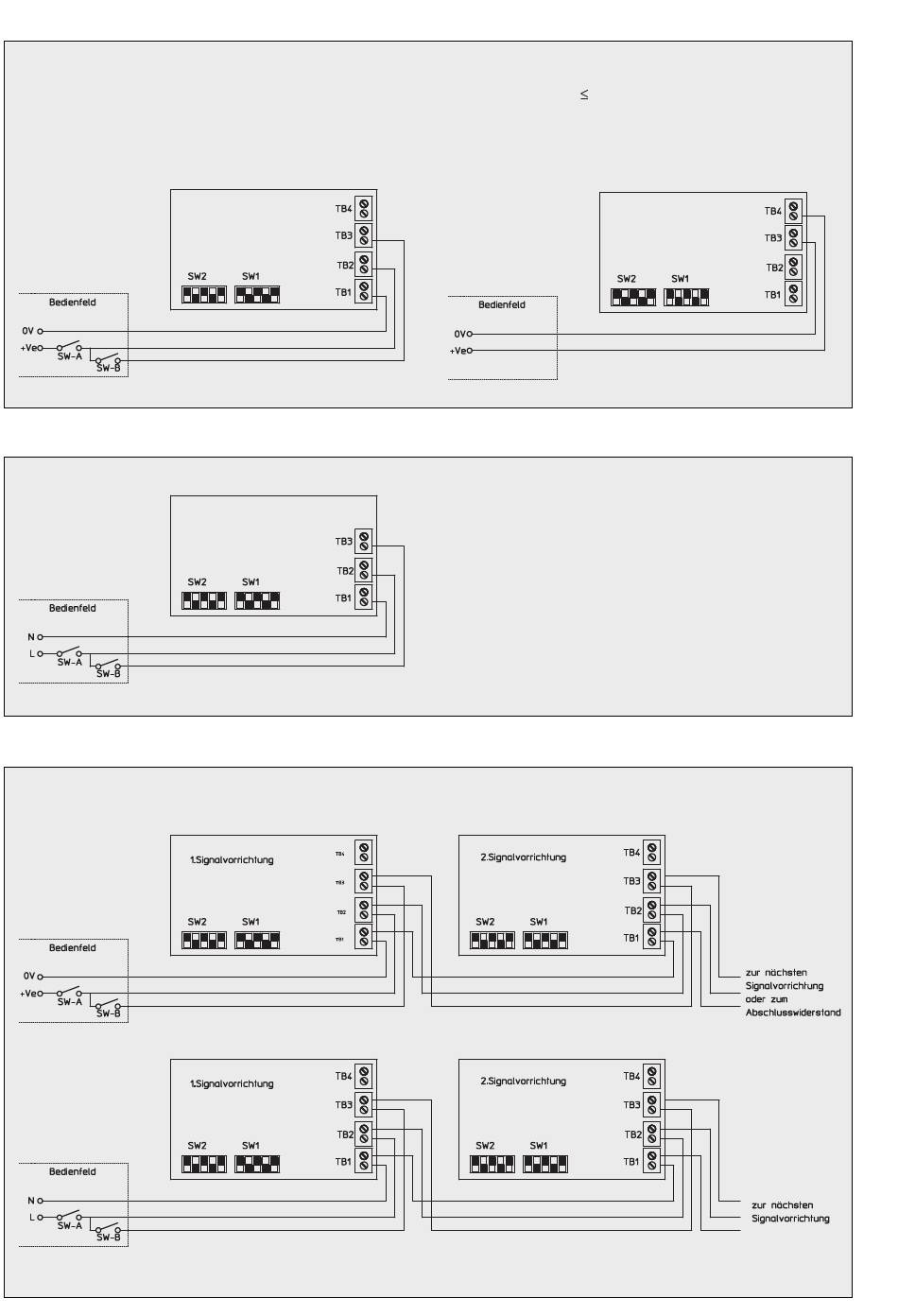

Abbildung 1
DC-Eingang - 2. Signalstufe mit einem dritten Draht
Leitungsüberwachung durch Umpolen
Abbildung 3
AC-Eingang
Abbildung 4
Systemanschluss
4
Abbildung 2
DC-Eingang - 2. Signalstufe durch Spannungsumkehr
Leitungsüberwachung über Schwellenwert
(angelegte Spannung 1 V)
Zur Leitungsüberwachung ist ein Abschlusswiderstand
erforderlich, der mindestens 3k3 Ohm betragen und für
0,5 Watt ausgelegt sein sollte
Bitte beachten: Für die 2. Signalstufe
ist die Kontrollleitung L1 nach TB3
erforderlich.
