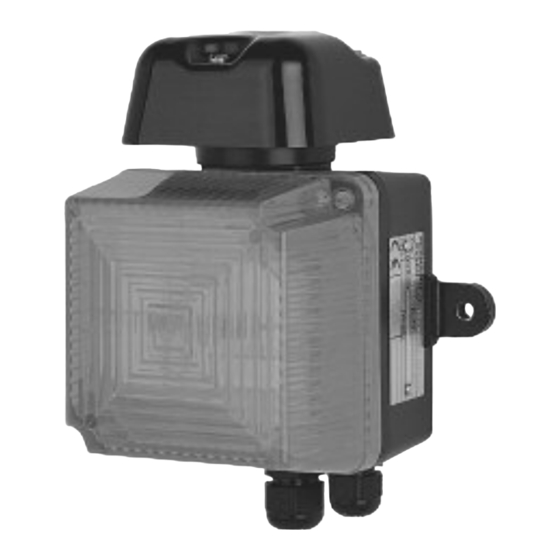

FHF 5842/1 Betriebsanleitung

TWIN-EExII
Typ 5842/1
• ExII
• Schutzart IP 66
• Explosionsgeschützter
optisch/akustischer
Signalwecker
• ATEX-bescheinigt nach
Richtlinie 94/9/EG
• Lautstarker Mehrtonwecker
• Leistungsstarke Blitzleuchte
• ExII
• Protection category IP 66
• Explosion-proof
optical and acoustic
signalling device
• ATEX-certified acc.
to directive 94/9/EC
• Loud multitone bell
• Powerful strobe light
FHF B 5842-6 04/16
Telefonzweit- und Signalwecker /
Second telephone alarm and signal unit
Verwendungshinweise
Der Telefonzweit- und Signalwecker
TWIN-EExII ist speziell für die Ver-
wendung in explosionsgefährdeten
Industriebereichen konstruiert und
erlaubt das Betreiben in Gebäuden
und im Freien. Über einen Schiebe-
schalter lässt sich der TWIN-EExII in
die folgenden Betriebsarten schalten:
•
Telefonzweitwecker
In dieser Betriebsart wird der
TWIN-EExII mit einem Telefon (mit
W-Ader-Anschluss) zu sam men-
geschaltet, um ein weiteres
akus tisches und opt i sches Signal
entfernt vom Telefon zu erzeugen.
Das akustische Signal endet mit
dem Ruf. Das optische Signal
bleibt während der Rufpausen be-
stehen (Rufpausenüberbrückung).
Das op tische Signal endet ca. 4 s
nach dem letzten Ruf.
Die Speisung der optischen und
akustischen Signale erfolgt aus
dem 230 V Netz. Angesteuert
werden die Signale durch die Ruf-
wechselspannung. Bei Ausfall des
Netzes erfolgt keine Signalisierung.
•
Signalwecker
In dieser Betriebsart werden durch
das Anlegen des 230 V Netzes
die akustischen und optischen
Signale erzeugt.
Montage
Der TWIN-EExII ist für die Wand-
und Deckenmontage geeignet. Die
Anbaumaße sind dem Maßbild
(siehe „Maßbild") zu entnehmen.
Befes tigungselemente und Unter-
grund müssen das Gewicht des
Gerätes (ca.1,5 kg) tragen können.
Anschließen
Das Anschließen und Einstellen des
Gerätes darf nur durch unterwiesenes
Fachpersonal erfolgen. Es sind die
Vorschriften und Hinweise des je-
weiligen Landes zum Anschalten an
das öffentliche Telefonnetz bzw. an
private Nebenstellenanlagen zu
beachten.
Application Notes
The TWIN-EExII is especially con-
ceived for use in industrial hazar-
dous areas, allowing operation in
in dustry buildings and outdoors.
The DIP switch of the TWIN-EExII
can be used to switch the device
to the following operating modes:
•
Second telephone alarm
For this operating mode the
TWIN-EExII is connected with a
telephone (with a W conductor)
to generate a further acoustic
and optical signal away from the
telephone. The ringing ends the
acoustic signal. The optical
signal remains during the ringing
pauses (ringing pause bridging).
The optical signal ends approx.
4 sec. after the last ring. The
optical and acoustic signals are
supplied from the 230 V line.
The ringing alternating current is
used for controlling the signals.
In case of a loss of line voltage
there will be no signalling.
•
Signal unit
In this mode the acoustic and
optical signals are generated
upon connection to the 230 V
line.
Mounting
The TWIN-EExII is suited for wall
and ceiling mounting. Refer to
the dimensional drawing for the
mounting dimensions (refer to
figure „Physical dimensions").
Both the fasteners
mounting surface must be able to
carry the weight of the device
(~1.5 kg).
Connecting
Only especially educated pro -
fessional personnel may connect
and adjust the device. The rules
and regulations of each country
regarding connections to the
public telephone network
private branch exchanges must be
observed.
and the
or
