Demontage - Pi Pifoc Installationsanleitung

Technical Note
P721T0002, gilt für P-721 und P-725
Eco/CBo, 06/19/2018
Abbildung 8: Apertur für das Einsetzen des Mikroskop-Gewindeeinsatzes vorbereiten
Setzen Sie den PIFOC
6.
Mikroskop festgeschraubt ist.
Befestigen Sie den Mikroskop-Gewindeeinsatz im PIFOC
7.
mitgelieferten Sechskantschlüssel, wie in der nachfolgenden Abbildung dargestellt.

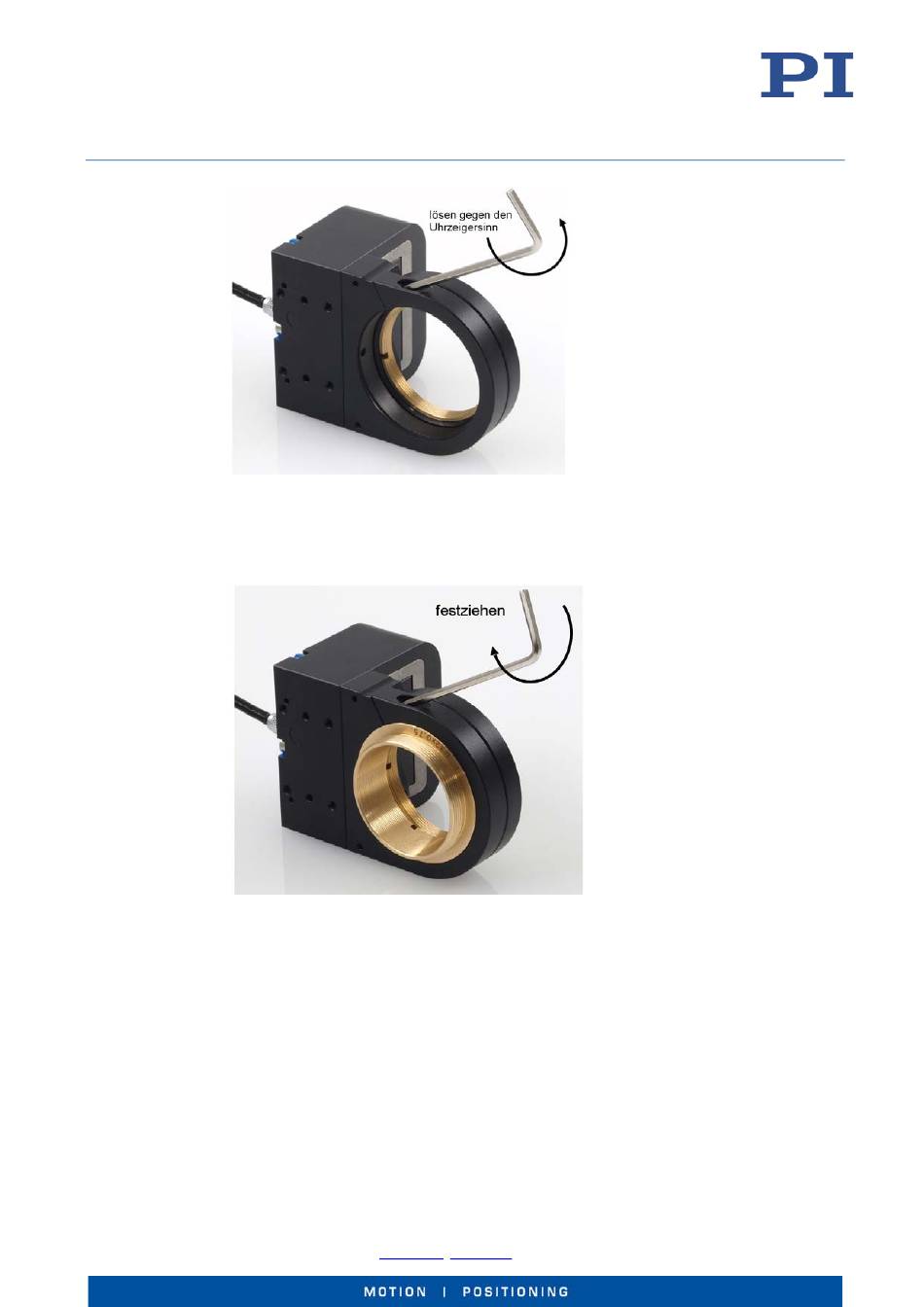

Abbildung 9: Befestigen des Mikroskop-Gewindeeinsatzes mit dem Sechskantschlüssel (hier
Schrauben Sie ein geeignetes Objektiv in den Objektiv-Einsatz. Abbildung 9 zeigt den
8.
PIFOC® Positionierer nur mit dem Objektiv-Einsatz und dem Mikroskop-
Gewindeeinsatz.

Demontage

Um das Objektiv und den PIFOC
Reihenfolge vor, wie in "Montage" beschrieben (S. 6).
