Montage; Demontage - Pi Pifoc Installationsanleitung

Technical Note
P721T0002, gilt für P-721 und P-725
Eco/CBo, 06/19/2018

Montage

Schrauben Sie den Objektiv-Einsatz von unten in die Apertur des PIFOC
1.
Ziehen Sie den Objektiv-Einsatz mit der breiten Seite des Flachschlüssels fest, wie in der
2.
nachfolgenden Abbildung dargestellt.

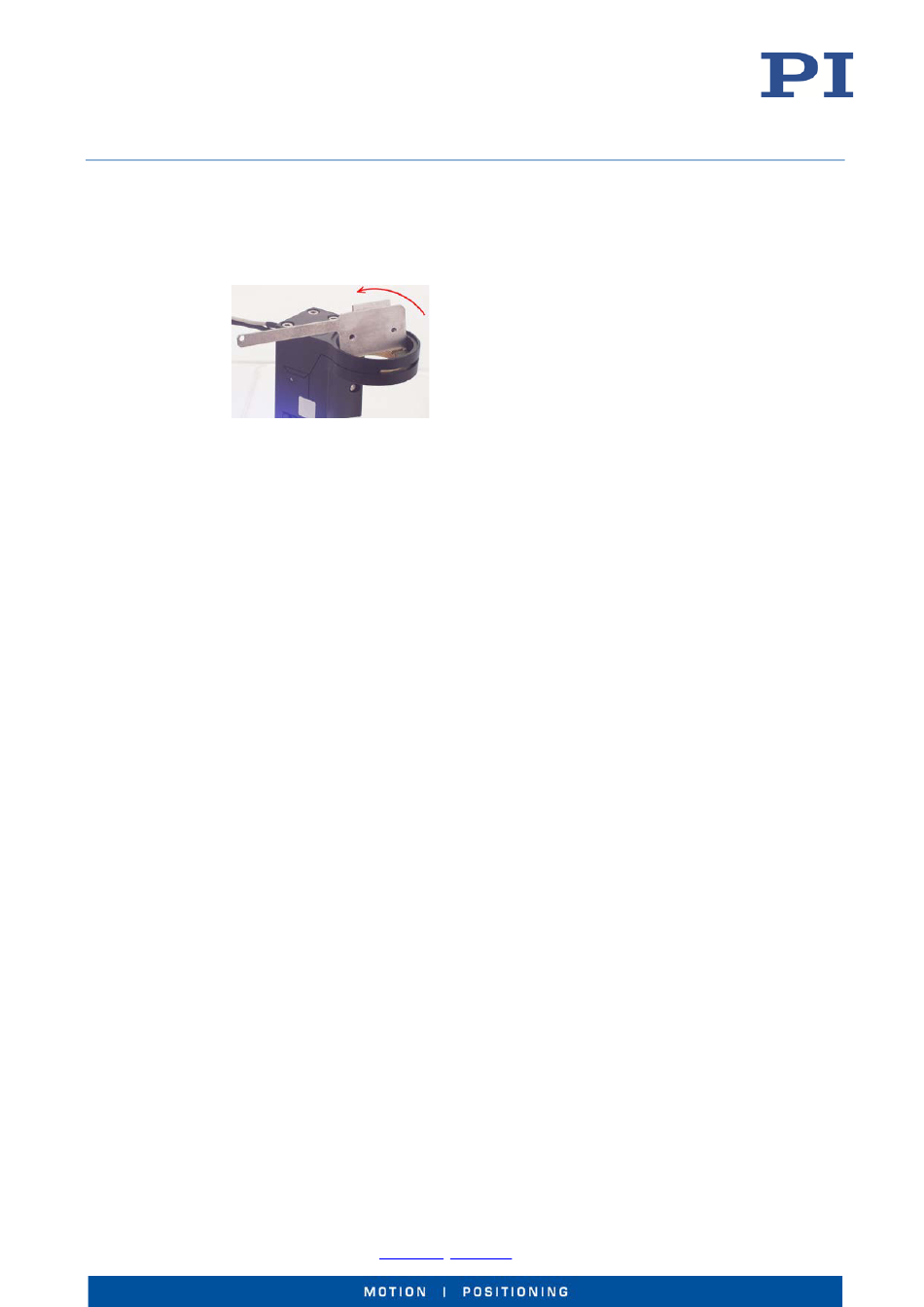

Abbildung 4: Anziehen des Objektiv-Einsatzes mit der breiten Seite des Flachschlüssels
Schrauben Sie den Mikroskop-Gewindeeinsatz in das Mikroskop.
3.
Ziehen Sie den Mikroskop-Gewindeeinsatz mit der schmalen Seite des Flachschlüssels
4.
fest.
Stellen Sie sicher, dass der Federring des Mikroskop-Gewindeeinsatzes weder
5.
festgezogen noch zu locker ist. Wenn nötig, stellen Sie die Spannung des Federrings mit
dem Spannring des Mikroskop-Gewindeeinsatzes ein. Drehen Sie den Spannring nur so
weit wie nötig heraus.
Drücken Sie den PIFOC
6.
vollständig einrastet.
Setzen Sie das Anziehwerkzeug in eines der Löcher im Spannring des Mikroskop-
7.
Gewindeeinsatzes ein und ziehen Sie den Spannring leicht an. Der Spannring wird durch
den Schlitz im PIFOC
Anziehwerkzeug gut sitzt, bevor Sie Druck ausüben.
Richten Sie den PIFOC® Positionierer nach Bedarf aus.
8.
Ziehen Sie den Spannring des Mikroskop-Gewindeeinsatzes mit dem Anziehwerkzeug
9.
an.
Schrauben Sie ein geeignetes Objektiv in den Objektivring.
10.

Demontage

Wenn ein Objektiv installiert ist, schrauben Sie das Objektiv ab.
1.
Setzen Sie das Anziehwerkzeug in eines der Löcher im Spannring des Mikroskop-
2.
Gewindeeinsatzes ein. Bei einer installierten Einheit wird der Spannring durch den
Schlitz im PIFOC® Positionierer sichtbar sein. Stellen Sie sicher, dass das
Anziehwerkzeug gut sitzt, bevor Sie Druck ausüben.
Lösen Sie den Spannring des Mikroskop-Gewindeeinsatzes durch Drehen des Rings in
3.
Richtung "open" zumindest so weit, dass der Einsatz frei drehbar ist.
Entfernen Sie den Mikroskop-Gewindeeinsatz auf eine der folgenden Arten:
4.
− Wenn der Mikroskop-Gewindeeinsatz nicht in einem Mikroskop installiert ist,
ziehen Sie den Einsatz aus dem PIFOC® Positionierer heraus.
− Wenn der Mikroskop-Gewindeeinsatz in einem Mikroskop installiert ist, entfernen
Sie den PIFOC® Positionierer vom Mikroskop und schrauben Sie den Mikroskop-
Gewindeeinsatz mit der schmalen Seite des Flachschlüssels ab.
Physik Instrumente (PI) GmbH & Co. KG, Auf der Röemerstr. 1, 76228 Karlsruhe, Deutschland
Tel. +49 721 4846-0, Fax +49 721 4846-1019, Email info@pi.ws,
®
Positionierer langsam in den Mikroskop-Gewindeeinsatz, bis er
®
Positionierer sichtbar sein. Stellen Sie sicher, dass das
www.pi.de
®
Positionierers.
