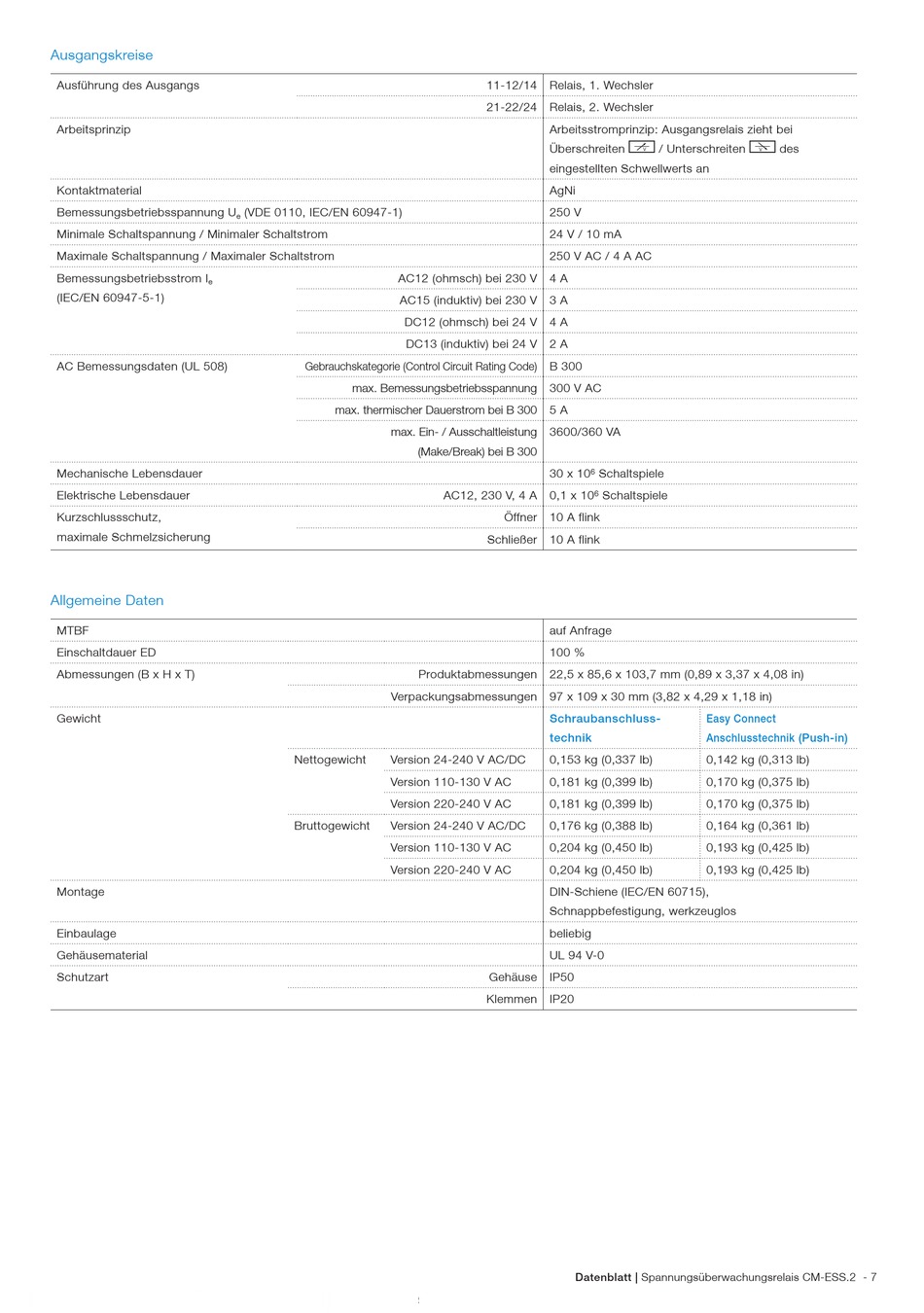

ABB CM-ESS.2 Bedienungsanleitung Seite 7

Ausgangskreise
Ausführung des Ausgangs
Arbeitsprinzip
Kontaktmaterial
Bemessungsbetriebsspannung U
Minimale Schaltspannung / Minimaler Schaltstrom
Maximale Schaltspannung / Maximaler Schaltstrom
Bemessungsbetriebsstrom I
e
(IEC/EN 60947-5-1)
AC Bemessungsdaten (UL 508)
Mechanische Lebensdauer
Elektrische Lebensdauer
Kurzschlussschutz,
maximale Schmelzsicherung
Allgemeine Daten
MTBF
Einschaltdauer ED
Abmessungen (B x H x T)
Gewicht
Montage
Einbaulage
Gehäusematerial
Schutzart
(VDE 0110, IEC/EN 60947-1)
e
AC12 (ohmsch) bei 230 V
AC15 (induktiv) bei 230 V
DC12 (ohmsch) bei 24 V
DC13 (induktiv) bei 24 V
Gebrauchskategorie (Control Circuit Rating Code)
max. Bemessungsbetriebsspannung
max. thermischer Dauerstrom bei B 300
max. Ein- / Ausschaltleistung
Verpackungsabmessungen
Nettogewicht Version 24-240 V AC/DC
Version 110-130 V AC
Version 220-240 V AC
Bruttogewicht Version 24-240 V AC/DC
Version 110-130 V AC
Version 220-240 V AC
11-12/14 Relais, 1. Wechsler
21-22/24 Relais, 2. Wechsler
Arbeitsstromprinzip: Ausgangsrelais zieht bei
Überschreiten
eingestellten Schwellwerts an
AgNi
250 V
24 V / 10 mA
250 V AC / 4 A AC
4 A
3 A
4 A
2 A
B 300
300 V AC
5 A
3600/360 VA
(Make/Break) bei B 300
30 x 10
AC12, 230 V, 4 A 0,1 x 10
Öffner 10 A flink
Schließer 10 A flink
auf Anfrage
100 %
Produktabmessungen 22,5 x 85,6 x 103,7 mm (0,89 x 3,37 x 4,08 in)
97 x 109 x 30 mm (3,82 x 4,29 x 1,18 in)
Schraubanschluss-
technik
0,153 kg (0,337 lb)
0,181 kg (0,399 lb)
0,181 kg (0,399 lb)
0,176 kg (0,388 lb)
0,204 kg (0,450 lb)
0,204 kg (0,450 lb)
DIN-Schiene (IEC/EN 60715),
Schnappbefestigung, werkzeuglos
beliebig
UL 94 V-0
Gehäuse IP50
Klemmen IP20
Datenblatt | Spannungsüberwachungsrelais CM-ESS.2 - 7
d c
/ Unterschreiten
Schaltspiele
6
Schaltspiele
6
Easy Connect
Anschlusstechnik (Push-in)
0,142 kg (0,313 lb)
0,170 kg (0,375 lb)
0,170 kg (0,375 lb)
0,164 kg (0,361 lb)
0,193 kg (0,425 lb)
0,193 kg (0,425 lb)
des
