ABB CM-ESS.2 Bedienungsanleitung Seite 4

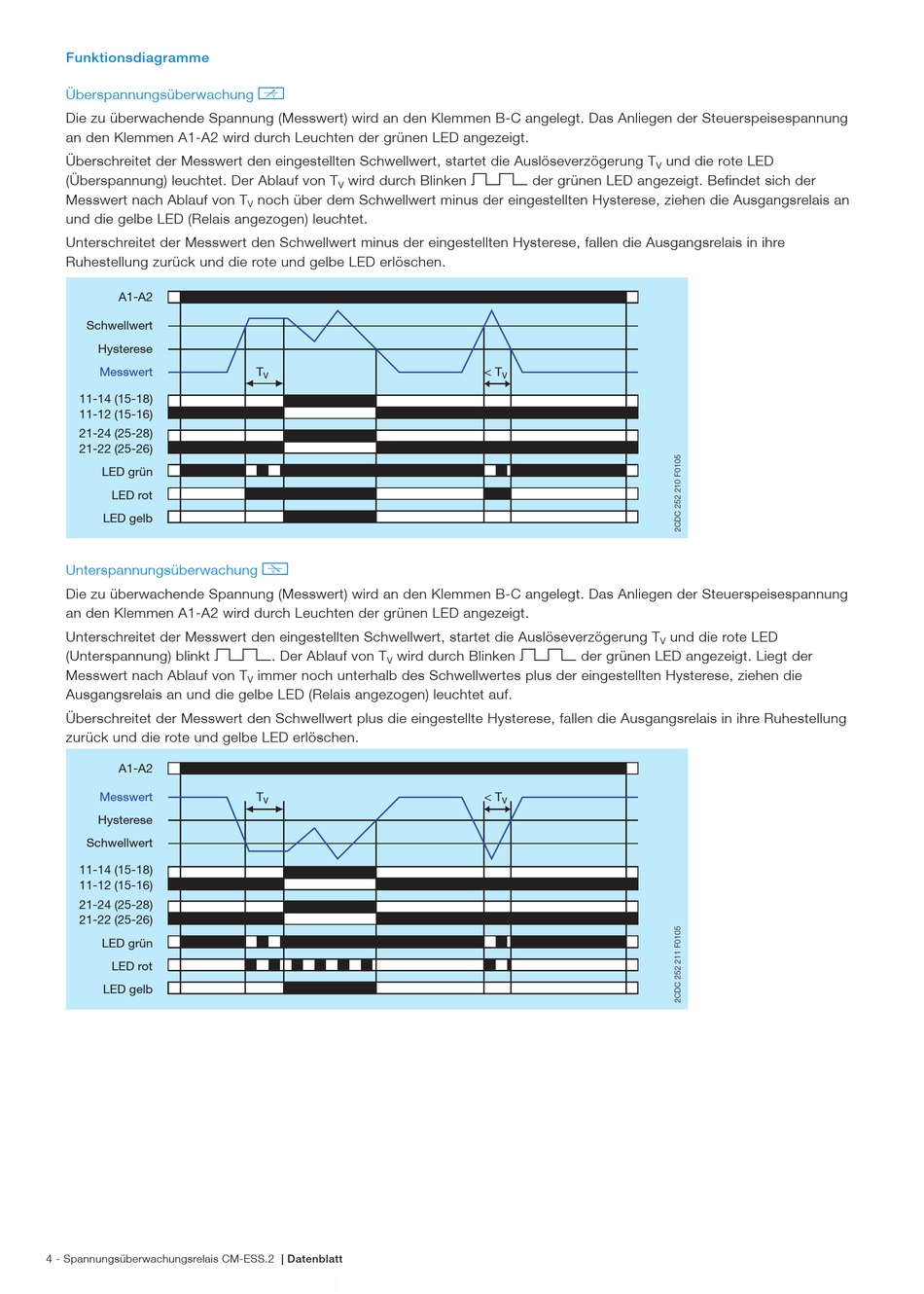

Funktionsdiagramme
Überspannungsüberwachung
Die zu überwachende Spannung (Messwert) wird an den Klemmen B-C angelegt. Das Anliegen der Steuerspeisespannung
an den Klemmen A1-A2 wird durch Leuchten der grünen LED angezeigt.
Überschreitet der Messwert den eingestellten Schwellwert, startet die Auslöseverzögerung T
(Überspannung) leuchtet. Der Ablauf von T
Messwert nach Ablauf von T
und die gelbe LED (Relais angezogen) leuchtet.
Unterschreitet der Messwert den Schwellwert minus der eingestellten Hysterese, fallen die Ausgangsrelais in ihre
Ruhestellung zurück und die rote und gelbe LED erlöschen.
A1-A2
Schwellwert
Hysterese
Messwert
11-14 (15-18)
11-12 (15-16)
21-24 (25-28)
21-22 (25-26)
LED grün
LED rot
LED gelb
Unterspannungsüberwachung
Die zu überwachende Spannung (Messwert) wird an den Klemmen B-C angelegt. Das Anliegen der Steuerspeisespannung
an den Klemmen A1-A2 wird durch Leuchten der grünen LED angezeigt.
Unterschreitet der Messwert den eingestellten Schwellwert, startet die Auslöseverzögerung T
(Unterspannung) blinkt
Messwert nach Ablauf von T
Ausgangsrelais an und die gelbe LED (Relais angezogen) leuchtet auf.
Überschreitet der Messwert den Schwellwert plus die eingestellte Hysterese, fallen die Ausgangsrelais in ihre Ruhestellung
zurück und die rote und gelbe LED erlöschen.
A1-A2
Messwert
Hysterese
Schwellwert
11-14 (15-18)
11-12 (15-16)
21-24 (25-28)
21-22 (25-26)
LED grün
LED rot
LED gelb
4 - Spannungsüberwachungsrelais CM-ESS.2 | Datenblatt
d
wird durch Blinken
V
noch über dem Schwellwert minus der eingestellten Hysterese, ziehen die Ausgangsrelais an
V
T
V
c
W . Der Ablauf von T
immer noch unterhalb des Schwellwertes plus der eingestellten Hysterese, ziehen die
V
T
V
W der grünen LED angezeigt. Befindet sich der
< T
V
wird durch Blinken W
V
< T
V
und die rote LED
V
und die rote LED
V
der grünen LED angezeigt. Liegt der
