Betrieb: Die Umgebung regeln

PID-Regler

Pfad: Main > Setup > System # > System Config > PID Controls (Hauptmenü – Setup
System Nr. – Systemkonfiguration – PDI-Regler)
Die PID-Schleife (Proportional plus Integral plus Derivative) wird verwendet, um den Spulenaus-
gang der Kühl-, Nacherwärmungs- und Entfeuchtungsmodi zu regeln.

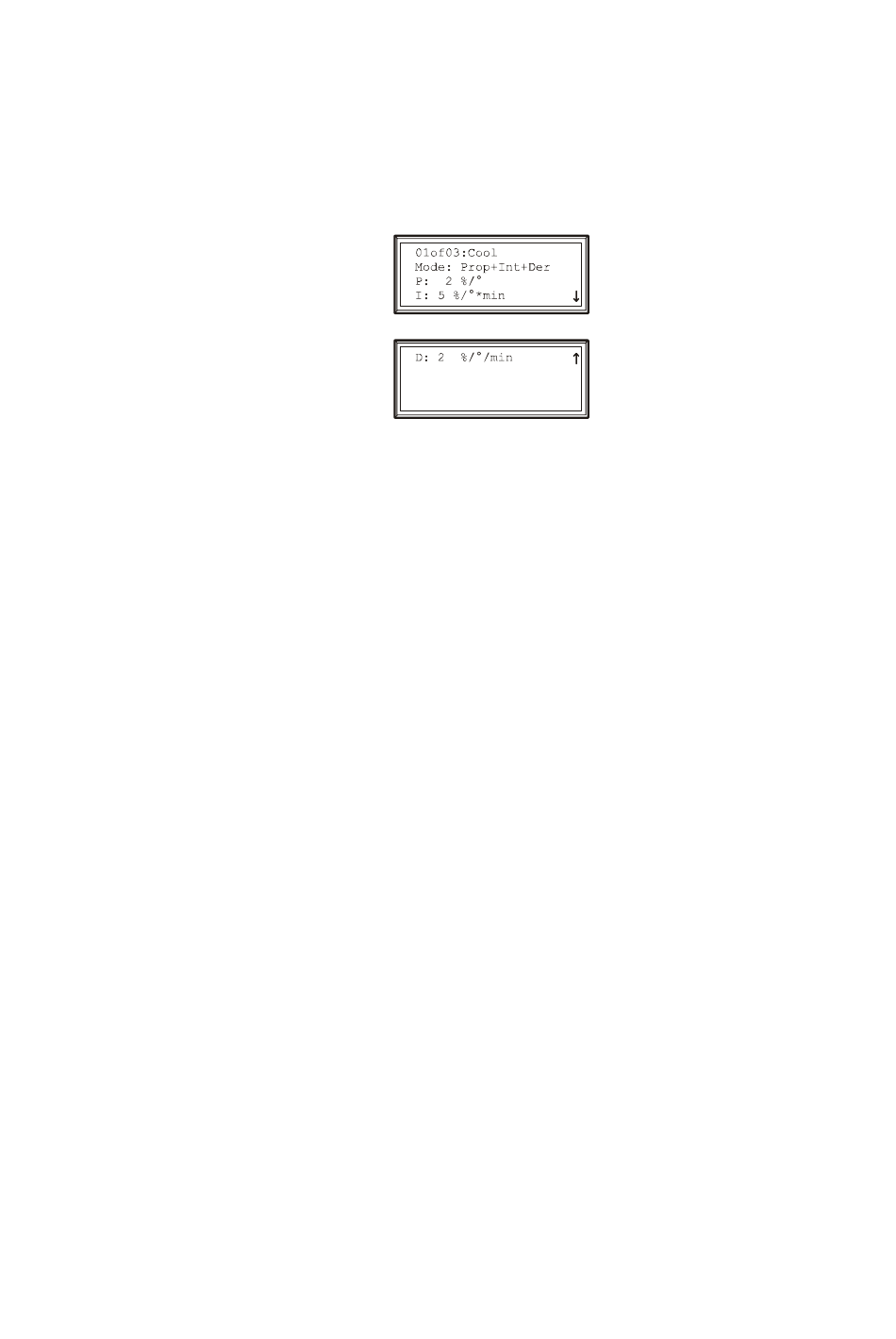

Legen Sie mit der Einstellung 01of03: [Mode/Actuator name] (Modus-/Stellglied-Name) fest,
für welchen Modus oder welche Stellglied-PID-Schlaufe eine Feineinstellung vorgenommen werden
soll.
Mode (Modus). Wählen Sie die Faktoren, die im PID-Algorithmus verwendet werden. Sie können
die Differentialquotienten oder die Integral- und Differentialfaktoren im Algorithmus auslassen.
P . Der Proportionalfaktor (Ertrag) für diesen Modus oder dieses Stellglied. Der Proportionalfaktor
gleicht die Differenz (Fehler) zwischen dem Messwert (Temperatur oder Luftfeuchtigkeit) und dem
Sollwert aus. Der Proportionalfaktor wird in Prozent des Ausgangs pro Einheitsfehler ausgedrückt.
I. Der Integralfaktor (Rücksetzrate) für diesen Modus oder dieses Stellglied. Der Integralfaktor
gleicht die Fehlermesswerte und Fehlerzeiten aus. Der Integralfaktor fügt oder zieht in kleinen
Schritten vom Ausgang hinzu oder ab, um den Verschiebungsfehler der proportionalen Verteilung
auszugleichen. Er wird in Prozent des Ausgangs für jede Minute und der Fehlereinheit (Fehler mit
Minuten multipliziert) ausgedrückt.
D. Der Differentialfaktor (Differentialquotient) für diesen Modus oder dieses Stellglied.
Der Differentialfaktor passt den Ausgang auf schnelle Fehlerveränderungen an, wobei die
Veränderungsgeschwindigkeit des Fehlers mit der Zeit beachtet wird. Er wird in Prozent des
Ausgangs für jede Einheit des Fehlers pro Minute (Fehler durch Minuten dividiert) ausgedrückt.
