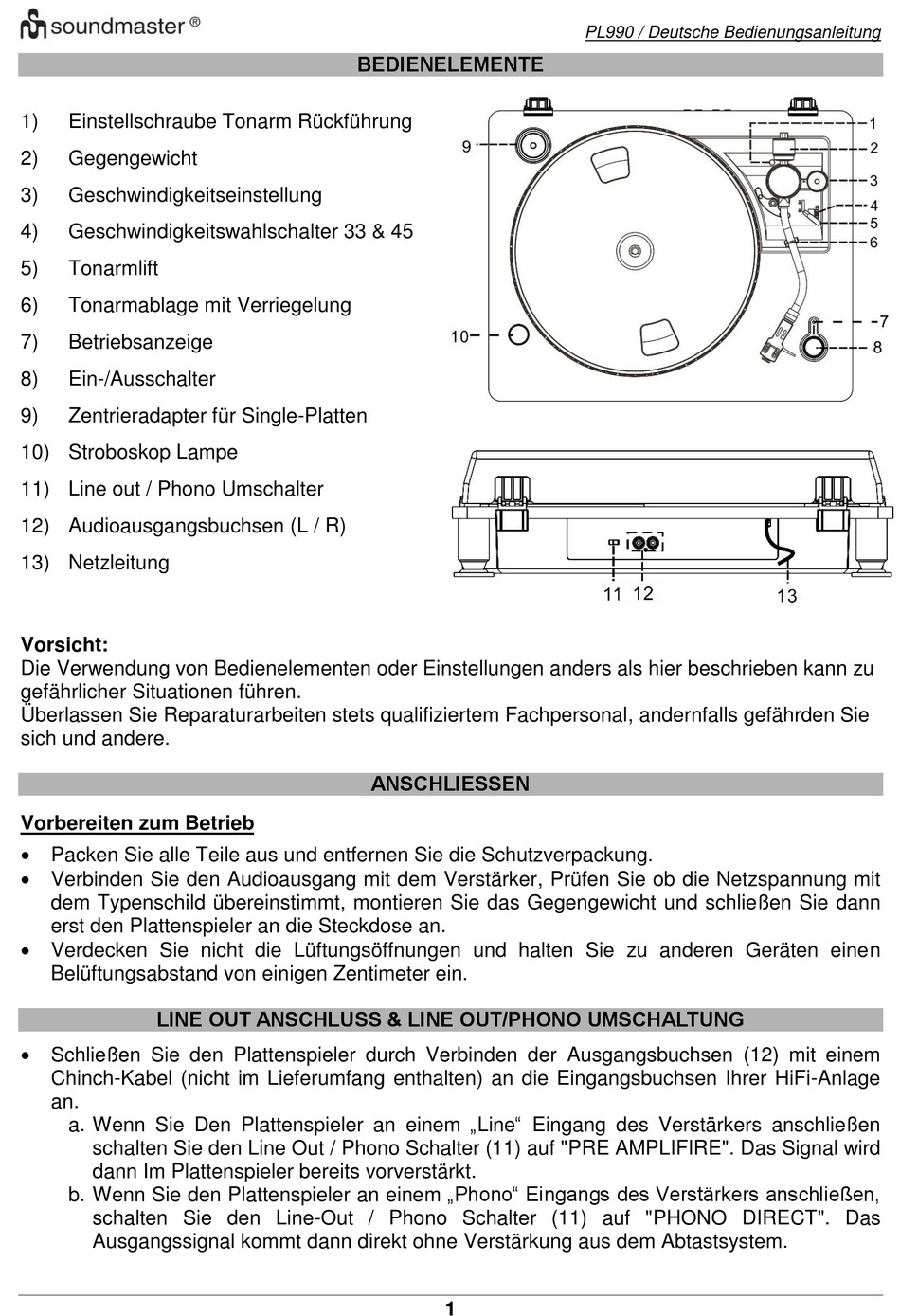

SOUNDMASTER PL990 Gebrauchsanleitung Seite 3

1) Einstellschraube Tonarm Rückführung
2) Gegengewicht
3) Geschwindigkeitseinstellung
4) Geschwindigkeitswahlschalter 33 & 45
5) Tonarmlift
6) Tonarmablage mit Verriegelung
7) Betriebsanzeige
8) Ein-/Ausschalter
9) Zentrieradapter für Single-Platten
10) Stroboskop Lampe
11) Line out / Phono Umschalter
12) Audioausgangsbuchsen (L / R)
13) Netzleitung
Vorsicht:
Die Verwendung von Bedienelementen oder Einstellungen anders als hier beschrieben kann zu
gefährlicher Situationen führen.
Überlassen Sie Reparaturarbeiten stets qualifiziertem Fachpersonal, andernfalls gefährden Sie
sich und andere.
Vorbereiten zum Betrieb
 Packen Sie alle Teile aus und entfernen Sie die Schutzverpackung.
 Verbinden Sie den Audioausgang mit dem Verstärker, Prüfen Sie ob die Netzspannung mit
dem Typenschild übereinstimmt, montieren Sie das Gegengewicht und schließen Sie dann
erst den Plattenspieler an die Steckdose an.
 Verdecken Sie nicht die Lüftungsöffnungen und halten Sie zu anderen Geräten einen
Belüftungsabstand von einigen Zentimeter ein.
LINE OUT ANSCHLUSS & LINE OUT/PHONO UMSCHALTUNG
 Schließen Sie den Plattenspieler durch Verbinden der Ausgangsbuchsen (12) mit einem
Chinch-Kabel (nicht im Lieferumfang enthalten) an die Eingangsbuchsen Ihrer HiFi-Anlage
an.
a. Wenn Sie Den Plattenspieler an einem „Line" Eingang des Verstärkers anschließen
schalten Sie den Line Out / Phono Schalter (11) auf "PRE AMPLIFIRE". Das Signal wird
dann Im Plattenspieler bereits vorverstärkt.
b. Wenn Sie den Plattenspieler an einem „Phono" Eingangs des Verstärkers anschließen,
schalten Sie den Line-Out / Phono Schalter (11) auf "PHONO DIRECT". Das
Ausgangssignal kommt dann direkt ohne Verstärkung aus dem Abtastsystem.
BEDIENELEMENTE
ANSCHLIESSEN
1
PL990 / Deutsche Bedienungsanleitung
