Funkfernsteuerung:
Wird eine Funksteuerung eingesetzt, wird diese auf die BAC – FIX Steuerplatine aufgesteckt.
Funkfernsteuerung:
Funk EA 868 – MR (868 MHz) / EF 433 – HR (433 MHz)
Diese Beschreibung ist nur wichtig, wenn nachträglich eine Funksteuerung eingebaut wird.
Bei Lieferung der Aufrollvorrichtung mit Funksteuerung ist die Programmierung vom Werk bereits eingestellt.
Die Funksteuerplatine wird auf die BAC - FIX Steuerung aufgesteckt
Einspeichern des Sendercodes:
Bei der Erstinbetriebnahme ist es empfehlenswert, eventuell eingelernte Codierungen vor dem
Einspeichern zu löschen. (siehe „Löschen der eingelernten Codierung)
Die Lerntaste am Empfänger ist kurz (1/2 sec.) zu drücken, ein Piezosummer ertönt nun für ca. 16 sec.
Während dieser Zeit kann ein Sender eingelernt werden. Das Lernfenster ist ca. 16 sec. (16x Summen)
geöffnet.
Zum Einlernen ist eine beliebige Sendetaste solange zu drücken, (ca. 1 sec.) bis der Summton erlischt.
Die Programmierung für den Sender ist nun beendet.
Die Tastenreihenfolge am Sender ist fix vergeben.
Es können, wie oben beschrieben mehrere Sender nacheinander eingelernt werden. (max. 250)
Löschen der eingelernten Codierung
Zum Löschen der eingelernten Codierung muss die Lerntaste am Empfänger solange gedrückt werden,
bis ein Summton ertönt. Die Löschung dauert ca. 10 se.
Technische Änderungen vorbehalten
B i e r i A l p h a C o v e r s A G
B a d h u s 1 2
C H – 6 0 2 2 G r o s s w a n g e n

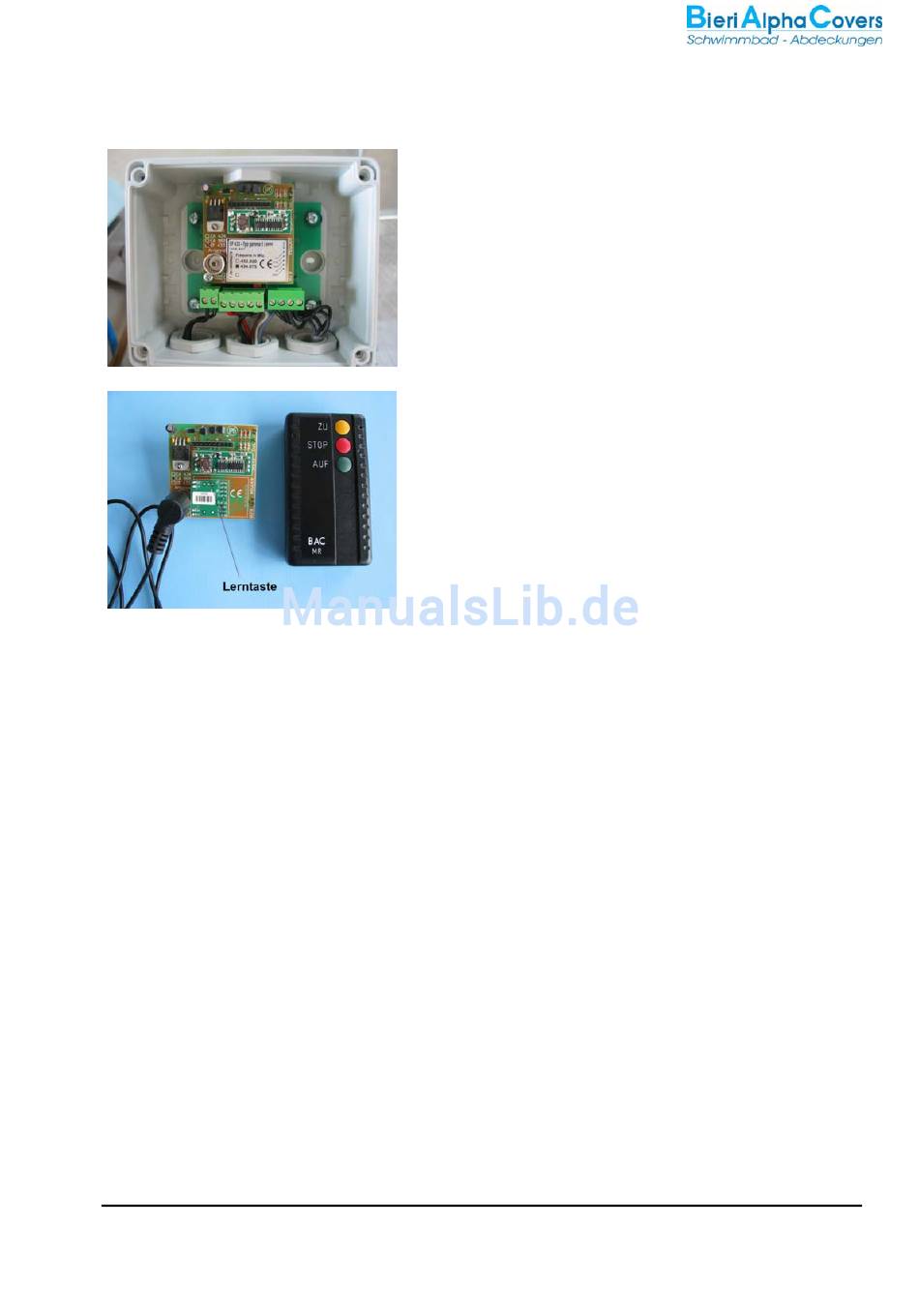

Abbildung: BAC-FIX Steuerung mit aufgesteckter Funksteuerung
Abgebildet EA 868
F o n 0 0 4 1 - ( 0 ) 4 1 - 9 8 4 0 9 - 0 0
F a x 0 0 4 1 - ( 0 ) 4 1 - 9 8 4 0 9 - 1 1
e - m a i l i n f o @ b a c . a g
w w w . b a c . a g
26.10.09
7/11
