1.Beschreibung des Rohrmotors
Der Antrieb wird durch einen Permanentmagnet-Gleichstrommotor angetrieben. Der Motor besitzt
keine thermische Absicherung. Beim Betrieb ist darauf zu achten, dass das angegebene
Spitzendrehmoment von 140 Nm sowie die max. Einschaltdauer von 20% nicht überschritten werden.
Ein Überschreiten der angegebenen Werte hat möglicherweise die Zerstörung des Antriebs zur Folge.
Leistungsdaten des Rohrmotors
Betriebsspannung:
Strom bei Nennmoment:
Abtriebsdrehzahl bei Volllast: n
Abtriebsdrehmoment:
CE-Kennzeichen:
2. Einschaltdauer:
Der Antrieb ist für einen Kurzzeitbetrieb mit max. Einschaltdauer von 20% (Betriebszeit 4-6 min.)
ausgelegt. Wird der Antrieb mehrere Male in Folge gestartet, ist je nach Drehmoment und Laufzeit
zwischen den Schaltzyklen eine Pause von bis zu acht Minuten einzuhalten.
3. Elektronik:
Die Zuleitung vom Trafo und Anschluss des Elektroantriebes muss von einer Fachfirma unter
Berücksichtigung der örtlichen Bestimmungen durchgeführt werden.
Unbedingt auf korrekte Polung achten.
4. Sicherheitshinweis:
Die auszuführenden Arbeiten sind nur von autorisierten Fachbetrieben durchzuführen, welche die
entsprechenden Sicherheitsvorschriften einhalten.
Die Inbetriebnahme- und Bedienungsanleitungen sind zu beachten.
Bei Schadensfällen, welche durch nichtbestimmungsgemäßer Verwendung bzw. Fehlinstallationen
entstehen, übernimmt die Firma Bieri Alpha Covers keinerlei Haftung und Garantieansprüche erlöschen.
Programmieren der Endpositionen
Der Rohrmotor ist mit einer programmierbaren Endabschaltung für jede Drehrichtung ausgerüstet.
Für die Programmierung wird nur der Schlüsselschalter benötigt.
Vor Inbetriebnahme bez. erstem Einschalten der Spannung muss der Motor sowie der
Schlüsselschalter korrekt angeschlossen sein.
Technische Änderungen vorbehalten
B i e r i A l p h a C o v e r s A G
B a d h u s 1 2
C H – 6 0 2 2 G r o s s w a n g e n
12 V - Gleichspannung (vorzugsweise geglättet)
6.6 A (max. 8 A)
= ca. 2.8 min-1
2
140 Nm (kurzzeitig 200 Nm)
Wird in Verbindung mit Trafo erfüllt

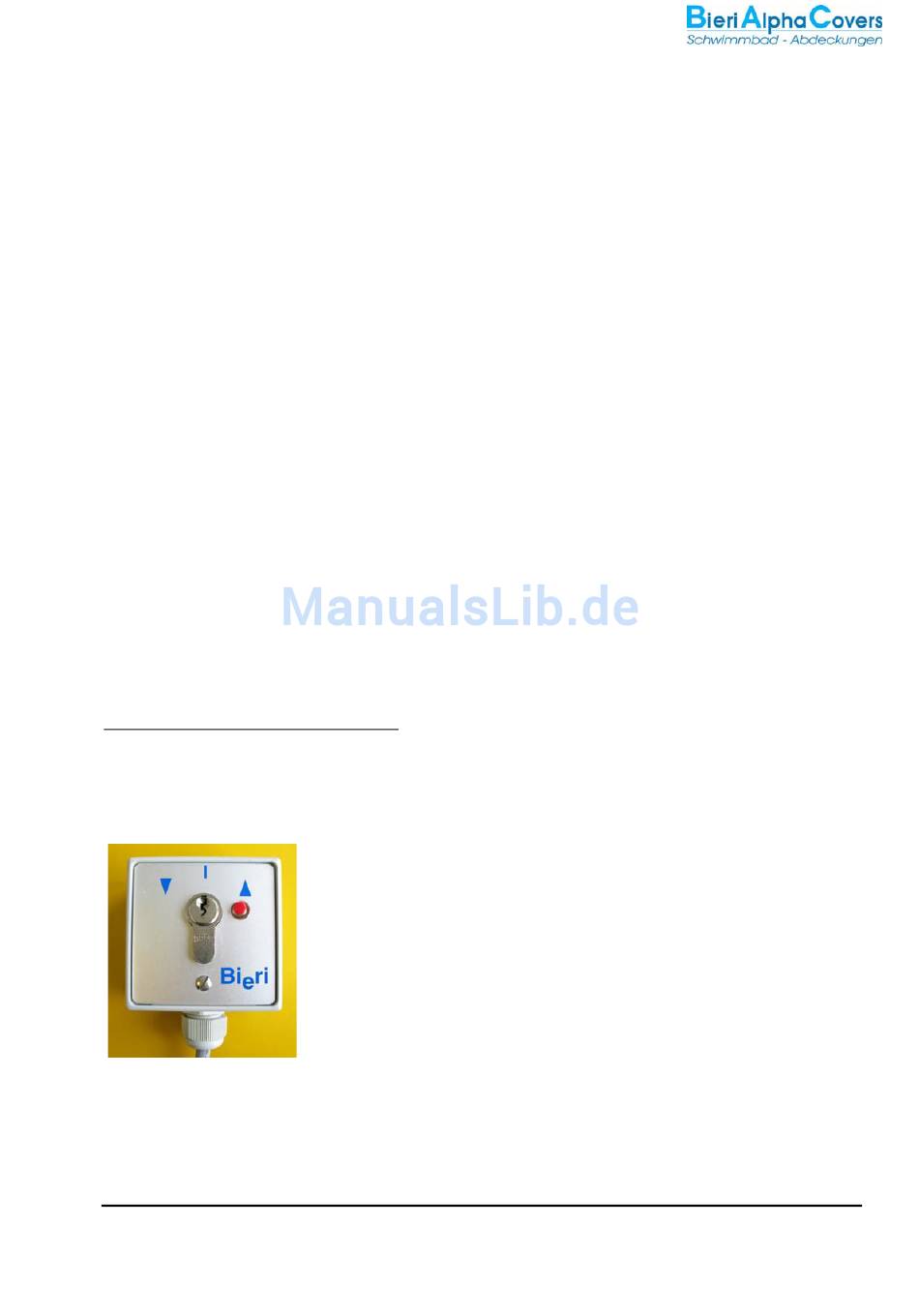

Die Stopp – Taste (rot) am Schlüsselschalter ist gleichzeitig die
Initialisierungstaste. (falls länger als 10 sec. gedrückt)
Wichtig: Für eine korrekte Funktion der Wickelanlage darf nur unseren
Schlüsselschalter verwendet werden.
F o n 0 0 4 1 - ( 0 ) 4 1 - 9 8 4 0 9 - 0 0
F a x 0 0 4 1 - ( 0 ) 4 1 - 9 8 4 0 9 - 1 1
e - m a i l i n f o @ b a c . a g
w w w . b a c . a g
26.10.09
5/11
