Montage- Bedienungs- und Pflegeanleitung

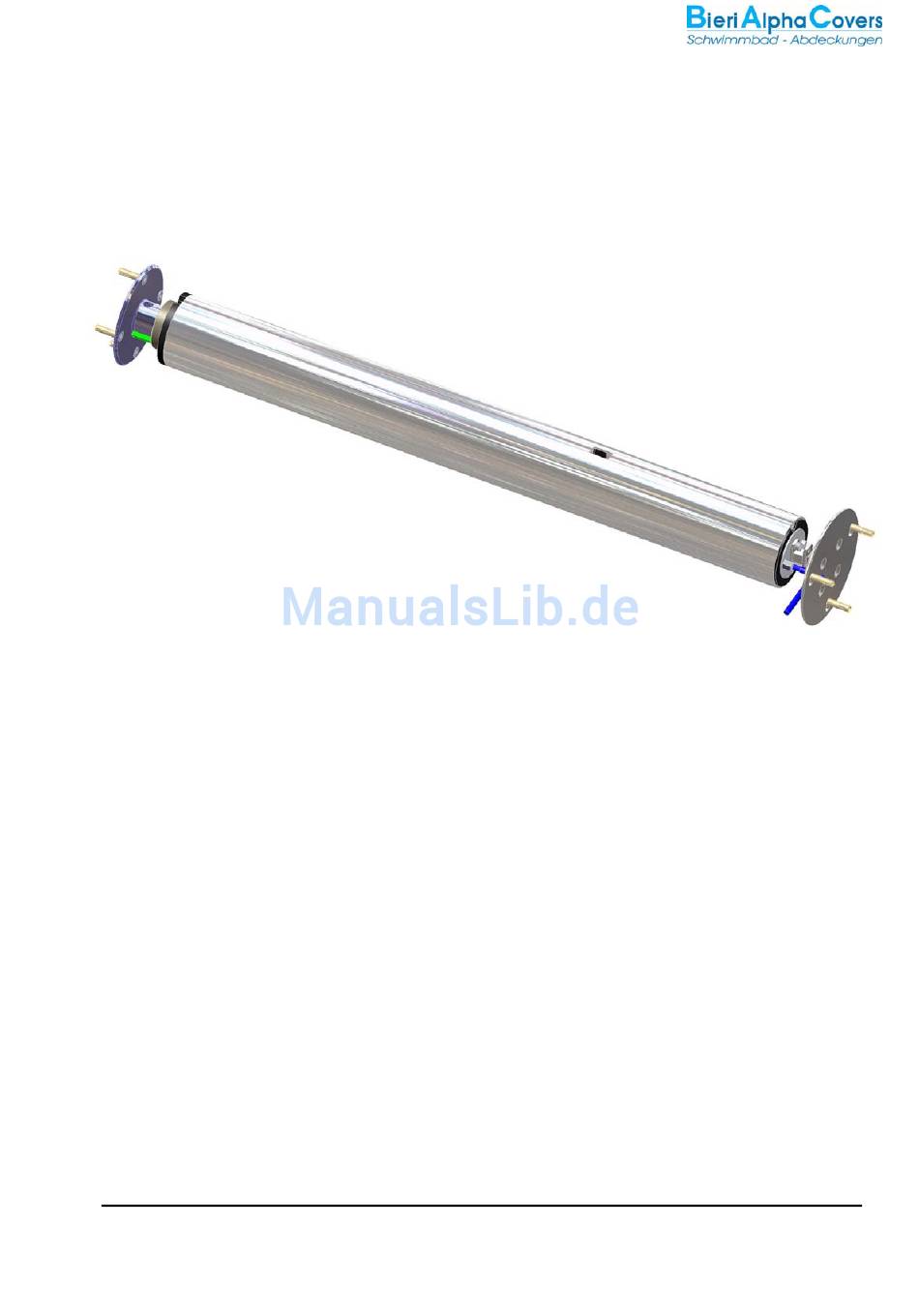

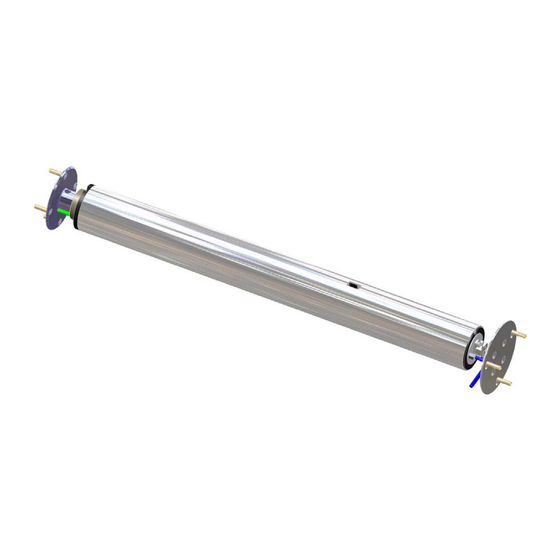

Aufrollvorrichtung ROLLFIX
Allgemeines:
Die Aufrollvorrichtung ROLLFIX wurde entwickelt, um die Abdeckungen
- Isola
- Rollladenabdeckungen – Duotherm und Rollmatic
motorisch auf- und abzuwickeln.
Die Aufrollvorrichtung wird zwischen der Beckenwand befestigt.
Die Aufrollvorrichtung Rollfix darf max. 0.6 m über dem Wasserniveau montiert werden.
Bei höherem Einbau bitte bei Bieri Alpha Covers AG nachfragen
Als Option kann die Aufrollvorrichtung mit einer Funksteuerung ausgerüstet werden
Für die Abdeckungen Isola / Rollladen
Technische Änderungen vorbehalten
B i e r i A l p h a C o v e r s A G
B a d h u s 1 2
C H – 6 0 2 2 G r o s s w a n g e n
Montageanleitungen separat beiliegend
F o n 0 0 4 1 - ( 0 ) 4 1 - 9 8 4 0 9 - 0 0
F a x 0 0 4 1 - ( 0 ) 4 1 - 9 8 4 0 9 - 1 1
e - m a i l i n f o @ b a c . a g
w w w . b a c . a g
26.10.09
1/11
