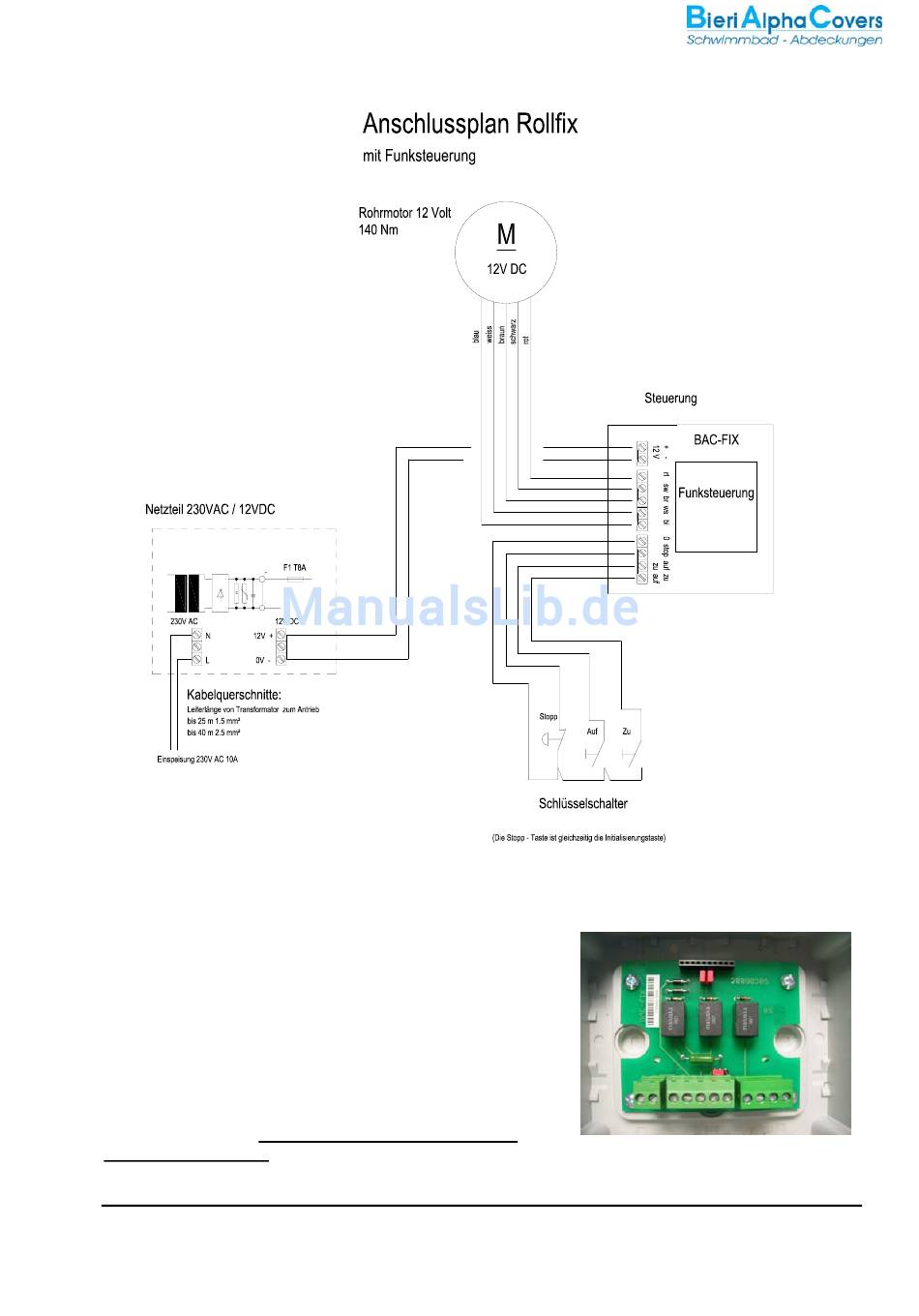

Anschlussschema:
Achtung!
Einbau- und Elektroanschluss der Geräte hat durch
ausgebildetes Fachpersonal zu erfolgen!
Vor der elektrischen Erstinbetriebnahme gilt grundsätzlich:
Schaltplan lesen und auf vorgeschriebene Betriebsspannung
achten. Alle für den individuellen Betrieb vorgesehenen
Klemmen nach Vorschrift anschließen.
Vor Inbetriebnahme bez. erstem Einschalten der Spannung
muss der Motor sowie der Schlüsselschalter korrekt
angeschlossen sein. Bei allen elektrischen Arbeiten den
Netzstecker abziehen.
Technische Änderungen vorbehalten
B i e r i A l p h a C o v e r s A G
B a d h u s 1 2
C H – 6 0 2 2 G r o s s w a n g e n
F o n 0 0 4 1 - ( 0 ) 4 1 - 9 8 4 0 9 - 0 0
F a x 0 0 4 1 - ( 0 ) 4 1 - 9 8 4 0 9 - 1 1
e - m a i l i n f o @ b a c . a g
w w w . b a c . a g
26.10.09
4/11
