Inhaltszusammenfassung für Oase LunAqua Classic LED Set 1

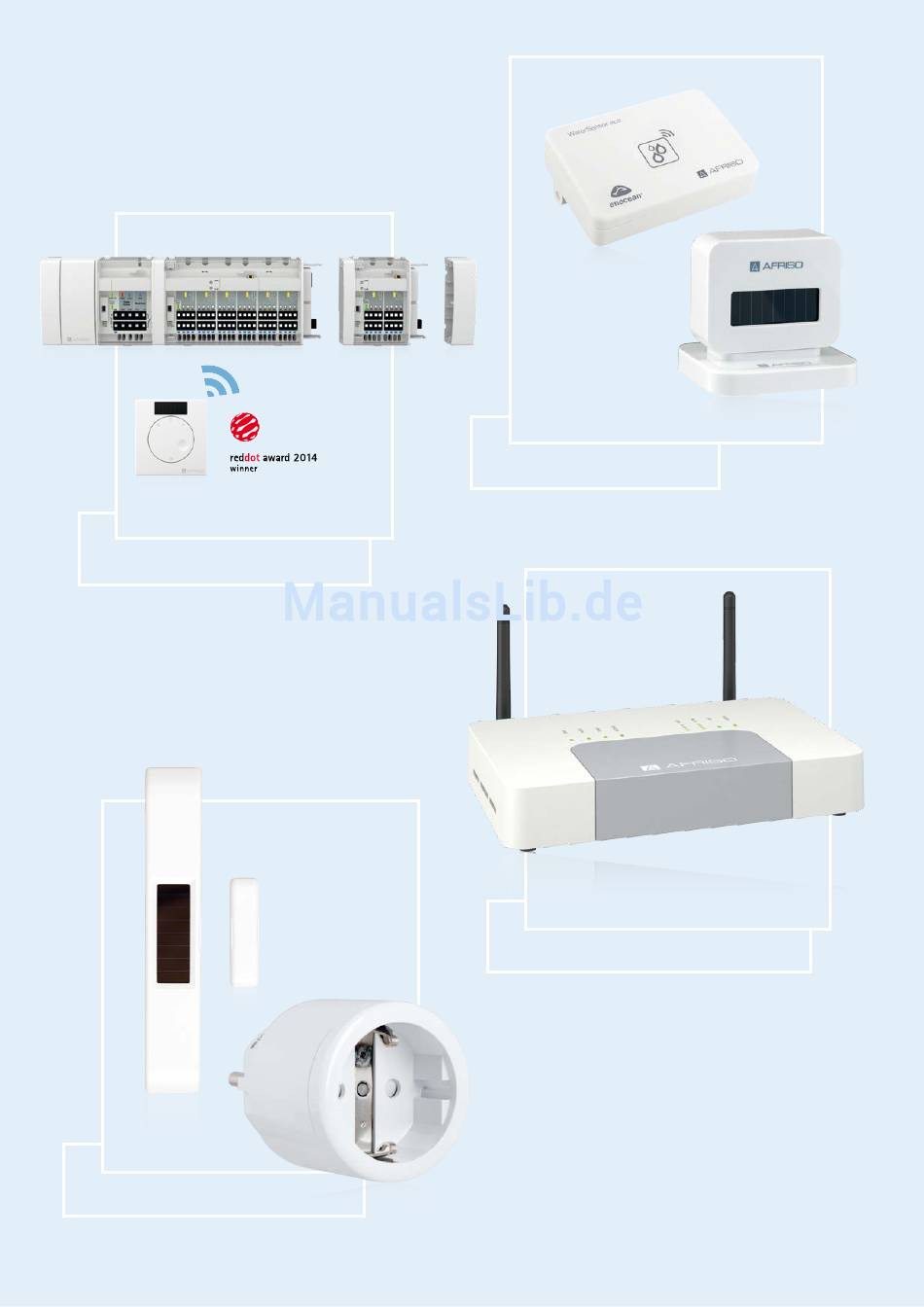

- Seite 1 Wassersensoren Temperaturregelung AFRISOhome Gateway Funkautomatisierung...
- Seite 2 KAPITEL 5 AFRISO Smart Home: Intelligente Warngeräte, Sensoren, Aktoren und Komponenten für die Gebäudeautomation ÜBERSICHT FUNKAUTOMATISIERUNG Gebäudeautomation mit AFRISO Smart Home Universeller Funktransmitter Sensoren zur Detektion von Wasserleckagen Funk-Flächentaster FT4F-rw WATCHDOG-LINE Warngeräte Tür- und Fensterkontakt AMC 10 EnOcean -Funk ® Funk-Einbau-Jalousieaktor ABR 152 mit Repeaterfunktion...
- Seite 3 AFRISO Smart Home Übersicht Individuelle Gebäudeautomation mit AFRISO Smart Home Komfort durch Sicherheit – mit AFRISO Smart Home zum intelligenten energiesparenden Gebäude Seit über 60 Jahren produziert AFRISO verschiedene Warngeräte für den sicheren Betrieb von Tank- und Heizungsanlagen. Bisher waren Gefahrenmeldungen hauptsächlich vor Ort erkennbar oder wurden mit einigem Aufwand in die Gebäudetechnik integriert. Mit dem Funkstandard EnOcean , der seit 2003 für die Haus- und Gebäudetechnik verfügbar ist, wurde eine neue Art der ®...
- Seite 4 Übersicht AFRISO Smart Home Das Smart Home-System auf EnOcean-Basis vereint in der Endausbaustufe sämtliche Licht-, Heizungs- und Klimasteuerungen per Funk mit einem zentralen Gateway. Sensor- Verbrauchsdaten werden dort verarbeitet, Maßnahmen eingeleitet und an mobile Endgeräte (Smartphones, Tablet-PCs) z. B. per WLAN, Internet oder weitergegeben.
- Seite 5 AFRISO Smart Home Warngeräte Sensoren zur Detektion von Wasserleckagen Produkttyp WaterSensor eco WaterSensor con Watersensor BWS 10-2 WWG mit BWS 10-1 Katalogseite s. Seite 95 s. Seite 96 s. Seite 97 s. Seite 77 Unzugängliche Bereiche ohne Lichtquelle oder wo ein Zugängliche Bereiche Zugängliche Bereiche Batteriewechsel schwierig...
-
Seite 6: Technische Daten
Warngeräte AFRISO Smart Home Mechanischer Wassersensor WaterSensor eco Flexibler ortsunabhängiger Einsatz ■ ■ in der Haus- und Gebäudetechnik Keine Batterie, keine Kabel ■ ■ erforderlich Funkübertragung bei Zustands- ■ ■ änderung ohne Hilfsenergie Seite 98 Seite 119 Seite 120 Batterielose Sensorik: Quellscheiben erzeugen Hilfsenergie zur Ereignismeldung Anwendung Zur Detektion von Wasseransammlungen an zuvor bestimmter horizontaler Fläche oder Position (z. - Seite 7 AFRISO Smart Home Warngeräte Konduktiver Wassersensor WaterSensor con Kabelloser Betrieb (Photovoltaikzellen ■ ■ oder Batteriebetrieb) Formschöne Sonde zum Einsatz ■ ■ in Wohnräumen, Küchen oder Geschäftsräumen Zusätzliche Temperaturmessung ■ ■ Seite 98 Seite 119 Seite 120 Seite 118 Verzögerungsfreie Leckagedetektion mittels konduktiver Sensorfläche Anwendung Zur Detektion von Wasseransammlungen an zuvor bestimmter horizontaler Fläche oder Position...
- Seite 8 Warngeräte AFRISO Smart Home Konduktiver Wassersensor WaterSensor BWS Kabelloser Betrieb ■ ■ (Photovoltaikzellen oder Batteriebetrieb) Robuste, trittsichere Sonde ■ ■ speziell für Nutzräume Zusätzliche Raumtemperatur- ■ ■ Messung über Funktransmitter Seite 98 Seite 119 Seite 120 Verzögerungsfreie Leckagedetektion und stationäre Montage! Anwendung Zur Detektion von Wasseransammlungen an zuvor bestimmter horizontaler Fläche oder Position (z.
- Seite 9 AFRISO Smart Home Warngeräte Funkgesteuertes Wasser ventil WaterControl 01 Sofortiger Verschluss der wasser- ■ ■ führenden Leitung im Leckagefall Minderung der Schadenshöhe ■ ■ nach Rohrbruch Seite 95 Seite 96 Seite 119 Anwendung Zum manuellen oder ferngesteuerten Schließen und Öffnen einer wasserführenden Leitung in Gebäuden, nach einer Ereignismeldung durch die Wassersensoren WaterSensor eco, con oder BWS.
- Seite 10 Warngeräte AFRISO Smart Home Temperatur- und Druckmessgerät TDM 51 F Ideal zur Erfassung verschiedenster ■ ■ Messwerte und Betriebsparameter in der Haustechnik Druck- und Temperatursensoren anschließbar ■ ■ Integrierte Überwachung der Netzspannung ■ ■ EnOcean -inside ® ■ ■ Seite 119 Seite 120 Anwendung Zur Erfassung von Temperatur- und Druckwerten in der Haustechnik wie beispielsweise Fülldruck der...
- Seite 11 AFRISO Smart Home Warngeräte Funk-Rauchmelder ASD 10 Funkübertragung zyklisch ■ ■ (Funktionskontrolle) und bei Zustandsänderung Kompakte Bauform, dezentes Design ■ ■ Schlägt Alarm, bevor ■ ■ Rauchkonzentration gefährlich wird Seite 119 Seite 120 Anwendung Zur Detektion von Brand- und Rauchgas in Wohnräumen. Akustische Warnung, sobald eine gewisse Menge an Rauch registriert wurde.
- Seite 12 Funkautomatisierung AFRISO Smart Home Innenraumsirene AIS 10 Kompakte Bauform, dezentes Design ■ ■ Netzstecker-Ausführung ähnlich ■ ■ Schuko Lautstarker 90 dB Alarmton ■ ■ Integrierte Repeaterfunktion ■ ■ Betrieb als Stand-Alone-Gerät ohne ■ ■ Gateway möglich Anwendung Nutzbar als Stand-alone-Lösung mit EnOcean -Funk Produkten oder eingebunden in Smart Home ®...
- Seite 13 AFRISO Smart Home Wohnkomfort Einzelraum-Temperaturregelung CosiTherm – Funk ® Für Verteilersysteme zum Heizen ■ ■ und Kühlen Uhrmodul zur Programmierung der ■ ■ Temperaturabsenkung, Pumpenlaufzeit und Ventilschutzfunktion Weltweiter Zugriff über ■ ■ AFRISOhome Gateway Anwendung Zur Temperaturregelung von einzelnen Räumen in Verbindung mit Verteilersystemen zum Heizen oder Kühlen.
- Seite 14 Wohnkomfort AFRISO Smart Home Einzelraum-Temperaturregelung CosiTherm – Funk ® Technische Daten Anschlüsse Reglermodul Basismodul BM Versorgungsspannung Max. 9 Reglermodule F2 oder AC 230 V, DC 5 V (über Basismodul BM) 3 Reglermodule F6 Nennleistung Reglermodul F2 Reglermodul F2: 0,3 W Max.
- Seite 15 AFRISO Smart Home Wohnkomfort Einzelraum-Temperaturregelung CosiTherm – Funk ® Bauformen und Maße (mm) Basismodul BM Reglermodul F2 Reglermodul F6 Uhrmodul UM www.afriso.ch...
- Seite 16 Wohnkomfort AFRISO Smart Home Raumfühler FT/FTF – Funk Extrem flache Aufbauhöhe von 12,5 mm ■ ■ Kabelloser Betrieb (Photovoltaikzellen- ■ ■ oder Batteriebetrieb) Flexibler ortsunabhängiger Einsatz ■ ■ in der Haus- und Gebäudetechnik Seite 102 Seite 119 Seite 120 Anwendung Ermittlung der Umgebungstemperatur und Sollwert-Einstellung der gewünschten Raumtemperatur.
- Seite 17 AFRISO Smart Home Wohnkomfort Funktransmitter für Temperatur und/oder Feuchte FTM T/TF Flexibler ortsunabhängiger Einsatz ■ ■ in der Haus- und Gebäudetechnik Funkübertragung zyklisch (Funktions- ■ ■ kontrolle und Wertübermittlung) Kabelloser Betrieb (Photovoltaikzellen- ■ ■ oder Batteriebetrieb) Einfache Montage über Wandhalterung ■...
- Seite 18 Wohnkomfort AFRISO Smart Home Bidirektionaler Funk-Stellantrieb AVD 10 Kabellose Regelung von Heizkörpern/ ■ ■ Radiatoren Einfachste Montage durch Adapterlösung ■ ■ "Snap-on" Geräuscharmer und energiesparender ■ ■ Betrieb Ausführung mit und ohne Display erhältlich ■ ■ Seite 119 Seite 120 Anwendung Zur kabellosen Temperaturregelung einzelner Räume.
- Seite 19 AFRISO Smart Home Wohnkomfort Bidirektionaler Funk-Stellantrieb AVD 20-D Kabellose Regelung von Heizkörpern/Radiatoren ■ ■ Großes Display und intuitive Menüführung ■ ■ Steigerung der Energieeffizienz der ■ ■ Gebäudeheizung Bedarfsgerechte Raumerwärmung per ■ ■ Fernzugriff Seite 119 Seite 120 Anwendung Zur Einstellung und Regelung der Raumtemperatur direkt am Heizkörper und Integration in die Gebäudeautomation, z.
- Seite 20 Wohnkomfort AFRISO Smart Home -Sensor Überwachung der Raumluftqualität ■ ■ Kompakte Bauform, dezentes Design ■ ■ Optische Konzentrationsanzeige ■ ■ Netzstecker-Ausführung ähnlich Schuko ® ■ ■ Wahlweise mit und ohne EnOcean ® ■ ■ Funktechnologie Seite 119 Seite 120 Flexibler Einsatz in Gebäuden durch den integrierten Netzstecker.
- Seite 21 AFRISO Smart Home Funkautomatisierung Universeller Funktransmitter FTM Endgeräte über potentialfreien ■ ■ Kontakt in die Gebäudeautomation einbindbar Sender für verschiedenste ■ ■ AFRISO Sonden Kompakte Bauweise ■ ■ Seite 119 Seite 120 Seite 118 Anschlussleitung zur einfachen Geräteanbindung Anwendung Überwachung von Schaltzuständen potentialfreier Kontakte. Zusätzliche Übertragung der Umgebungstemperatur.
- Seite 22 Funkautomatisierung AFRISO Smart Home Funk-Flächentaster FT4F-rw Energy harvesting: Erzeugt die Energie für ■ ■ das Funktelegramm selbst bei Tastendruck Keine Batterie, keine Anschlussleitung ■ ■ erforderlich Flexibler und ortsunabhängiger Einsatz ■ ■ Seite 116 Seite 98 Seite 119 Flächen-Doppelwippe DWF Anwendung Zum Schalten von Funk-Aktoren.
- Seite 23 AFRISO Smart Home Funkautomatisierung Tür- und Fensterkontakt AMC 10 Batterieloser Betrieb ■ ■ Einfache Klebebefestigung an Türen ■ ■ und Fenstern Seite 116 Seite 119 Seite 120 Anwendung Funk-Magnetkontakt zur Zustandsüberwachung, z. B. von Türen und Fenstern. Beschreibung Der Tür- und Fensterkontakt AMC 10 ist ein solarbetriebenes, wartungsfreies Magnetkontakt- Funkmodul.
- Seite 24 Funkautomatisierung AFRISO Smart Home Funk-Einbau-Jalousieaktor ABR 152 mit Repeaterfunktion Betriebsarten: „Jalousie mit Lamellenverstellung“ oder „Rollladen“ ■ ■ Funktionen: Direkte Positionsfahrt (z. B. 50 % Öffnung), Leistungs- ■ ■ und Verbrauchsmessung, erkennt Blockade des Motors Manuelles Hoch-/Herunterfahren der Jalousie über Touch-Button ■...
- Seite 25 AFRISO Smart Home Funkautomatisierung Funk-Einbaurelais ABR 102 mit Dimm- und Repeaterfunktion Dimmt LEDs und andere Leuchtmittel vom Typ RLC bis 180 W ■ ■ Ab 180 W bis 1.150 W / 5 A: Schaltfunktion ■ ■ Ermittelt automatisch die Dimm-Kennlinie des Leuchtmittels ■...
- Seite 26 Funkautomatisierung AFRISO Smart Home Funk-Einbaurelais ABR 132 mit Repeaterfunktion Zum Schalten von elektrischen Verbrauchern ■ ■ Heizungssteuerung über 2 Punkt- oder PWM ■ ■ Regelung Bis zu 30 Sensoren direkt anlernbar; ■ ■ Steuerung über Mobile App AFRISOhome Integrierte Leistungsmessung und Repeaterfunktion ■...
- Seite 27 AFRISO Smart Home Funkautomatisierung Funk-Zwischensteckdose APR 234 mit Repeaterfunktion Bis zu 30 Sensoren direkt anlernbar; ■ ■ Steuerung über Mobile App AFRISOhome Schalten von elektrischen Verbrauchern ■ ■ Heizungsregelung über 2-Punkt-Regelung ■ ■ Integrierte Leistungsmessung und Repeaterfunktion ■ ■ Zertifiziert nach IEC 60884-1/-2/-5, EN 60730-1, ■...
- Seite 28 Funkautomatisierung AFRISO Smart Home Anwendungsbeispiele ABR 132 und APR 234: Lichtsteuerung und Heizungsregelung Modus schalten von elektrischen Modus schalten von Elektroheizungen Verbrauchern ohne Gateway über 2-Punkt-Regelung ohne Gateway Funk- Tür- und Funk- Tür- und Flächentaster Fensterkontakt Raumfühler Fensterkontakt FT4F-rw AMC 10 AMC 10 Funk- Funk-...
- Seite 29 AFRISO Smart Home Funkautomatisierung Zubehör und Ersatzteile für AFRISO Smart Home PG: 4 Beschreibung passend zu Art.-Nr. 1/2 AA-Lithium Batterie • • • 78100 CR 1632-Knopfzelle • 78132 Verlängerungskabel • 78141 Kabellänge: 2 m Anschlussleitung Kabellänge: 2 m • 78974 Stecker: Eine Seite für FTM, andere Seite offene Kabelenden Klebe-Antenne...
- Seite 30 Zentrale Steuerung/Verwaltung AFRISO Smart Home Mobile App AFRISOhome Intuitive Mobile App für die AFRISOhome ■ ■ Erhältlich im Gateways Ortsunabhängige Zustandskontrolle und ■ ■ Bedienung der Gebäudeautomation Betriebssysteme: iOS und Android ■ ■ Web App ■ ■ Erhältlich als Web App Seite 120 Anwendung Bedienoberfläche für mobile Endgeräte wie Tablets oder Smartphones zur Steuerung, Regelung und...
- Seite 31 AFRISO Smart Home Zentrale Steuerung/Verwaltung AFRISOhome Gateway HG 01 Grundbaustein Ihres ■ ■ Gebäudemanagementsystems Kommunikation über WLAN, LAN oder GSM ■ ■ Vielseitige Kombination mit Produkten ■ ■ der EnOcean - und Z-Wave-Alliance ® Kombinierbar mit zusätzlichen Sensoren ■ ■ der Funkstandards Zigbee und M-Bus Seite 119 Anwendung...
- Seite 32 Zentrale Steuerung/Verwaltung AFRISO Smart Home AFRISOhome Gateway HG 01 Smart Home mit AFRISOhome Gateway RK: L, PG: 4 Art.-Nr. AFRISOhome Gateway HG 01-GSM 78108 mit W-LAN, LAN, GSM und Funkmodule EnOcean und Z-Wave ® AFRISOhome Gateway HG 01 78109 mit W-LAN, LAN und Funkmodule EnOcean und Z-Wave ®...
- Seite 33 AFRISO Smart Home Warngeräte Warngeräte mit EnOcean -Funk auf einen Blick ® Mit der bewährten Warngeräte-Serie WATCHDOG-LINE bietet AFRISO seit Jahren die Möglichkeit, viele Risiken in der Haus- und Gebäudetechnik zu minimieren. Die verschiedenen Warngeräte werden nun Schritt für Schritt mit der Möglichkeit zur Integration eines EnOcean -Funkmoduls erweitert.
- Seite 34 Warngeräte AFRISO Smart Home Warngerät Sonde EnOcean Medien Anwendung ® Öl + Wasser 1 Kanal ■ ■ ÖWU unterscheidet zwischen Öl-Alarm und Wasser-Alarm und zeigt den entsprechenden Alarmzustand an. Wand- EnOcean- schienen- ready kombi sonde Öl-Wasser-Warngerät siehe Seite 74 ÖWU Elektrisch leitende 1 Kanal ■...
