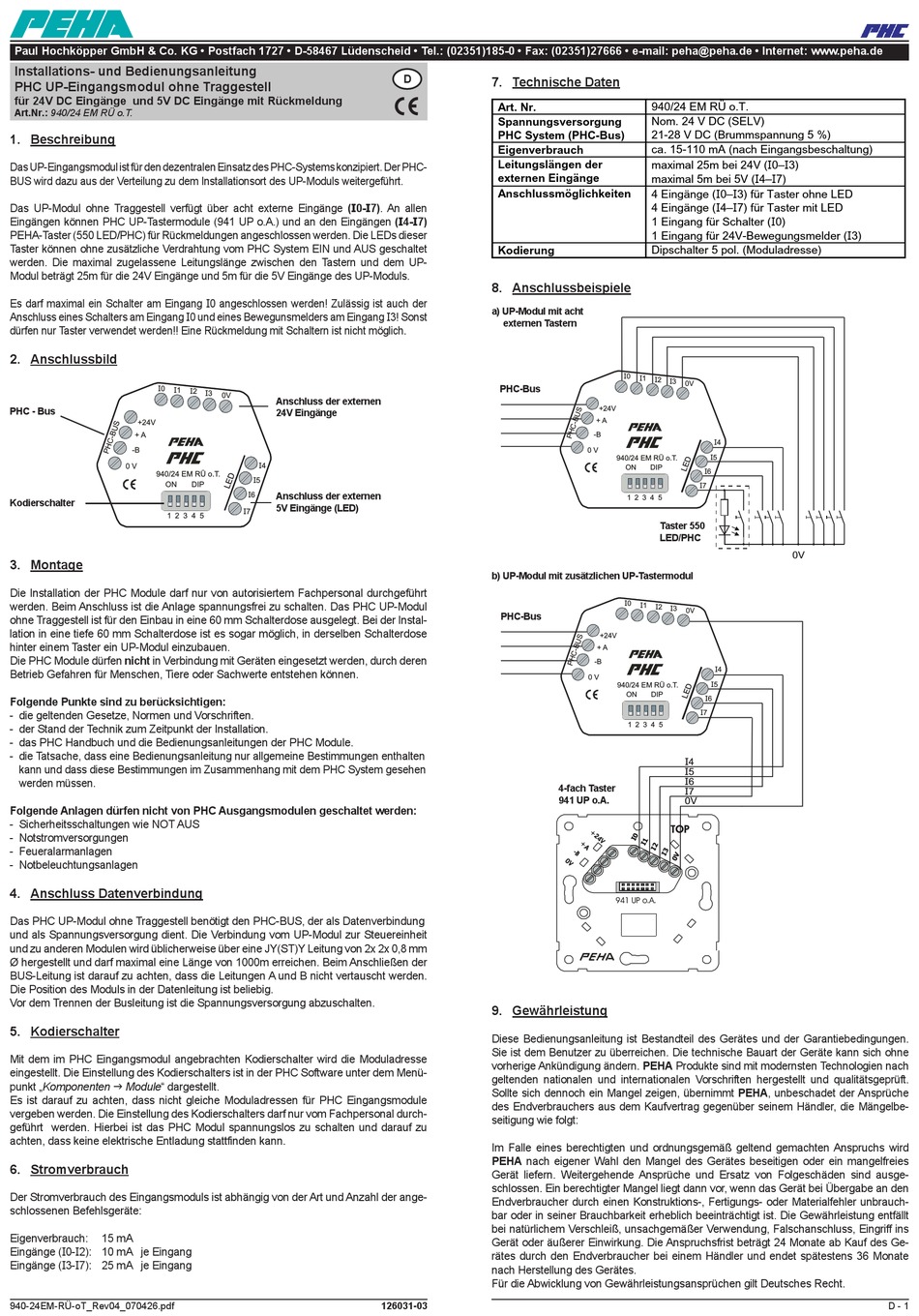

PEHA PHC Installations- Und Bedienungsanleitung

Paul Hochköpper GmbH & Co. KG • Postfach 1727 • D-58467 Lüdenscheid • Tel.: (02351)185-0 • Fax: (02351)27666 • e-mail: peha@peha.de • Internet: www.peha.de
Installations- und Bedienungsanleitung
PHC UP-Eingangsmodul ohne Traggestell
für 24V DC Eingänge und 5V DC Eingänge mit Rückmeldung
Art.Nr.: 940/24 EM RÜ o.T.
1. Beschreibung
Das UP-Eingangsmodul ist für den dezentralen Einsatz des PHC-Systems konzipiert. Der PHC-
BUS wird dazu aus der Verteilung zu dem Installationsort des UP-Moduls weitergeführt.
Das UP-Modul ohne Traggestell verfügt über acht externe Eingänge (I0-I7). An allen
Eingängen können PHC UP-Tastermodule (94 UP o.A.) und an den Eingängen (I4-I7)
PEHA-Taster (550 LED/PHC) für Rückmeldungen angeschlossen werden. Die LEDs dieser
Taster können ohne zusätzliche Verdrahtung vom PHC System EIN und AUS geschaltet
werden. Die maximal zugelassene Leitungslänge zwischen den Tastern und dem UP-
Modul beträgt 25m für die 24V Eingänge und 5m für die 5V Eingänge des UP-Moduls.
Es darf maximal ein Schalter am Eingang I0 angeschlossen werden! Zulässig ist auch der
Anschluss eines Schalters am Eingang I0 und eines Bewegunsmelders am Eingang I3! Sonst
dürfen nur Taster verwendet werden!! Eine Rückmeldung mit Schaltern ist nicht möglich.
2. Anschlussbild
I0
I1
PHC - Bus
+24V
+ A
-B
0 V
940/24 EM RÜ o.T.
ON
Kodierschalter
1 2 3 4 5
3. Montage
Die Installation der PHC Module darf nur von autorisiertem Fachpersonal durchgeführt
werden. Beim Anschluss ist die Anlage spannungsfrei zu schalten. Das PHC UP-Modul
ohne Traggestell ist für den Einbau in eine 60 mm Schalterdose ausgelegt. Bei der Instal-
lation in eine tiefe 60 mm Schalterdose ist es sogar möglich, in derselben Schalterdose
hinter einem Taster ein UP-Modul einzubauen.
Die PHC Module dürfen nicht in Verbindung mit Geräten eingesetzt werden, durch deren
Betrieb Gefahren für Menschen, Tiere oder Sachwerte entstehen können.
Folgende Punkte sind zu berücksichtigen:
- die geltenden Gesetze, Normen und Vorschriften.
- der Stand der Technik zum Zeitpunkt der Installation.
- das PHC Handbuch und die Bedienungsanleitungen der PHC Module.
- die Tatsache, dass eine Bedienungsanleitung nur allgemeine Bestimmungen enthalten
kann und dass diese Bestimmungen im Zusammenhang mit dem PHC System gesehen
werden müssen.
Folgende Anlagen dürfen nicht von PHC Ausgangsmodulen geschaltet werden:
- Sicherheitsschaltungen wie NOT AUS
- Notstromversorgungen
- Feueralarmanlagen
- Notbeleuchtungsanlagen
4. Anschluss Datenverbindung
Das PHC UP-Modul ohne Traggestell benötigt den PHC-BUS, der als Datenverbindung
und als Spannungsversorgung dient. Die Verbindung vom UP-Modul zur Steuereinheit
und zu anderen Modulen wird üblicherweise über eine JY(ST)Y Leitung von 2x 2x 0,8 mm
Ø hergestellt und darf maximal eine Länge von 000m erreichen. Beim Anschließen der
BUS-Leitung ist darauf zu achten, dass die Leitungen A und B nicht vertauscht werden.
Die Position des Moduls in der Datenleitung ist beliebig.
Vor dem Trennen der Busleitung ist die Spannungsversorgung abzuschalten.
5. Kodierschalter
Mit dem im PHC Eingangsmodul angebrachten Kodierschalter wird die Moduladresse
eingestellt. Die Einstellung des Kodierschalters ist in der PHC Software unter dem Menü-
punkt „Komponenten g Module" dargestellt.
Es ist darauf zu achten, dass nicht gleiche Moduladressen für PHC Eingangsmodule
vergeben werden. Die Einstellung des Kodierschalters darf nur vom Fachpersonal durch-
geführt werden. Hierbei ist das PHC Modul spannungslos zu schalten und darauf zu
achten, dass keine elektrische Entladung stattfinden kann.
6. Stromverbrauch
Der Stromverbrauch des Eingangsmoduls ist abhängig von der Art und Anzahl der ange-
schlossenen Befehlsgeräte:
Eigenverbrauch: 5 mA
Eingänge (I0-I2): 0 mA je Eingang
Eingänge (I3-I7): 25 mA je Eingang
940-24EM-RÜ-oT_Rev04_070426.pdf
I2
I3
0V
Anschluss der externen
24V Eingänge
I4
I5
DIP
Anschluss der externen
I6
5V Eingänge (LED)
I7
D
7. Technische Daten
Art. Nr.
Spannungsversorgung
PHC System (PHC-Bus)
Eigenverbrauch
Leitungslängen der
externen Eingänge
Anschlussmöglichkeiten
Kodierung
8. Anschlussbeispiele
a) UP-Modul mit acht
externen Tastern
PHC-Bus
b) UP-Modul mit zusätzlichen UP-Tastermodul
PHC-Bus
9. Gewährleistung
Diese Bedienungsanleitung ist Bestandteil des Gerätes und der Garantiebedingungen.
Sie ist dem Benutzer zu überreichen. Die technische Bauart der Geräte kann sich ohne
vorherige Ankündigung ändern. PEHA Produkte sind mit modernsten Technologien nach
geltenden nationalen und internationalen Vorschriften hergestellt und qualitätsgeprüft.
Sollte sich dennoch ein Mangel zeigen, übernimmt PEHA, unbeschadet der Ansprüche
des Endverbrauchers aus dem Kaufvertrag gegenüber seinem Händler, die Mängelbe-
seitigung wie folgt:
Im Falle eines berechtigten und ordnungsgemäß geltend gemachten Anspruchs wird
PEHA nach eigener Wahl den Mangel des Gerätes beseitigen oder ein mangelfreies
Gerät liefern. Weitergehende Ansprüche und Ersatz von Folgeschäden sind ausge-
schlossen. Ein berechtigter Mangel liegt dann vor, wenn das Gerät bei Übergabe an den
Endverbraucher durch einen Konstruktions-, Fertigungs- oder Materialfehler unbrauch-
bar oder in seiner Brauchbarkeit erheblich beeinträchtigt ist. Die Gewährleistung entfällt
bei natürlichem Verschleiß, unsachgemäßer Verwendung, Falschanschluss, Eingriff ins
Gerät oder äußerer Einwirkung. Die Anspruchsfrist beträgt 24 Monate ab Kauf des Ge-
rätes durch den Endverbraucher bei einem Händler und endet spätestens 36 Monate
nach Herstellung des Gerätes.
Für die Abwicklung von Gewährleistungsansprüchen gilt Deutsches Recht.
126031-03
940/24 EM RÜ o.T.
Nom. 24 V DC (SELV)
21-28 V DC (Brummspannung 5 %)
ca. 15-110 mA (nach Eingangsbeschaltung)
maximal 25m bei 24V (I0–I3)
maximal 5m bei 5V (I4–I7)
4 Eingänge (I0–I3) für Taster ohne LED
4 Eingänge (I4–I7) für Taster mit LED
1 Eingang für Schalter (I0)
1 Eingang für 24V-Bewegungsmelder (I3)
Dipschalter 5 pol. (Moduladresse)
I0
I1
I2
I3
0V
+24V
+ A
-B
I4
0 V
940/24 EM RÜ o.T.
I5
ON DIP
I6
I7
1 2 3 4 5
Taster 550
LED/PHC
I0
I1
I2
I3
0V
+24V
+ A
-B
I4
0 V
940/24 EM RÜ o.T.
I5
ON DIP
I6
I7
1 2 3 4 5
I4
I5
I6
4-fach Taster
I7
941 UP o.A.
0V
TOP
941 UP o.A.
1 2 3 4 5
0V
D -
