PEHA 941 C Installationshandbuch

Paul Hochköpper GmbH & Co. KG • Postfach 1727 • D-58467 Lüdenscheid • Tel.: (02351)185-0 • Fax: (02351)27666 • e-mail: peha@peha.de • Internet: www.peha.de
Installations - und Bedienungsanleitung
PHC Converter/Monitor 941 C
Art.Nr.: 941 C
1. Beschreibung
Der PHC-Converter wird zur Datenübermittlung zwischen einem an dem Converter
angeschlossenen PC und dem internen oder externen PHC-Bus einer PHC-Anlage
verwendet. Sind in einer PHC-Anlage mehr als eine Steuereinheit und/oder ein Display
installiert, kann der PHC-Converter 941C zur zentralen Programmierung oder zur
Visualisierung eingesetzt werden. Die Geräte müssen dann gemeinsam über die RS485
Schnittstelle miteinander verbunden sein!

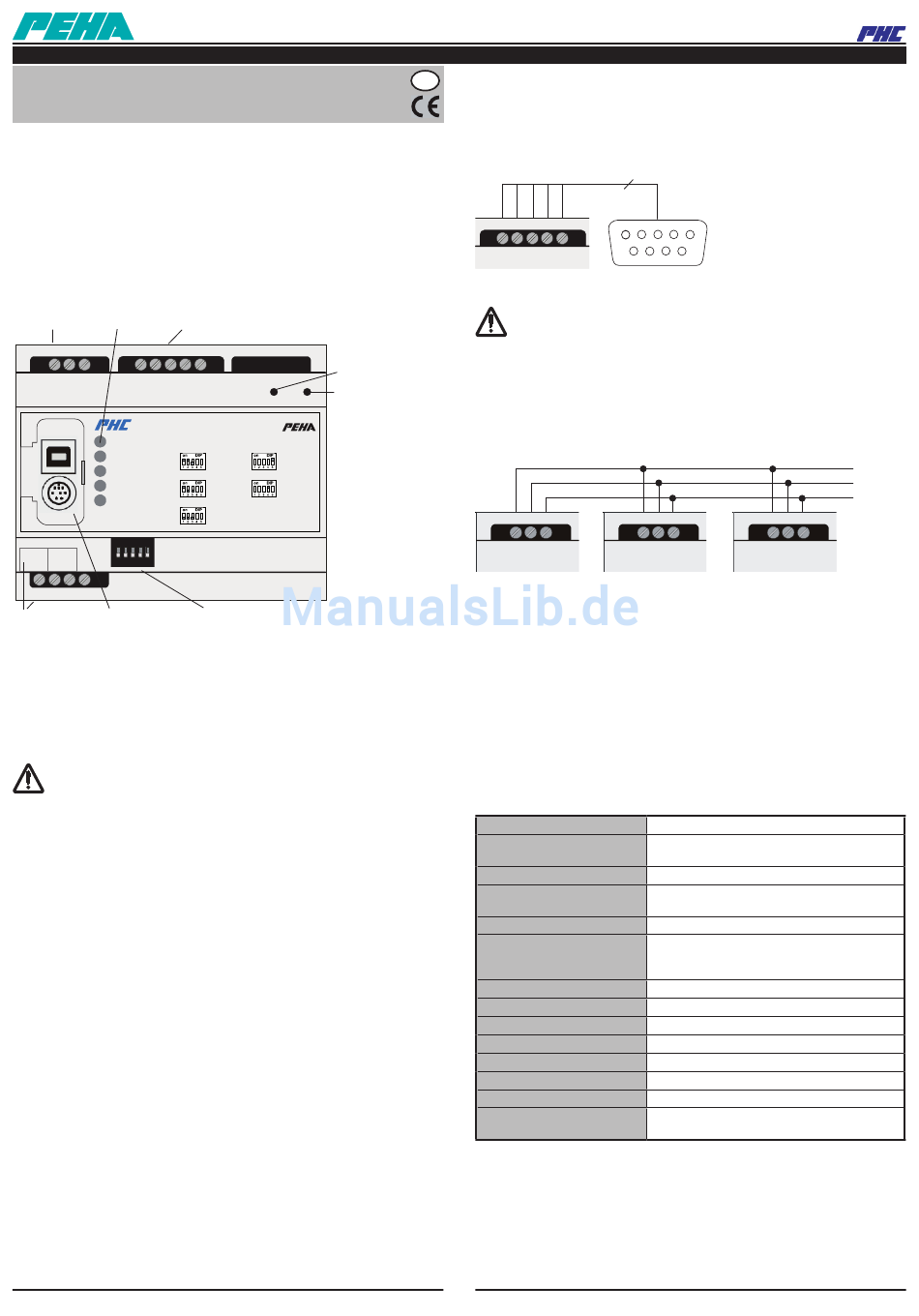

2. Anschlussbild
Externer Anzeige Anschlussklemmblock
PHC-Bus LEDs RS 232 Schnittstelle
-B +A 0V
0V CTS RTS TxD RxD
RS485 RS232
Converter
RS232-RS485
Tx
RS232/PC
Rx
Monitor grün
On
Converter rot
Tx
Bus
Rx
941 C
ON
Modulbus
1 2 3 4 5
0V +A -B 24V
Interner
Anschluß der Betriebsarten-
PHC-Bus
PC Schnittstelle umschalter
3. Montage
Die Installation der PHC Module darf nur von autorisiertem Fachpersonal durchgeführt
werden. Beim Anschluss ist die Anlage spannungsfrei zu schalten. Das PHC Modul ist für
die Montage auf eine 35mm Hutschiene nach EN50022 im Verteilungs-Ein/Aufbaugehäuse
konzipiert. Die Geräte können direkt nebeneinander eingebaut werden.
Achtung! Die PHC Module dürfen nicht in Verbindung mit Geräten eingesetzt
werden, durch deren Betrieb Gefahren für Menschen, Tiere oder Sachwerte
entstehen können.
N a m e
D a t u m
Bearb.
G e p r.
Folgende Punkte sind zu berücksichtigen:
N o r m
- Die geltenden Gesetze, Normen und Vorschriften.
- Der Stand der Technik zum Zeitpunkt der Installation.
Infratec
- Das PHC Handbuch und die Bedienungsanleitungen der PHC Module.
- Die Tatsache, dass eine Bedienungsanleitung nur allgemeine Bestimmungen
Datentechnik GmbH
enthalten kann und dass diese Bestimmungen im Zusammenhang mit dem
Format DIN A4H
Datum Name Urspr.:
PHC System gesehen werden müssen.
Folgende Anlagen dürfen nicht von PHC Ausgandsmodulen geschaltet werden:
- Sicherheitsschaltungen wie NOT AUS
- Notstromversorgungen
- Feueralarmanlagen
- Notbeleuchtungsanlagen
4. Anschluss Datenverbindung (Interner PHC-Bus)
Die Verbindung zwischen dem PHC Converter und anderen PHC Modulen wird über die
PHC Busleitung und den Modularsteckverbindern der Module hergestellt.
Die Modularsteckverbinder sind in den Modulen, außer in der PHC Stromversorgung,
parallel geschaltet und dadurch als Ein- oder Ausgang frei wählbar. Somit ist die Position
eines PHC Moduls in der Datenleitung beliebig.
Jedem PHC Modul ist eine PHC Busleitung von 30 cm Länge beigefügt. Sie wird zur
Verbindung eines Nachbarmoduls, oder zur Verbindung eines Moduls in der nächsten
Verteilerreihe benötigt. Über die Busleitung werden die Module mit Spannung versorgt.
Vor dem Trennen der Busleitung ist die Spannungsversorgung abzuschalten.
Der Modulbus kann zusätzlich an Schraubklemmen angeschlossen werden, womit der
Converter gleichzeitig als Busverteiler genutzt werden kann.
941 C (Rev05_081030)
Reset-Taste
Boot-Taste
Reset
Boot
Monitor
RS485-RS232
LED Anzeige Tx:
PHC Monitor
PC-Steuerung
Modulbus
Senden von Datentele-
grammen (Modulbus oder
PHC Monitor
schnelle PC
übergreifender externer Datenbus/PC)
Verbindung
Bus
LED Anzeige Rx:
PHC Converter
Empfangen von Datentele-
grammen (Modulbus oder
externer Datenbus/PC)
LED Anzeige On:
Status LED
(Betriebszustand)
erstellt
00
Zust. Ä n d e r u n g
PHC Konverter
Gehäusebedruckung
941C - GEHB - 01
Gerätebild(941C).cdr
Dateiname:
D
5. Programmierschnittstelle
Zum Anschluss eines PCs an den Converter kann eine USB 1.1 Schnittstelle oder eine
serielle RS 232 Schnittstelle (Mini-DIN oder Anschlussklemmblock) verwendet werden.
Ein spezielles Anschlusskabel für die Mini-DIN Buchse befindet sich im Lieferumfang!
Anschlussbelegung RS 232 Anschlussklemmblock und Sub-D Buchse
5 7 8 2
-B +A 0V
0V CTS RTS TxD RxD
RS485 RS232
Anschlussklemmblock
RS 232 Schnittstelle
Converter
RS232-RS485
Achtung! Für die Verwendung USB-Schnittstelle ist die Installation eines
Tx
RS232/PC Treibers erforderlich (erhältlich im Internet unter www.peha.de).
Rx
Monitor grün
On
Converter rot
Tx
Bus
Rx
6. Externer PHC-Bus (RS 485)
941 C
Der externe Anschluss dient zum Verbinden des Converters mit einem PHC-Steuermodul
ON
oder einem PHC Display. In einer PHC-Anlage können maximal 8 Steuermodule (941
Modulbus
STM AN) und 4 Displays (941 DISPLAY) verwendet werden. Der PHC-Konverter 941 C
1 2 3 4 5
kann zur zentralen Programmierung der gesamten PHC-Anlage eingesetzt werden.
0V +A -B 24V
-B +A 0V
RS485
Die Verbindung zum externen Bus (RS485) wird üblicherweise über eine JY(ST)Y
Leitung her- gestellt. Beim Anschließen der BUS-Leitung ist darauf zu achten, dass
die Leitungen A und B nicht vertauscht werden. Vor dem Trennen der Busleitung ist die
Spannungsversorgung abzuschalten.
7. Reset- und Boot-Taste
D a t u m N a m e
Bearb.
G e p r.
Wird ein Reset des Converters erforderlich kann mit einem spitzen Gegenstand die
N o r m
Reset-Taste betätigt werden. Die Boot-Taste dient zur Aktivierung des in dem Converter
befindlichen Bootloaders. Damit lässt sich über ein PC-Tool ein Firmwareupdate
Infratec
einspielen. Tool, Updates, sowie Informationen zu Firmwareupdates werden im Internet
unter www.peha.de zur Verfügung gestellt.
Datentechnik GmbH
Format DIN A4H
Datum Urspr.:
Name
8. Technische Daten
Art. Nr.
Spannungsversorgung
Blatt
1
Eigenverbrauch
1
Bl.
Ein-Ausgänge Modulbus
(PHC-Bus)
Ein-Ausgänge ext. PHC-Bus
Programmierschnittstellen
für PC
Betriebsartenumschalter
Umgebungstemperatur
Lagertemperatur
Schraubklemmen
Prüfvorschriften
Approbationen
Schutzart
Abmessungen
126169-03
5
3
5 4 3 2 1
9 8 7 6
Sub-D Buchse 9 Pole
Reset Boot
Monitor
RS485-RS232
PHC Monitor
PC-Steuerung
Modulbus
PHC Monitor
schnelle PC
übergreifender
Verbindung
Bus
PHC Converter
-B +A 0V
RS485
PHC Konverter
Gehäusebedruckung
941C - GEHB - 01
Gerätebild(941C).cdr
Dateiname:
941C
Nom. 24 V DC (SELV)
21-28V DC (Brummspannung 5 %)
60 mA
2 x Modularbuchsen 6-polig
4 x Schraubklemmen (0V, +A, -B, 24V)
3 x Schraubklemmen RS 485 (-B, +A, 0V)
1 x USB 1.1 (Treiber erforderlich!)
1 x Mini-DIN Buchse RS 232
5 x Schraubklemmen RS 232
Dipschalter 5 polig (Betriebsart)
+10 bis +50°C
-20 bis +60°C
max. 2 x 1,5 mm
EN 60669-2-1
KEMA/KEUR, CE
IP 20
DIN Gehäuse
-B +A 0V
RS485
Blatt
1
1
Bl.
2
Breite 6TE =108 mm
Höhe = 55 mm
D - 1
