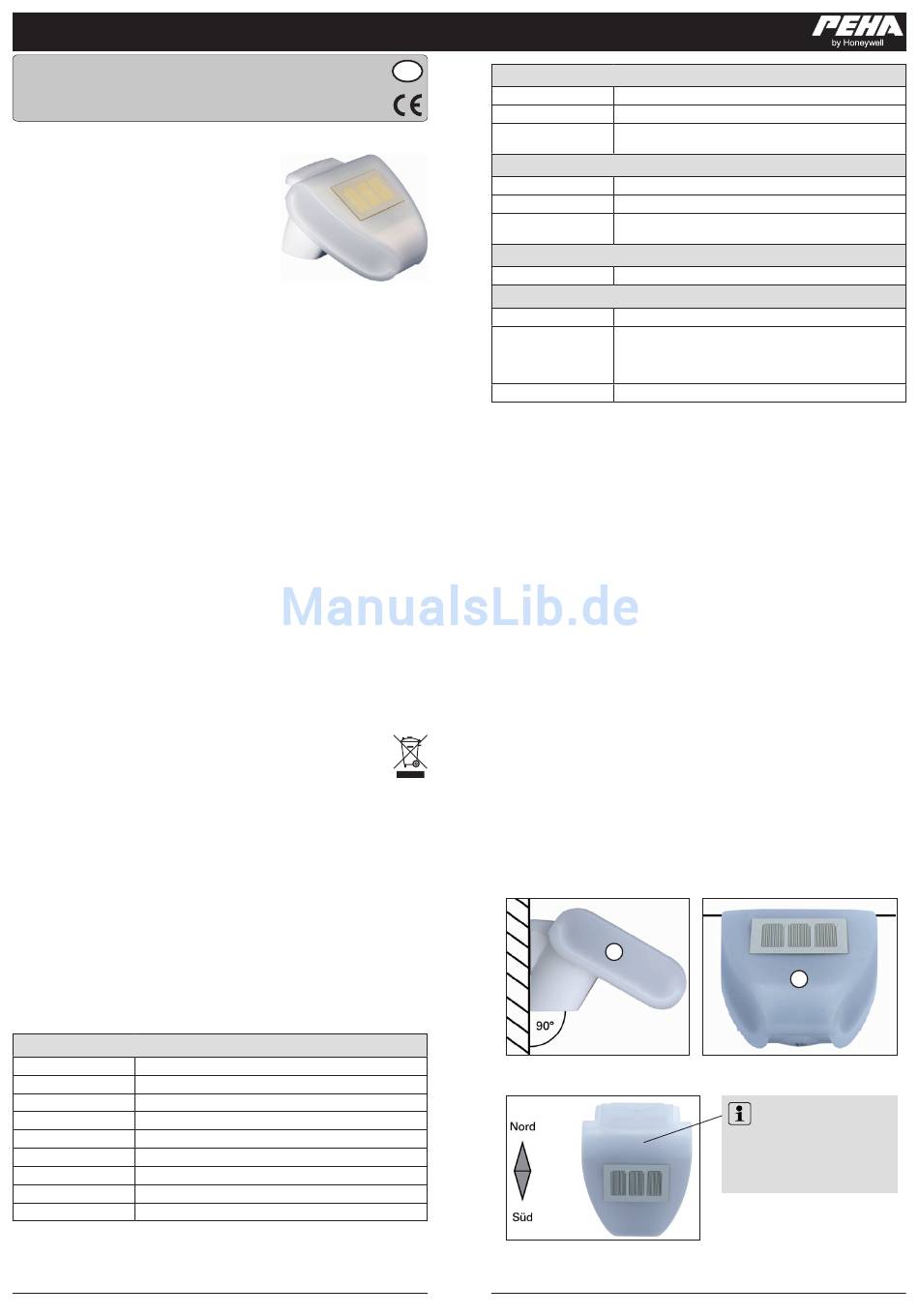

InsTaLLaTIons- unD BeDIenungsanLeITung

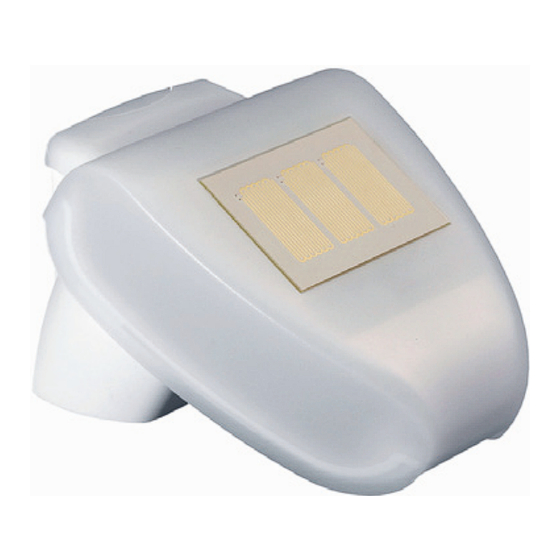

Phc sensorkopf
940 Wes
BeschreIBung
Der Sensorkopf 940 WES misst die Temperatur,
Windgeschwindigkeit und Helligkeit (Ost-, Süd- und
Westsonne). Er erkennt Niederschlag und empfängt
das DCF-Funksignal für Datum und Uhrzeit.
Jede Sekunde sendet der Sensorkopf die aktuell
erfassten Daten. Sie können mit dem 940 MCC
(Multicontrol Center) ausgewertet werden.
Wird das DCF-Signal nicht empfangen, erfolgt die
Datenausgabe alle 1-2 Sekunden.
• Messung der Wetterdaten (Temperatur, Windgeschwindigkeit und Niederschlag)
• Empfang der Zeitdaten (Datum und Uhrzeit)
• Messung des Lichtwertes (Helligkeit)
hinweise :
– Vor Inbetriebnahme Bedienungsanleitung sorgfältig durchlesen.
– Der Sensorkopf ist für den Einsatz in Außenbereichen vorgesehen.
garanTIeBesTImmungen
Diese Bedienungsanleitung ist Bestandteil des Gerätes und der Garantiebedingungen.
Sie ist dem Benutzer zu überreichen. Die technische Bauart der Geräte kann
sich ohne vorherige Ankündigung ändern. PEHA Produkte sind mit modernsten
Technologien nach geltenden nationalen und internationalen Vorschriften hergestellt
und qualitätsgeprüft. Sollte sich dennoch ein Mangel zeigen, übernimmt PEHA,
unbeschadet der Ansprüche des Endverbrauchers aus dem Kaufvertrag gegenüber
seinem Händler, die Mängelbeseitigung wie folgt:
Im Falle eines berechtigten und ordnungsgemäß geltend gemachten Anspruchs wird
PEHA nach eigener Wahl den Mangel des Gerätes beseitigen oder ein mangelfreies
Gerät liefern. Weitergehende Ansprüche und Ersatz von Folgeschäden sind
ausgeschlossen. Ein berechtigter Mangel liegt dann vor, wenn das Gerät bei Übergabe
an den Endverbraucher durch einen Konstruktions-, Fertigungs- oder Materialfehler
unbrauchbar oder in seiner Brauchbarkeit erheblich beeinträchtigt ist.
Die Gewährleistung entfällt bei natürlichem Verschleiß, unsachgemäßer Verwendung,
Falschanschluss, Eingriff ins Gerät oder äußerer Einwirkung. Die Anspruchsfrist
beträgt 24 Monate ab Kauf des Gerätes durch den Endverbraucher bei einem Händler
und endet spätestens 36 Monate nach Herstellung des Gerätes. Für die Abwicklung
von Gewährleistungsansprüchen gilt Deutsches Recht.
enTsorgung Des geräTes
Werfen Sie Altgeräte nicht in den Hausmüll! Zur Entsorgung des Gerätes
sind die Gesetze und Normen des Landes einzuhalten, in dem das Gerät
betrieben wird! Das Gerät enthält elektrische Bauteile, die als Elektronikschrott
entsorgt werden müssen. Das Gehäuse besteht aus recycelbarem Kunststoff.
sIcherheIT
Das Gerät ist nur für die bestimmungsgemäße Verwendung vorgesehen. Ein
eigenmächtiger Umbau oder eine Veränderung ist verboten! Es darf nicht in Verbindung
mit anderen Geräten verwendet werden, durch deren Betrieb Gefahren für Menschen,
Tiere oder Sachwerte entstehen können.
Folgende Punkte sind zu berücksichtigen:
• Die geltenden Gesetze, Normen und Vorschriften.
• Der Stand der Technik zum Zeitpunkt der Installation.
• Das PHC-Handbuch und die Bedienungsanleitungen der PHC-Module.
• Eine Bedienungsanleitung kann nur allgemeine Bestimmungen anführen.
Diese sind im Zusammenhang mit einer spezifischen Anlage zu sehen.
TechnIsche DaTen
allgemeine Daten
Bertriebsspannung 24V DC
stromverbrauch max. 105 mA
Datenausgang RS485 (1, 2, A, B)
Betriebstemperatur - 30 bis + 50°C
Lagertemperatur - 30 bis + 70°C
Prüfvorschriften EN 60730-1
Kennzeichnung CE
schutzart
IP44
abmessungen ca. 96 mm x 77 mm x 118 mm (B x H x T)
PEHA_M_940_WES (Rev03_130304)
D
Temperatursensor
messbereich
auflösung
genauigkeit
Windsensor
messbereich
auflösung
genauigkeit
regensensor
heizung
helligkeitssensoren
messbereich
auflösung
genauigkeit
InsTaLLaTIon
sicherheitshinweise
Die Montage, Installation und Inbetriebnahme darf nur von autorisierten Elek trofach-
kräften durchgeführt werden. Bei der Installation ist die elektrische Anlage spannungsfrei
zu schalten. Es sind die geltenden Gesetze und Normen des Landes ein-
zuhalten, in dem das Gerät betrieben wird.
Wichtige Installationshinweise!!
– Bei Beschädigungen den Sensorkopf nicht in Betrieb nehmen !
– Den Sensorkopf nicht öffnen, wenn Wasser eindringen kann. Schon wenige
Regentropfen könnten die Elektronik beschädigen !
– Bei der Montage darauf achten, dass der Temperatursensor an der Unterseite
des Gehäuses nicht beschädigt wird.
montageort
Es ist ein Montageort auszuwählen, an dem der Sensorkopf ungehindert Wind, Regen
und Sonne erfassen kann. Es darf kein Wasser auf den Regensensor tropfen, nachdem
es bereits aufgehört hat zu regen oder zu schneien.
• Einen Freiraum von mindestens 60 cm unter dem Sensorkopf lassen, um korrekte
Windmessungen zu ermöglichen und ein Einschneien zu verhindern.
• Nicht im Schatten von z.B. Gebäudeteilen oder Bäumen montieren.
• Nicht in der Nähe von großen Metallobjekten montieren.
• Nicht in der Nähe von Geräten montieren, die Magnetfelder oder hochfrequente
Signale aussenden (z. B. Leuchtstofflampen, Leuchtreklamen und Schaltnetzteile).
monTage
a) ausrichtung sensorkopf
Der Sensorkopf ist für den Einsatz im Außenbereich vorgesehen. Er ist an einer
senkrechten Wand oder einem Mast (1) zu montieren und muss waagerecht (2)
ausgerichtet sein.
241317-01
- 40°C bis + 80°C
0,1°C
± 0,5°C bei + 10°C bis + 50°C
± 1,5°C bei - 25°C bis + 80°C
0 m/s bis 70 m/s
kleiner 10% des Messwertes
± 25% bei 0-15 m/s
(Anströmwinkel von 45° bei Mastmontage)
1,2 W
0 bis 99.000 Lux
1 Lux bei 0-120 Lux
2 Lux bei 121-1.046 Lux
63 Lux bei 1.047-52.363 Lux
423 Lux bei 52.364-99.000 Lux
± 35%
1
Wichtiger hinweis!
Damit die Helligkeit (Ost-, Süd- und
Westsonne) korrekt erfasst werden
kann, ist der Sensorkopf
in Südrichtung auszurichten!
2
D - 1
