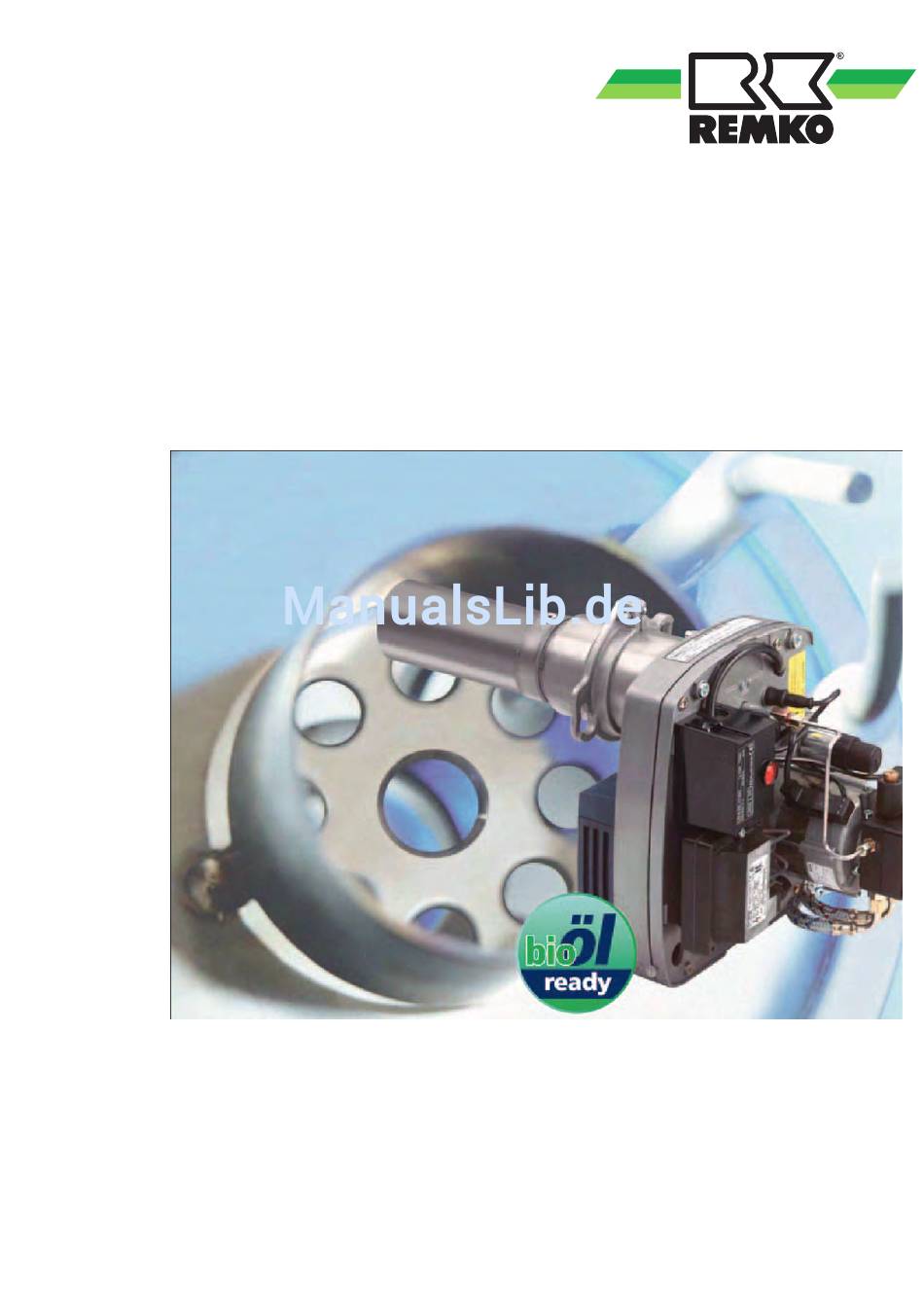

Montage- und Betriebsanleitung
REMKO RE HUG Raketenbrenner für Heizöl EL
nach DIN 51.603
Vor Beginn aller Arbeiten Anleitung lesen!
0006-2011-04 Version 1, de_DE

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für REMKO RE HUG

  • Seite 1 Montage- und Betriebsanleitung REMKO RE HUG Raketenbrenner für Heizöl EL nach DIN 51.603 Vor Beginn aller Arbeiten Anleitung lesen! 0006-2011-04 Version 1, de_DE...
  • Seite 2 Vor Inbetriebnahme / Verwendung der Geräte ist diese Anlei- tung sorgfältig zu lesen! Diese Anleitung ist Bestandteil des Gerätes und muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät aufbewahrt werden. Änderungen bleiben uns vorbehalten; für Irrtümer und Druckfehler keine Haftung! Montage- und Betriebsanleitung (Original)
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitshinweise..........................4 1.1 Allgemeine Sicherheitshinweise...................... 4 1.2 Kennzeichnung von Hinweisen....................... 4 1.3 Besondere Gefahren........................4 1.4 Personalqualifikation........................5 1.5 Gefahren bei Nichtbeachtung der Sicherheitshinweise..............6 1.6 Sicherheitsbewusstes Arbeiten....................... 6 1.7 Eigenmächtiger Umbau und Ersatzteilherstellung................6 1.8 Bestimmungsgemäße Verwendung....................6 1.9 Transport und Verpackung......................
  • Seite 4: Sicherheitshinweise

    REMKO RE HUG Sicherheitshinweise WARNUNG! 1.1 Allgemeine Sicherheitshinweise Diese Kombination aus Symbol und Signalwort Lesen Sie vor der ersten Inbetriebnahme des weist auf eine möglicherweise gefährliche Situ- Gerätes oder deren Komponenten die Betriebsan- ation hin, die zum Tod oder zu schweren Ver- leitung aufmerksam durch.
  • Seite 5: Personalqualifikation

    Elektrischer Strom Legionellen GEFAHR! GEFAHR! Lebensgefahr durch elektrischen Strom! Lebensgefahr durch Legionellen! Bei Berührung mit spannungsführenden Teilen Unter ungünstigen Bedingungen können Legio- besteht unmittelbare Lebensgefahr. Beschädi- nellen und andere Keime im Brauchwasser- gung der Isolation oder einzelner Bauteile kann speicher und/ oder in Rohrleitungen in höheren lebensgefährlich sein.
  • Seite 6: Gefahren Bei Nichtbeachtung Der Sicherheitshinweise

    Folgen aufheben. Benutzung gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden übernimmt die REMKO GmbH & Co. KG keine Haftung. Das Risiko trägt allein der Anlagenbesitzer. REMKO Geräte sind entsprechend den gültigen Normen und Richtlinien sowie den geltenden sicherheits- technischen Regeln gebaut.
  • Seite 7: Transport Und Verpackung

    Eine andere oder darüber hinausgehende Benut- Sicherheitshinweise für den Transport zung gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet der Hersteller/Liefe- HINWEIS! rant nicht. Das Risiko trägt allein der Anwender. Zur bestimmungsgemäßen Verwendung gehören Beschädigungen durch unsachgemäßen auch das Beachten der Bedienungs- und Installati- Transport! onsanweisung und die Einhaltung der Wartungs- Bei unsachgemäßem Transport können Sach-...
  • Seite 8: Umweltschutz Und Recycling

    REMKO RE HUG Entsorgung der Geräte und Komponenten Bei der Fertigung der Geräte und Komponenten werden ausschließlich recyclebare Materialien ver- Jeden Mangel reklamieren, sobald er erkannt wendet. Tragen Sie zum Umweltschutz bei, indem ist. Sie sicherstellen, dass Geräte oder Komponenten Schadensersatzansprüche können nur inner-...
  • Seite 9 Normen Erscheinungsdatum Titel DIN 1986 Werkstoffe Entwässerungssystem / Grund- stücksentwässerung DIN 1988 12.1988 Technische Regeln für Trinkwasserinstal- lationen (TRWI) DIN 4705 06.2000 Berechnung von Schornsteinabmes- sungen DIN 4726 10.2008 Rohrleitungen aus Kunststoff für Warm- wasser-Fußbodenheizungen DIN 4753 03.1988 Wassererwärmer und Wassererwärmungs- anlagen für Trink- und Betriebswasser DIN 4755 11.2004...
  • Seite 10: Vorschriften

    REMKO RE HUG Vorschriften Bei der Erstellung und dem Betrieb der Heizungsanlage sind die bauaufsichtlichen Regeln der Technik sowie sonstige gesetzliche Vorschriften der einzelnen Länder zu beachten. Vorschriften Erscheinungsdatum Titel EnEv 2011 Energie-Einsparverordnung FeuVo Feuerungsverordnung der Bundesländer 1. BImSchV 03.2010 Erste Verordnung zur Durchführung des...
  • Seite 11: Produktbeschreibung

    Produktbeschreibung - Spiralgehäuse (Leichtmetall-Druckguss) - Brennerrohr aus hochhitzebeständigem Stahl Produktbeschreibung - Verbrennungssystem mit thermodynamischer REMKO Raketenbrenner RE HUG (Ölbrenner), Gemischaufbereitung (geräuschgedämpft) einstufig, mit Vor-wärmung, leise und NOx-redu- ziert, ausgerüstet mit Ölfeuerungsau-tomaten für - Gehäusedeckel mit Funktionsteilen intermittierenden Betrieb nach DIN EN 267 und - Elektromotor mit Betriebskondensator DIN EN 230.
  • Seite 12: Technische Daten

    DMG, bereit gestellte Informationen abgerufen werden. Die aktuelle Störungsursache sowie vor- herige Störungen werden als Text angezeigt. Technische Daten 4.1 Abmessungen und Anschlusswerte Abmessungen RE HUG Abb. 1: Abmessungen RE HUG. RE 150 HUG RE 180 HUG RE 220 HUG 4.2 Typenschild...
  • Seite 13: Remko Klima- Und Wärmetechnik

    RE220HUG Abb. 2: Muster Typenschild. 1. Brennertyp 5. Serien-Nummer 2. Elektrischer Anschluss 6. Bauartzulassungs-Nummer 3. Öldurchsatz 7. VORSICHT HOCHSPANNUNG 4. BUWAL-Nummer 4.3 Gerätedaten Tabelle Brennerausführung REMKO HotHybrid 150, 180 und 220 Kesseltyp Kesselleis- Bren- Brenner- Misch- Steinen- Geblä- Brenner- tung...
  • Seite 14: Einstranganlagen

    L = Sauglänge (2-Rohr-Installation) für Rohre Di = Ø 4, Di = Ø 6 und Di = Ø 8 / Anhaltswerte (einschl. Bögen, Filter u. a. ) Bei Einstranganlagen empfiehlt REMKO den Einbau eines selbstentlüftenden Filters (z. B. Tiger Loop). 4.4 Elektrische Daten Elektrotechnische Daten Abb.
  • Seite 15 Schaltplan REMKO HotHybrid 150/180/220 mit Gebläsenachlauf RE HUG mit LMO 64.301 ÖEV Abb. 4: Schaltplan REMKO HotHybrid 150/180/220 mit Gebläsenachlauf RE HUG mit LMO 64.301. Sicherheitsthermostat Phase Schaltthermostat Störung Entstörtaster im Kesselschaltfeld Phase Freigabethermostat im Vorwärmer enthalten Phase (Brenner) Varistor Phase UV-Flammenfühler QRC 1...
  • Seite 16: Diagramme

    Lebensgefahr durch elektrischen Strom! Bei Kontakt mit Spannung führenden Bauteilen besteht Lebensgefahr. Eingeschaltete elektri- sche Bauteile können unkontrollierte Bewe- gungen ausführen und zu schwersten Verlet- Abb. 6: Verbrennungsablauf RE HUG. zungen führen. 1. Dichtung Deshalb: 2. Düse - Arbeiten an der elektrischen Anlage nur von 3.
  • Seite 17: Montagewerkzeuge

    HINWEIS! stellung beachten (s. Abb. 7) Geräteschaden durch Kondensat! Werkseinstellung: Kondensat zerstört den Warmlufterzeuger. REMKO HotHybrid: RE 15-26 HUG L = 45 mm Deshalb: Sechskant-Kugelkopf-Schraubendreher SW 4 - Bei Warmlufterzeugern sind bestimmte Min- - Schnellverschlüsse im Deckel destabgastemperaturen einzuhalten. Diese - Mischsystem müssen der Unterlage des Warmlufterzeugers...
  • Seite 18: Montagehinweise

    Abb. 9: Den Brenner in die Kesseltür einführen, so dass die Brennerbefestigungsschrauben durch den Klemmflansch hindurch stehen. Anschließend den Brenner links herum drehen und danach die Schrauben festziehen. Abb. 7: Position Brennerrohrflansch RE HUG. Beim Festziehen der Schrauben Brenner an Pumpe anheben. 1. Maß L 5.4 Montagehinweise Brenner-Kessel-Montage Ein direktes Ansaugen kalter Außenluft ist zu ver-...
  • Seite 19: Ölanschluss

    Beim Befüllen des Tanks Brenner abschalten und anschließend ca. 3 Std. abgeschaltet lassen, damit sich die Schwebstoffe wieder absetzen können. Eine rußfreie und totale Verbrennung kann Abb. 11: Rezirkulation RE HUG. ohne den Zusatz von Verbrennungsverbesse- rern erreicht werden. Gegen den Einsatz 1. Rezirkulationsschlitze aschefreier Heizölzusätze (Additive) wie z.B.
  • Seite 20: Inbetriebnahme

    REMKO RE HUG GEFAHR! Lebensgefahr durch elektrischen Schlag! Gerät steht unter Spannung, obwohl Haupt- schalter ausgeschaltet ist. Deshalb: - Null-Leiter und Phase dürfen nicht vertauscht werden! - Auf den einwandfreien Anschluss des Schutz- leiters ist zu achten! Inbetriebnahme 6.1 Sicherheit bei der Inbetrieb- - die Gas- bzw.
  • Seite 21 brennung durch eine schlechte Sprühcharakteristik der Düse hervorgerufen werden, bzw. der Öldruck HINWEIS! ist zu hoch eingestellt. Nach Aufsetzen der Geräte- Haube steigt der CO -Wert durch Erwärmung der Pumpenschaden durch fehlende Ölförderung! Ansaugluft auf Werte um 14% leicht an. Pumpenwelle kann sich durch fehlende Schmierung festfressen.
  • Seite 22: Gebläsepressung

    REMKO RE HUG Abb. 14: Messanschluss zur Bestimmung der Gebläsepressung. 1. Messanschluss Abb. 12: Druckeinstellung BFP 21 L4. 1. Druckregulierschraube 2. Manometer-Anschluss 3. Vakuummeteranschluss 4. Patronenfilter Abb. 13: Druckeinstellung AS 47D. 1. Druckregulierschraube 2. Manometer-Anschluss 3. Vakuummeteranschluss Gebläsepressung Zur Kontrolle der Einstellung ist es erforderlich, die Gebläsepressung zu messen (s.
  • Seite 23 Feuerungsautomat LMO Bedienung Feuerungsautomat A´ t1´ nur bei LMO64.302...: Wiederzündung Abb. 16: Bedienung Feuerungsautomat. 7138d01/0402 1. Der Entriegelungstaster des Feuerungsauto- Abb. 15: Programmablauf LMO 64.301. maten «EK...» ist das zentrale Bedienelement für Entriegelung sowie Aktivierung / Deaktivie- Ausgangssignale des Automaten rung der Diagnose.
  • Seite 24: Inbetriebnahmeprotokoll

    REMKO RE HUG Abb. 17: Möglichkeiten der Diagnose. Betriebsstellung Visuelle Diagnose FCT Farbcodetabelle Entriegelungstaster IFD Interfacediagnose PC / Analyzer Betriebsanzeige Feuerungsautomat Während der Inbetriebsetzung erfolgt Anzeige gem. nachstehender Tabelle: Farbcodetabelle der mehrfarbigen Signalleuchte «LED» Zustand Farbcode Farbe Wartezeit «tw», Standby bei Dauerphase, m......
  • Seite 25 Inbetriebnahmearbeiten Beschreibung Ausgeführt Ä Kapitel 6.3 „Inbetriebnahme“ Abgasmessung durchführen auf Seite 20 und Ä „Einstell- und Messwerte“ auf Seite 25 Ä auf Seite 5 Den Anlagenbesitzer über die Handhabung der Anlage unter- richten. Ä auf Seite 5 Dem Anlagenbesitzer die Bedie- nungsanleitung sowie die Unter- lage Montage-Inbetriebnahme- Wartung zur Aufbewahrung...
  • Seite 26 REMKO RE HUG Einstell- und Messewerte Maß - R Gebläsepressung mbar Stellung Schieber Skala Stellung Lufteinlaufdüse Öldurchsatz kg/h Öldruck (Ölpumpe) Vol.% mg/kWh; ppm mg/kWh; ppm Raumtemperatur °C Abgastemperatur (brutto) °C Druck / Kesselende mbar Druck / Feuerraum mbar Feuertechn. Wirkungsgrad...
  • Seite 27: Pflege Und Wartung

    Wird die Anlage keiner jährlichen Wartung unterzogen, verschleißen die Teile vorzeitig. Deshalb: HINWEIS! - Gem. den Gewährleistungsbedingungen der REMKO Klima- und Wärmetechnikist eine Verschraubungen bei der jährlichen Wartung fachgerechte jährliche Wartung vorge- auf Leckagen prüfen. Defekte bzw. verschlis- schrieben. sene Dichtungen erneuern.
  • Seite 28 REMKO RE HUG Nennlebensdauer der Komponenten von Wärmeerzeugern und Brennern Sicherheitsrelevante Komponente Zeit [a] Schaltzyklen [-] Druckwächter (Luft) 250.000 Feuerungsautomat mit Flammenüberwachungseinrichtung 250.000 Flammenfühler (UV-Sonden) 10.000 Betriebs- n.a. stunden Ölbrenneranschlussschläuche n.a. Absperrventile in der Ölzufuhr 250.000 Überdrucksicherheitsventile n.a. Brennstoff/Luft-Verbundsysteme n.a.
  • Seite 29: Auszuführende Arbeiten

    7.3 Auszuführende Arbeiten Die ausgeführten Arbeiten im nachstehenden Wartungsprotokoll mit einem X oder einem ü bestätigen. Wartungsarbeiten Beschreibung Ausgeführt Elektrische Verbindungen prüfen Ölfilter kontrollieren, ggf. erneuern Ä Kapitel Pumpenfilter kontrollieren, ggf. reinigen oder erneuern 7.3 „Auszufüh- rende Arbeiten“ auf Seite 29 Ä...
  • Seite 30 REMKO RE HUG Die Dichtung am Mischsystem ist ggf. zu erneuern. Abb. 18: Gehäusedeckel mit 5 Schnellverschluss- Anschließend ist eine Kontrollmessung durchzu- Schrauben. führen. Zur Durchführung von Wartungsarbeiten 1. Flammenwächter kann der Gehäusedeckel mit den Funktionsteilen nach Lösen von fünf Schnellverschlüssen vom Brennergehäuse getrennt und nach dem Heraus-...
  • Seite 31 Demontage Mischsystem Abb. 19: Prüfsockel KF 8865. 1. Messanschluss Flammenüberwachung Abb. 20: Serviceposition RE HUG. Filterwechsel mit Patronenfilter bei Pumpe BFP 21 L4 Positionierung Mischsystem - Die Filterschraube im Deckel mit einem 4 mm Schlüssel herausschrauben und den Patronenfilter (s. Abb. 12) herausziehen. Evtl. einen Schrauben-...
  • Seite 32: Zündelektrodenpositionierung Prüfen

    REMKO RE HUG Abb. 24: Abstand Düse - Luftblende. Abb. 22: Rückansicht Mischeinrichtung mit Ver- ZEE Zündelektrodenabstand: 2-3 mm Ä Kapitel drehsicherung Mischsystemgröße (1) s. 4.3 „Gerätedaten“ auf Seite 13. Mischsystem gegen den Anschlag am Vor- Zündelektrodenpositionierung prüfen wärmer schieben.
  • Seite 33 Distanzscheibe prüfen Abb. 26: Zur axialen Positionierung des Gebläser- ades Distanzscheibe (1) verwenden. Abgastemperatur Die Abgastemperatur wird mit einem im Fach- handel erhältlichen Thermometer gemessen. Als Mess-Stelle bietet sich die Schornsteinfeger- Kontrollbohrung im Abgasrohr an. Ein Ansteigen der Abgastemperatur um mehr als 30°C deutet auf eine beginnende Belagbildung im Kessel hin, die zu einem unwirtschaftlichen Betrieb der Heizan- lage führt.
  • Seite 34: Gerätedarstellung Und Ersatzteilliste

    REMKO RE HUG Gerätedarstellung und Ersatzteilliste Gerätedarstellung REMKO RE HUG Abb. 27: Explosionszeichnung REMKO RE HUG. Ersatzteilliste REMKO RE HUG RE 150 RE 180 RE 220 Beschreibung EDV-Nr. Gehäuse vollständig 1120400 Gehäusedeckel kompl. 1120401 Stützrohr; 80 mm 1120402 Brennerrohr; 80x200 mm 1120403 Senkschraube;...
  • Seite 35 Dichtring 13x18; Cu 1120438 Kupplungsstück 2-flächig 1120439 E-Motor m. Kondensator; 90 W m. Ölrohr 1120440 E-Motor m. Kondensator; 90 W ACC 1120441 Gebläserad; 133x42,4 mm 1120442 Zylinderschraube m. Bund; M6x15 1120443 Distanzscheibe für Gebläserad 1120444 Brennerrohrflansch RE HUG/GE HU 1120445...
  • Seite 36: Störungssuche

    REMKO RE HUG Störungssuche Störungssuche Mit dem Auslesekopf können von digitalen Feuerungsautomaten, z.B. LMO, LMG, DKO, DKW, DMG, bereit gestellte Informationen abgerufen werden. Die aktuelle Störungsursache sowie vorherige Störungen werden als Text angezeigt. Allgemeinen Betriebszustand überprüfen. Werden die angegebenen Werte eingehalten? Störung...
  • Seite 37 Störung Ursache Bechebung Fremdlichteinfall auf Flammen- Fremdlichteinfall auf Flammen- wächter. wächter verhindern (s. Abb. 23 Positionierung Mischsystem). Feuerungsautomat defekt. Feuerungsautomat austauschen. Brenner läuft an, Zündfunke Ölmagnetventil öffnet nicht. Ölmagnetventil Spule austau- vorhanden, Flamme wird nicht schen, elektrische Anschlusskabel gezündet oder Brenner schaltet überprüfen.
  • Seite 38 REMKO RE HUG Störursachendiagnose LMO 64.301 Blinkcode Störmeldung Bedeutung Mögliche Ursache 2 x blinken •• keine Flammenbildung am - defekte oder verschmutzte Ende der „TSA“ Brennstoffventile - defekter oder verschmutzter Flammenfühler - schlechte Brennereinstel- lung, kein Brennstoff - defekte Zündeinrichtung 4 x blinken ••••...
  • Seite 39: Gewährleistung

    Schutzrechten. Jede miss- Technik sowie unserer langjährigen Erkenntnisse bräuchliche Verwertung ist strafbar. und Erfahrungen zusammengestellt. Die REMKO GmbH & Co. KG Klima- und Wärme- technik übernimmt keine Haftung für Schäden auf- grund: Gewährleistung - Nichtbeachtung der Anleitung zur Montage-Inbe-...
  • Seite 40 Verschleißteile sind solche Teile, welche bei Inbetriebnahme des Liefergegenstandes durch bestimmungsgemäßem Gebrauch des Pro- Personal der REMKO GmbH & Co. KG Klima- duktes im Rahmen der Lebensdauer mehrfach und Wärmetechnik oder des autorisierten Fach- ausgetauscht werden müssen (z.B. bei War- handwerks erfolgt ist, der Besteller die Vor- tung).
  • Seite 41: Wartungsnachweis

    10.2 Wartungsnachweis Wartungsprotokoll Einstufiger Raketenbrenner RE HUG Kunde: Wartungsvertrag-/Kunden-Nr.: Im Rahmen der Jahreswartung wurden an Ihrer Heizungsanlage folgende Arbeiten ausgeführt: 1) Elektrische Verbindungen prüfen 2) Ölfilter kontrollieren, ggf. erneuern 3) Pumpenfilter kontrollieren, ggf. reinigen oder erneuern 4) Reinigung Gehäuse, Gebläse, Mischsystem und Zündeinrichtung 5) Düse und Zündelektroden kontrollieren, ggf.
  • Seite 42: Index

    REMKO RE HUG Index Abgasanlage ......17 Normen und Vorschriften Abgasrohr ......21 Deutschland .
  • Seite 44 Lieferant: REMKO, ein Partner, der Probleme lösen hilft. Der Vertrieb REMKO leistet sich nicht nur ein gut ausgebautes Vertriebsnetz im In- und Ausland, sondern auch ungewöhnlich hochqualifizierte Fachleute für den Vertrieb.
