VisuNet GXP RM-GXP1100 und RM-GXP1200
Mechanische Installation
3.2.7
Demontage der Anzeigeeinheit
Hinweis!
Für Reparaturzwecke kann die Anzeigeeinheit von der Recheneinheit (TCU oder PCU)
demontiert und einzeln ausgetauscht werden.
Warnung!
Explosionsgefahr
Falls die Recheneinheit beim Öffnen ihres Anschlussraums noch unter Spannung steht, kann
eine Entzündung ausgelöst werden.
Stellen Sie sicher, dass die Recheneinheit ausgeschaltet ist, und warten Sie nach dem
Spannungsfreischalten 3 Minuten lang, bevor Sie den Anschlussraum der Recheneinheit
öffnen.

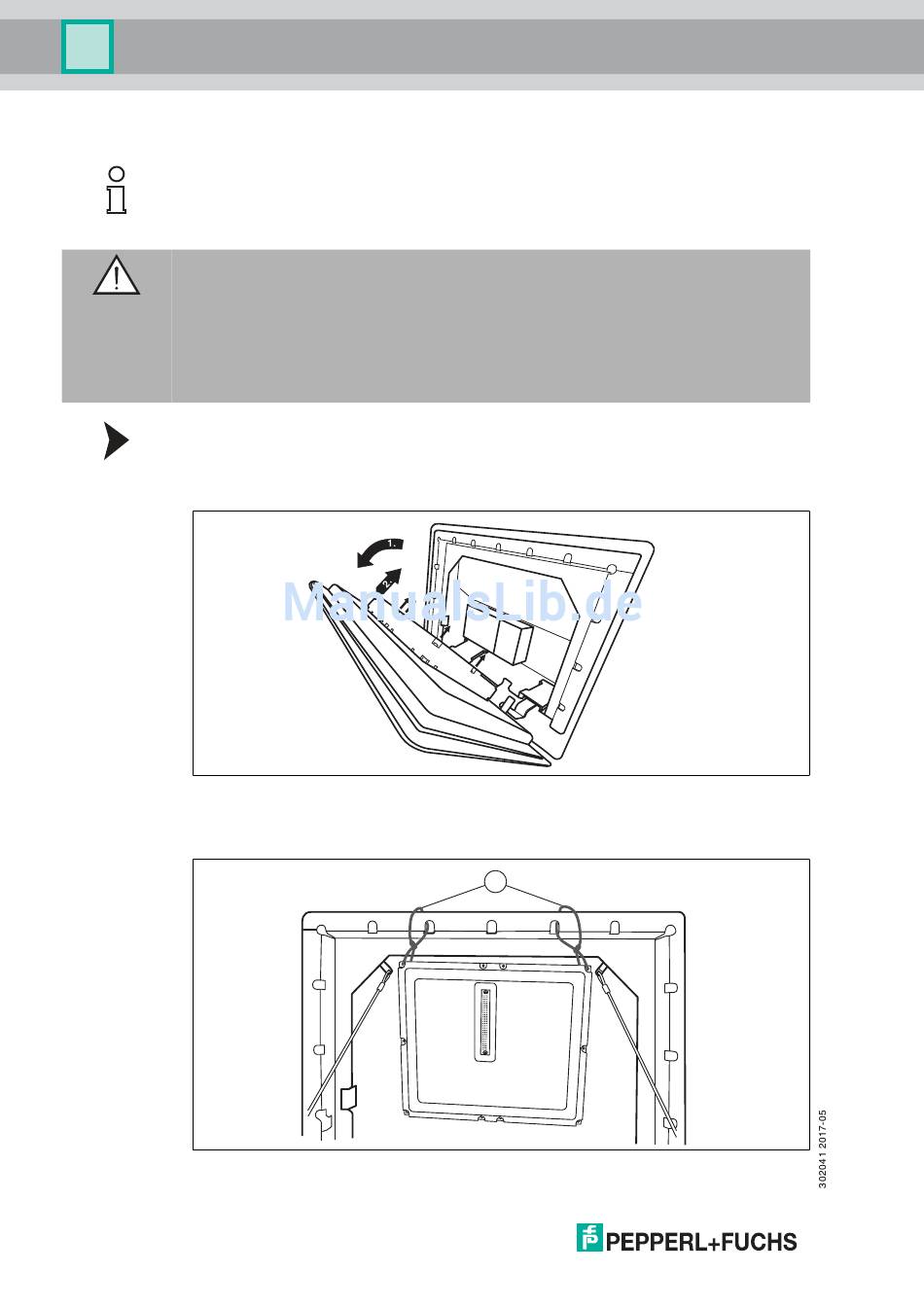

Demontage der Anzeigeeinheit
1. Öffnen Sie das Gehäuse (1). Öffnen Sie nach dem Spannungsfreischalten (siehe oben) den
Anschlussraum der Recheneinheit. Entfernen Sie dann alle 10 Schrauben an der Rückseite
der Recheneinheit, und nehmen Sie die Recheneinheit von der Anzeigeeinheit (2) ab.
2. Um den Ersatz der Anzeigeeinheit zu erleichtern, befestigen Sie die Recheneinheit
vorübergehend, z. B. mithilfe von Kabelbindern. Führen Sie hierzu durch die
Montagebohrungen oben links und oben rechts jeweils einen Kabelbinder, und befestigen
Sie die Recheneinheit damit hängend oben am Gehäuserahmen.
1
Kabelbinder
22
1
