MERANUS

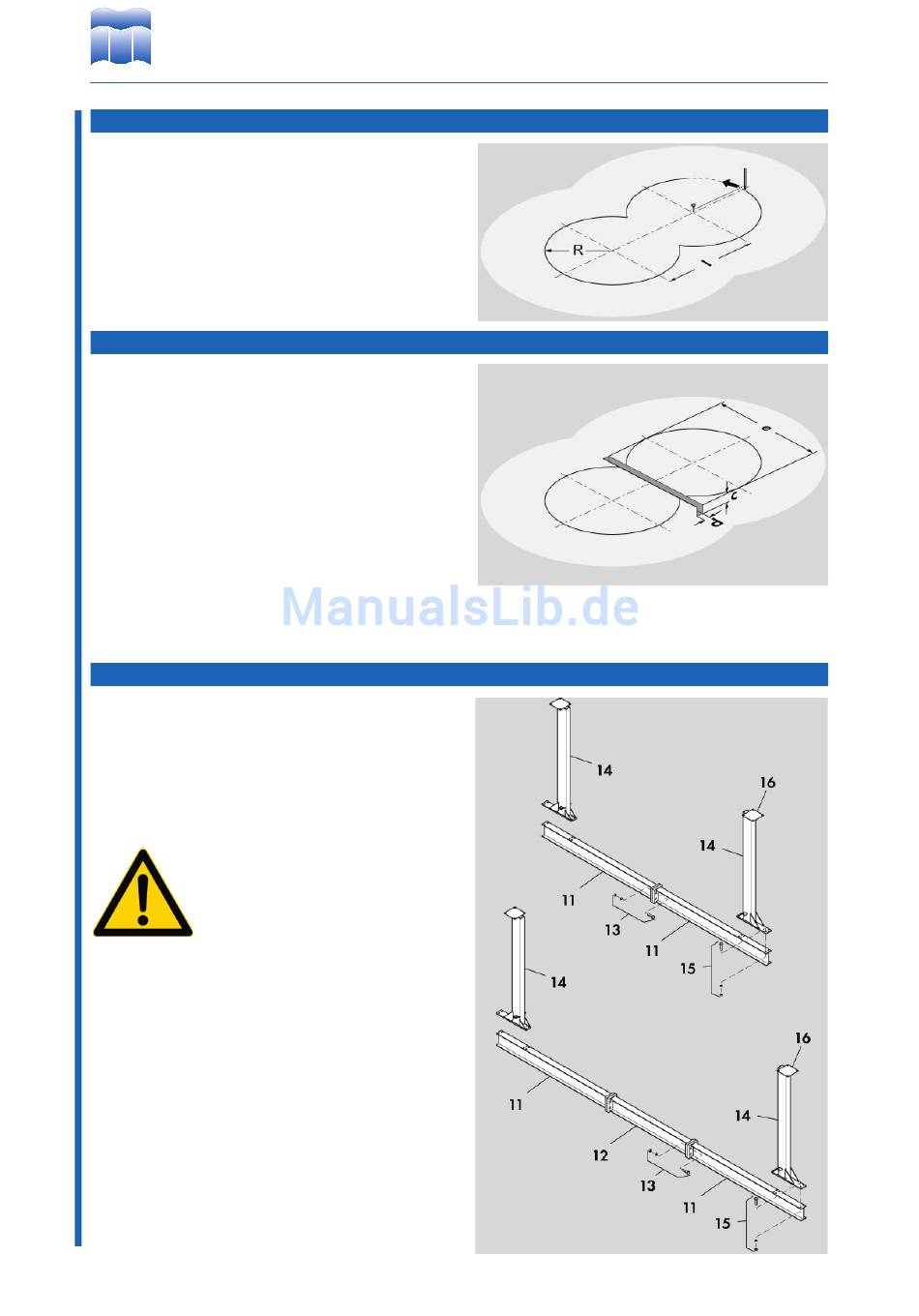

7.2 Aufzeichnen des Beckengrundrisses
Nachdem Sie den Beckenuntergrund vorbereitet haben,
zeichnen Sie die Umrisse Ihres Schwimmbeckens mit Hilfe
eines Schnurzirkels auf dem Boden auf.
Ziehen Sie mit dem Schnurzirkel um die beiden Pflöcke je
einen Kreis mit dem Radius "R".
7.3 Graben für Stützkonstruktion
Heben Sie einen Graben aus (bzw. sparen Sie diesen Gra-
ben in der Bodenplatte aus), der ausgemittelt über den bei-
den Schnittpunkten der Kreise verläuft.
Der Graben muss absolut waagrecht (Wasserwaage) verlau-
fen.
Graben-Maße
Tiefe
c 250 mm
Breite
d 200 mm
Länge
e bei Pool
3,20 x 5,25
3200 mm
3,50 x 5,40
3500 mm
3,60 x 6,25
3600 mm
4,20 x 6,50
4200 mm
4,60 x 7,25
4600 mm
5,00 x 7,70
5000 mm
5,00 x 8,55
5000 mm
6,00 x 9,20
6000 mm
7.4 Montage der Träger und Stützen
Montieren Sie die Grundträger (11) an den Verbindungsplat-
ten zusammen. Hierfür sind die Schrauben und Muttern
M 16 (13) vorgesehen. Bei den Schwimmbeckengrößen 7,25
x 4,60, 8,55 x 5,00 und 9,20 x 6,00 m besteht der gesamte
Grundträger neben den beiden Grundträger-Hälften (11)
noch aus einem Grundträger-Zwischenstück (12).
Setzen Sie die beiden Rechteckrohrstützen (14) auf den fer-
tigen Grundträger auf und verschrauben Sie beide mit Hilfe
der Schrauben M10 (15).
Überprüfen Sie, ob alle Schrauben fest
angezogen sind.
11 Grundträger-Hälfte
12 Grundträger-Zwischenstück
13 Schraube M16, U-Scheibe, Mutter M16
14 Rechteckrohrstütze
15 Schraube M10 (M16 bei Pool 1,5 m),
U-Scheibe, Mutter M10 (M16 bei Pool 1,5 m)
16 Befestigungsplatte
Aufbauempfehlung und Gebrauchsanleitung MERANUS Sunset Pool Schwimmbecken
13
